Установка для утилізації теплової енергії в системі кондиціювання повітря

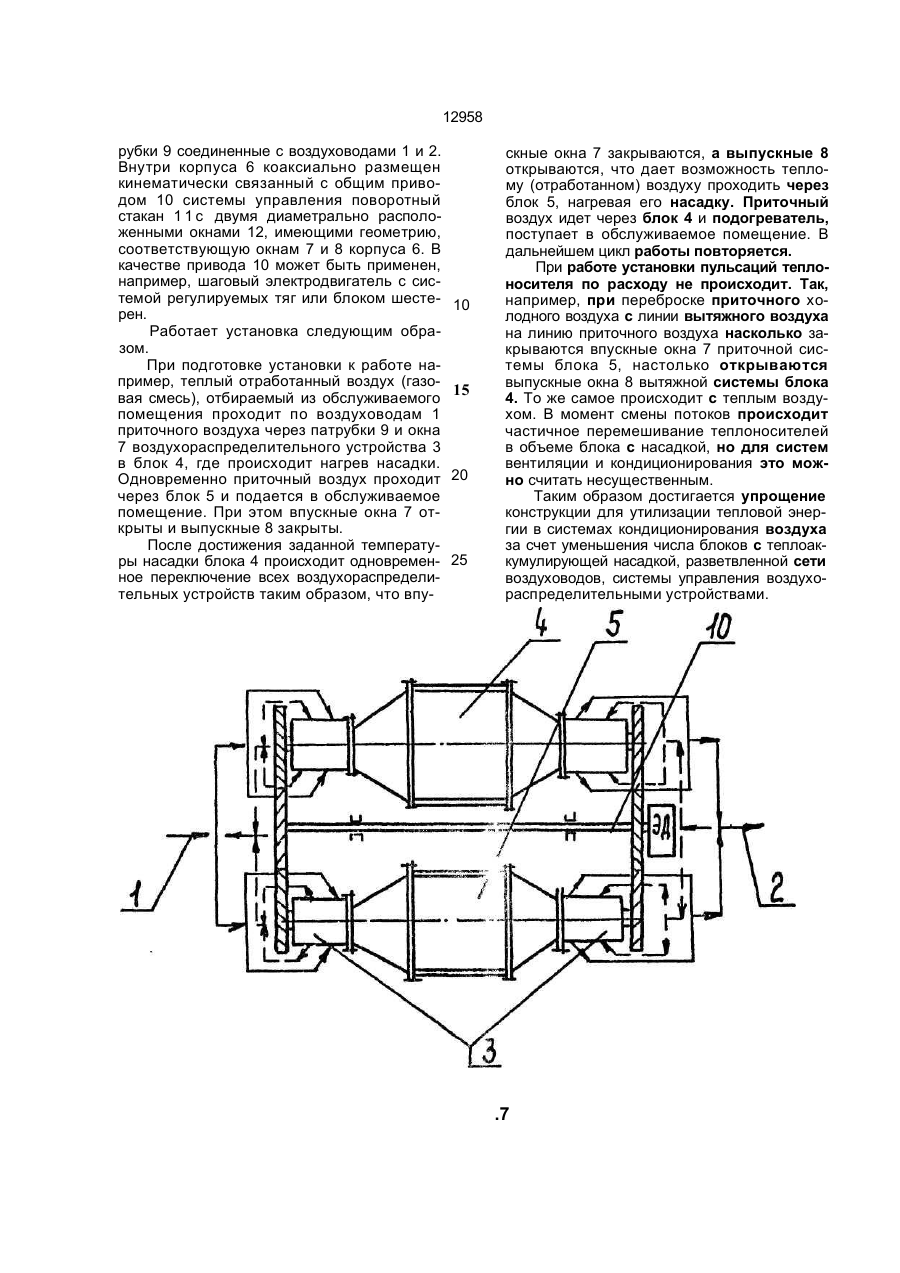

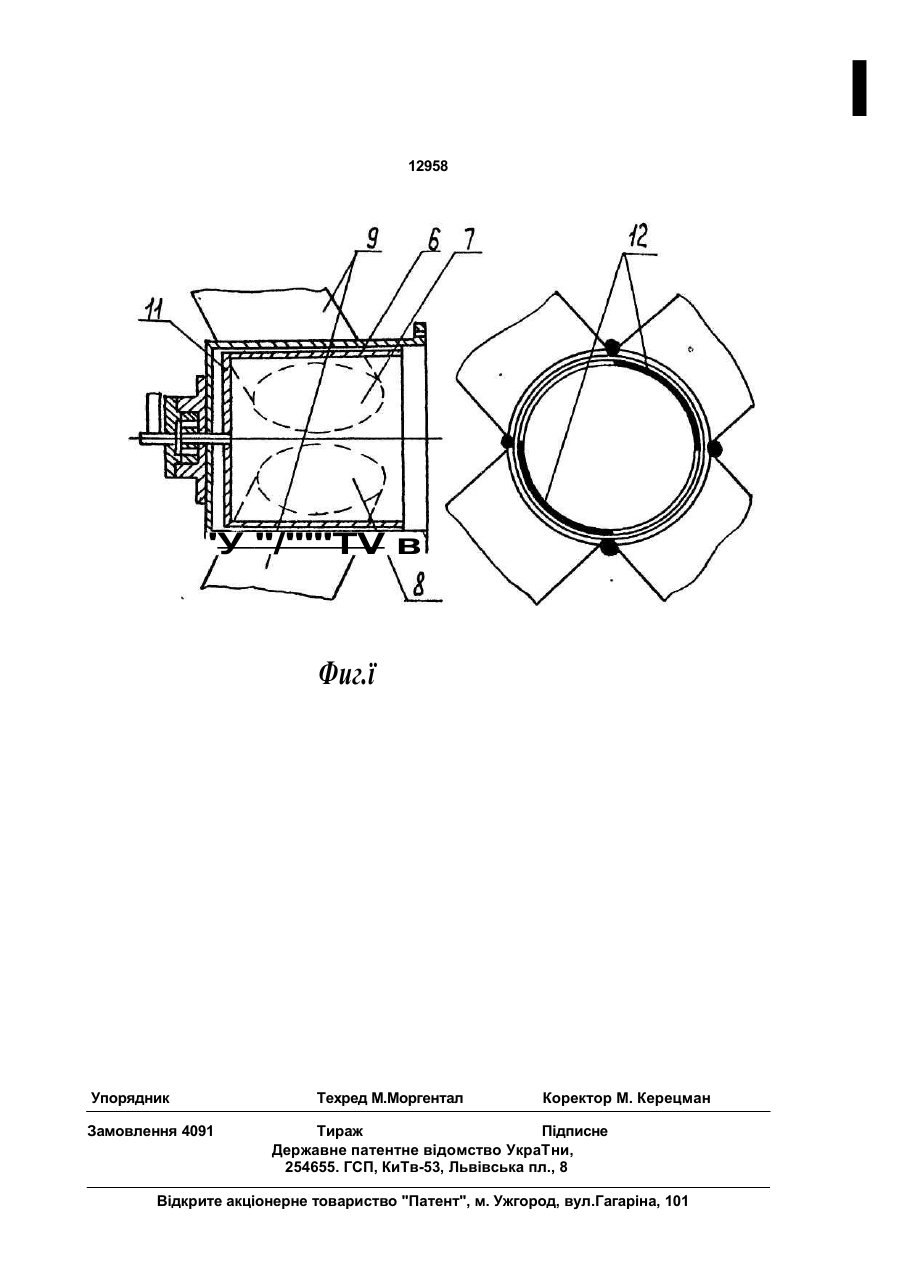

Установка для утилизации тепловой энергии в системах кондиционирования воздуха, содержащая воздуховоды приточ ного и вытяжного воздуха, воздухораспределительные устройства с системой управления, два параллельно подключенных блока, заполненных теплоаккумулирующей насадкой, о т л и ч а ю щ а я с я тем, что воздухораспределительное устройство выполнено в виде цилиндрического корпуса с двумя парами диаметрально расположенных окон, к которым под острым углом к оси воздухораспределительного устройства подсоединены патрубки, соединенные с воздуховодами, а внутри коаксиально размещен кинематически связанный с общим приводом системы управления поворотный стакан с двумя диаметрально расположенными окнами, имеющими геометрию, соответствующую окнам корпуса. Изобретение относится к области вентиляции и кондиционирования воздуха и может быть использовано преимущественно в судовых установках для утилизации тепловой энергии в системах кондиционирования и вентиляции воздуха. Цель изобретения - упрощение конструкции. На фиг.1 изображена схема установки для утилизации тепловой энергии в системах кондиционирования воз'духа; на фиг.2 общий вид воздухораспределительного устройства. Установка для утилизации тепловой энергии в системах кондиционирования воздуха содержит воздуховоды приточного 1 и вытяжного 2 воздуха воздухораспределительные устройства 3 с системой управления (на чертежах не показан), непосредственно подсоединенные к двум параллельно подключенным блокам (материалам) 4 и 5, запол"ненным теплоаккумулирующей насадкой. Каждое из воздухораспределительных устройств 3 (фиг.2) выполнено в виде цилиндрического корпуса 6 с д вумя парами диаметрально расположенных окон: впускных 7 и выпускных 8. Ширина перемычки на корпусе 6 между окнами 7 и 8 на порядок меньше размера окна в тангенциальном направлении, благодаря чему достигается равн о м е р но ст ь р асх од ов п р и т оч н ог о и вытяжного воздуха при переключении воздухораспределительных устройств 3 за счет равенства сечений окон 7 или 8 и сечения на выходе воздухораспределительного устройства 3. К окнам 7 и 8 под острым углом к оси воздухораспределительного устройства 3 подсоединены короткие симметричные пат С > ю ел 00 о 12958 рубки 9 соединенные с воздуховодами 1 и 2. Внутри корпуса 6 коаксиально размещен кинематически связанный с общим приводом 10 системы управления поворотный стакан 1 1 с двумя диаметрально расположенными окнами 12, имеющими геометрию, соответствующую окнам 7 и 8 корпуса 6. В качестве привода 10 может быть применен, например, шаговый электродвигатель с системой регулируемых тяг или блоком шестерен. Работает установка следующим образом. При подготовке установки к работе например, теплый отработанный воздух (газовая смесь), отбираемый из обслуживаемого помещения проходит по воздуховодам 1 приточного воздуха через патрубки 9 и окна 7 воздухораспределительного устройства 3 в блок 4, где происходит нагрев насадки. Одновременно приточный воздух проходит через блок 5 и подается в обслуживаемое помещение. При этом впускные окна 7 открыты и выпускные 8 закрыты. После достижения заданной температуры насадки блока 4 происходит одновременное переключение всех воздухораспределительных устройств таким образом, что впу 10 15 20 25 скные окна 7 закрываются, а выпускные 8 открываются, что дает возможность теплому (отработанном) воздуху проходить через блок 5, нагревая его насадку. Приточный воздух идет через блок 4 и подогреватель, поступает в обслуживаемое помещение. В дальнейшем цикл работы повторяется. При работе установки пульсаций теплоносителя по расходу не происходит. Так, например, при переброске приточного холодного воздуха с линии вытяжного воздуха на линию приточного воздуха насколько закрываются впускные окна 7 приточной системы блока 5, настолько открываются выпускные окна 8 вытяжной системы блока 4. То же самое происходит с теплым воздухом. В момент смены потоков происходит частичное перемешивание теплоносителей в объеме блока с насадкой, но для систем вентиляции и кондиционирования это можно считать несущественным. Таким образом достигается упрощение конструкции для утилизации тепловой энергии в системах кондиционирования воздуха за счет уменьшения числа блоков с теплоаккумулирующей насадкой, разветвленной сети воздуховодов, системы управления воздухораспределительными устройствами. .7 I 12958 'У "/""'TV в Фиг.ї Упорядник Замовлення 4091 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство УкраТни, 254655. ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
