Котел

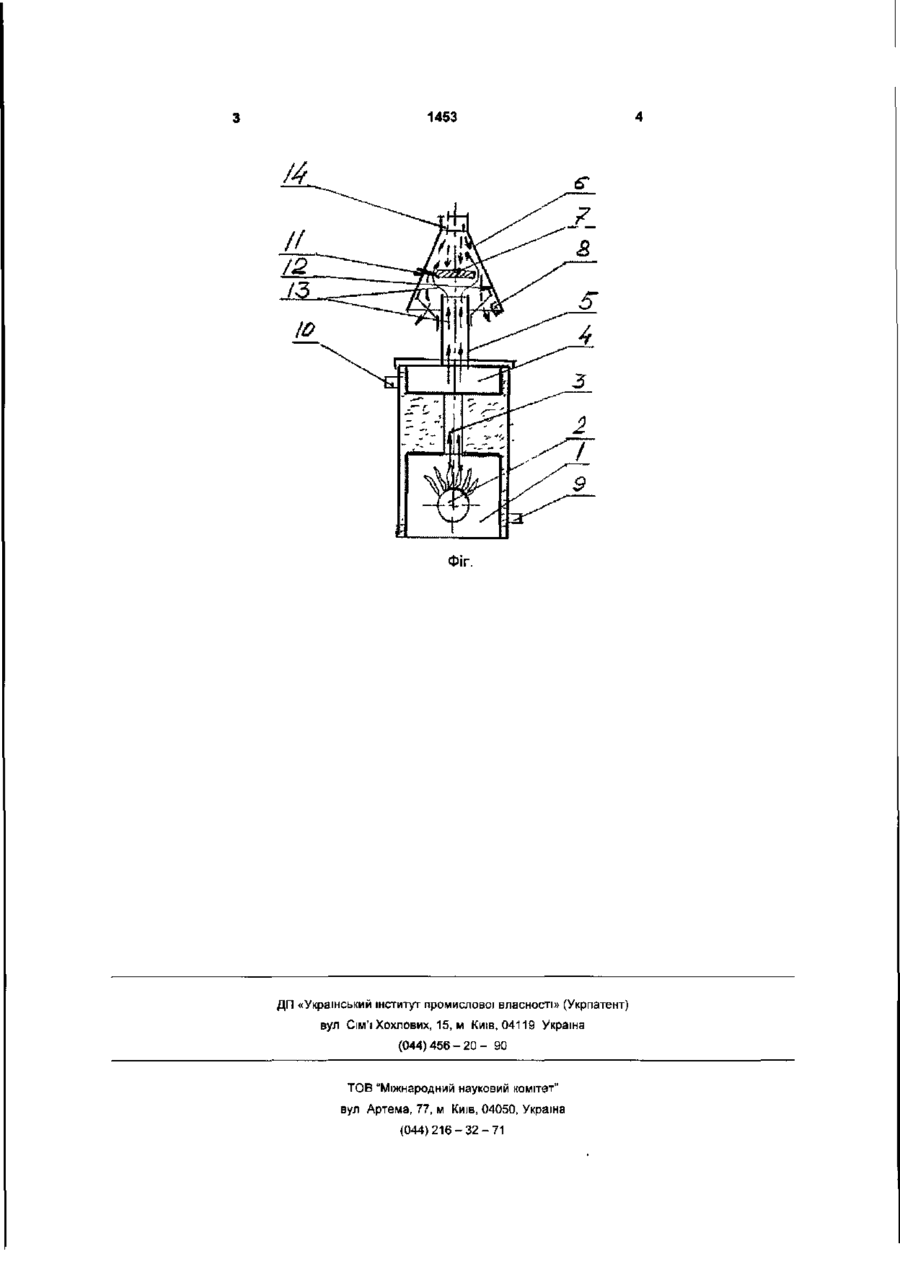

1. Котел, що містить камеру згоряння, теплообмінник, газозбірник з патрубком, який відрізня ється тим, що на патрубку встановлено дифузор з відбивачем і датчиком тяги. 2. Котел по п.1, який відрізняється тим, що відбивач та торець патрубка розташовані всередині дифузора. 3. Котел по пп.1,2, який відрізняється тим, що відбивач виконано у вигляді пластини із концентричним контуром внутрішньої поверхні дифузора. Корисна модель відноситься до опалювальної техніки і може бути використано в водогрійних котлах. Відомий котел, який містить камору згоряння, теплообмінник, газозбірника патрубком [1]. Даний котел є найбільш близьким до запропонованого по технічній суті та досягненому результату і вибраний в якості прототипу. Недоліком відомого котла є те, що конструктивно не передбачена стабільність розрідження в каморі згоряння, виключення можливості зворотньої тяги і потрапляння димових газів в приміщення, де встановлено котел. Поставлене завдання вирішується тим, що котел, який містить камору згоряння, теплообмінник, газозбірник з патрубком, згідно корисної моделі на патрубці встановлено дифузор з відбивачем і датчиком тяги, причому, відбивач та торець патрубка розташовані внутрі дифузора, а відбивач виконано у вигляді пластини з концентрічним внутрішньої поверхні дифузора контуром. На Фіг. - поперечний розріз котла. Котел містить камору згоряння 1 з пальнико вим пристроєм 2, теплообмінник 3, газозбірник 4, патрубок 5 з дифузором 6 з відбивачем 7 і датчиком тяги 8, патрубки ввода холодної та вивода гарячої води 9, 10. Контур 11 відбивача 7 концентричний внутрішньої поверхні 12 дифузора 6. 13 напрямок руху димових газів, 14-напрямок руху димових газів в разі наявності зворотньої тяги. Працює котел наступним чином. Після розпалу пальникового пристрою 2, димові гази, віддаючи теплову енергію через внутрішні поверхні камори згоряння 1, теплообмінника 3, потрапляють в газозбірник 4. патрубок 5, дифузор 6 і надалі в атмосферу. Холодна вода, яка циркулює в котлі за рахунок патрубка 9, нагріта виходить з котла по патрубку 10. В разі наявності зворотньої тяги, димові гази 14, не повертаючись до камори згоряння 1, потрапляють до датчика тяги 8, який спрацьовує і зупиняє подачу палива до пальникового пристрою 2. Джерела інформації: 1. А. С Рогозин "Бытовая аппаратура на газообразном, жидком и твердом топливе." - Ленинград, Недра, 1982. - с. 194, рис.80 СО ю 1453 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119 Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
