Координатна атс із перетворювачем сигналу запиту інформації

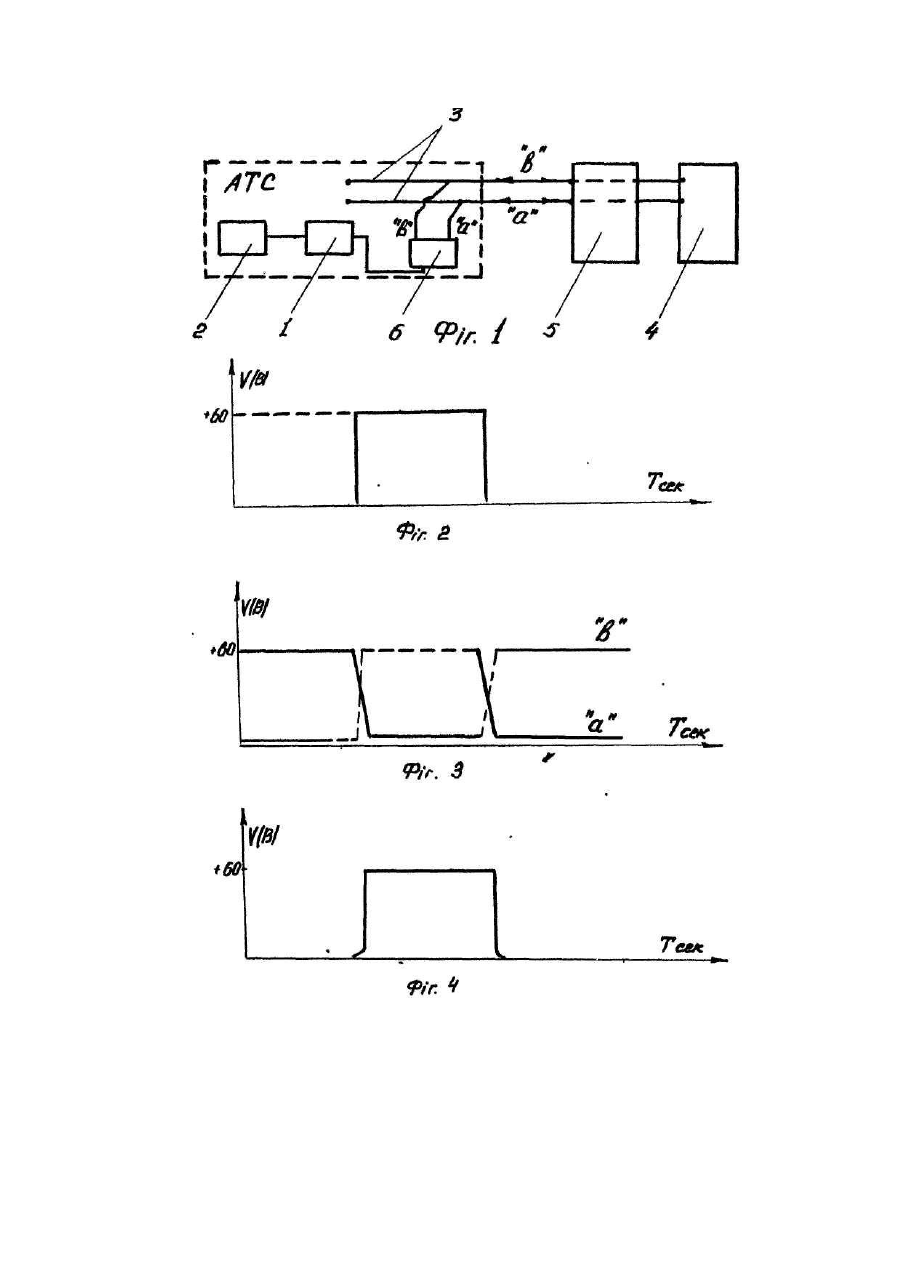

Заявляється винахід, який відноситься до автоматичного електрозв'язку, зокрема, до відомчих координатних автоматичних телефонних станцій (АТС). Відомі координатні АТС /УДК 621.395.344.6 (Дворжецкая Л.И. и др. "Усовершенствованная система сельских координатных АТС К-50/200М", М., "Связь", 1977, с.92-93), які обладнані реєстратором запиту автоматичного визначення номеру (АВН), пристроєм передачі Інформації АВН І вузлом прийому індуктивного Імпульсу, який зв'язаний з'єднуючою лінією, через центральну АТС з автоматичною міжміською телефонною станцією (АМТС), при цьому вхід реєстратора запиту АВН з'єднаний з входом вузла прийому індуктивного Імпульсу, а вихід реєстратора запиту АВН -з пристроєм передачі інформації АВН. Дані координатні АТС не забезпечують безпосередній вихід абонента на АМТС, коли в якості з'єднуючої лінії використовується таксофонна лінія (ТАЛ). Найбільш близькими по технічній сутності є координатні АТС (УДК 654.153.29; 621, 395, 344, Меламуд Э.А. и Елекоева Э.К. "Организация межстанционной связи АТСК АТСК-100/2000", М., "Связь", 1970, с.44-45), які обладнані реєстратором запиту ABM, ви хід якого зв'язаний з пристроєм передачі Інформації АВН, а вхід зв'язаний з'єднуючою лінією, виконаною у вигляді проводів "а", з АМТС, через центральну АТС, при цьому вхід реєстратора запиту АВН зв'язаний тільки з проводом "а". Проте дані координатні АТС, які мають широке практичне застосування, коли в якості з'єднуючої лінії використовується ТАЛ, не забезпечують безпосередній вихід абонента на АМТС через те, що вони не реєструють сигнал переплюсовки ТАЛ центральної АТС, яка є з'єднуючою між АТС І АМТС. Технічна задача винаходу полягає в тому, щоб забезпечити безпосередній зв'язок між АМТС І абонентами АТС, які включені своїми з'єднуючими лініями в ТАЛ центральних АТС. Поставлена задача вирішується за рахунок того, що АТС додатково обладнана перетворювачем сигналу запиту Ін формації з подвійним входом, вихід якого зв'язаний з входом реєстратора запиту АВН, а вхід зв'язаний з'єднуючою лінією, при цьому вхід "а" зв'язаний з проводом "а", а вхід "в" з проводом "в". Наявність суттєвих ознак в - Координатній АТС із перетворювачем сигналу запиту інформації - забезпечує те хнічний результат, який виражений в реєстрації сигналу переплюсовки. Реєстрація сигналу переплюсовки досягнута внаслідок того, що перетворювач виконаний з подвійним входом (має два входи) і при цьому вхід "а" зв'язаний з проводом "а", а вхід "в" з проводом "в", за рахунок чого здійснюється перетворення переплюсовки ТАЯ, що робить можливим отримати сигнал "запит АВН" на АТС. А отримання сигналу "запит АВН" на АТС, яка зв'язана з центральною АТС, забезпечує ("запускає в .роботу") роботу пристрою передачі Інформації АВН. Отож, абоненту АТС (кінцевої АТС), який включений своїми з'єднуючими лініями в ТАЛ центральних АТС, надається "прямий" вихід на АМТС. Внаслідок наявності суттєви х ознак і такого причинно-наслідкового зв'язку забезпечується безпосередній зв'язок між АМТС і абонентами АТС, які включені в ТАЛ центральних АТС, тобто виконується технічна задача винаходу, що дає абонентам відомчих АТС ви хід на міжміську автоматичну мережу - без істотних капіталовкладень. На фіг. 1 зображена схема зв'язку запропонованої координатної АТС Із перетворювачем сигналу запиту; на фіг. 2, 3, 4 - графік дії перетворювача сигналу запиту Інформації протягом роботи. Запропонована координатна АТС, обладнана реєстратором запиту АВН 1 з пристроєм передачі Інформації АВН 2 І зв'язана за допомогою з'єднуючої лінії З, виконаної у вигляді проводів "а" І "в", з АМТС 4 через центральну АТС 51 додатково обладнана перетворювачем сигналу запиту Інформації 6 з подвійним входом "а" і "в". Координатна АТС Із перетворювачем сигналу запиту Ін формації працює таким чином. Після того, як абонент набрав Індекс виходу на центральну АТС 5, комутаційне обладнання АТС (на фіг. не показано) підключає його до з'єднуючої лінії 3. При цьому з центральної АТС 5 на провід "а" підключений мінус батареї, а до проводу "в" - плюс. А при наборі індексу виходу на АМТС 4 центральна АТС 5 підключає з'єднуючу лінію 3 до АМТС 4. Після заняття приладів АМТС 4 з останніх на лінії проходить сигнал запит АВН (фіг. 2), який приймається приладами центральної АТС 5. Сигнал "запит АВН" поступає у вигляді плюсової полярності по проводу "а". Під дією цього сигналу в центральній АТС 5 спрацьовують прилади вузла реєстрації сигналу запиту АВН, внаслідок чого на проводах з'єднуючої лінії 3 міняється полярність, зокрема, до проводу "а" підключається плюс батареї, а до проводу "в" - мінус, що є сигналом переплюсовки (див. фіг. 3), який через з'єднуючу лінію 3 поступає на входи перетворювача сигналу запиту інформації 6. Ма-Чючи на проводі "а" плюс, а на проводі "в" мінус, на виході перетворювача сигналу запиту Інформації 6 з'являється сигнал у вигляді плюсової полярності (див. фіг.4), який Ідентичний сигналу "запит АВН" АМТС 4. Даний сигнал поступає на вхід реєстратора запиту АВН 1. Подальша робота координатної АТС із перетворювачем сигналу запиту інформації здійснюється згідно з прототипом.
