Спосіб монтажу опорної системи доменної печі
Номер патенту: 14667
Опубліковано: 15.05.2006
Автори: Давидов Микола Олександрович, Федотов Олег Васильович, Шелтік Валерій Анатолійович, Мельниченко Анатолій Іванович, Деменков Дмитро Якович, Малимон Олександр Панасович, Даньков Валерій Миколайович, Косолап Микола Володимирович, Тітов Валерій Георгійович
Формула / Реферат
Спосіб монтажу опорної системи доменної печі, наприклад, при її реконструкції, що включає заміну колон шахти і горна печі шляхом обпирання на кожух печі просторової ферми колошникової площадки за допомогою горизонтальних кронштейнів, що зв'язують колони і верхню частину кожуха шахти печі, який відрізняється тим, що після закріплення горизонтальних ділянок кронштейнів до верхньої частини колон і кожуха шахти печі з зовнішньої сторони колон шахти додатково монтують вертикальні ділянки L-подібних кронштейнів, причому нижню частину вертикальних ділянок прикріплюють до горизонтальної ділянки L-подібного кронштейна, а його верхню частину жорстко закріплюють до діафрагми просторової ферми колошникової площадки, а потім зрізують оголовок колони шахти над кронштейном, після чого між існуючими колонами монтують нові колони горна і шахти печі, а на них навколо печі встановлюють і закріплюють балки, що утворюють новий опорний пояс, на який спирають просторову ферму колошникової площадки печі, після чого існуючі колони цілком демонтують.
Текст

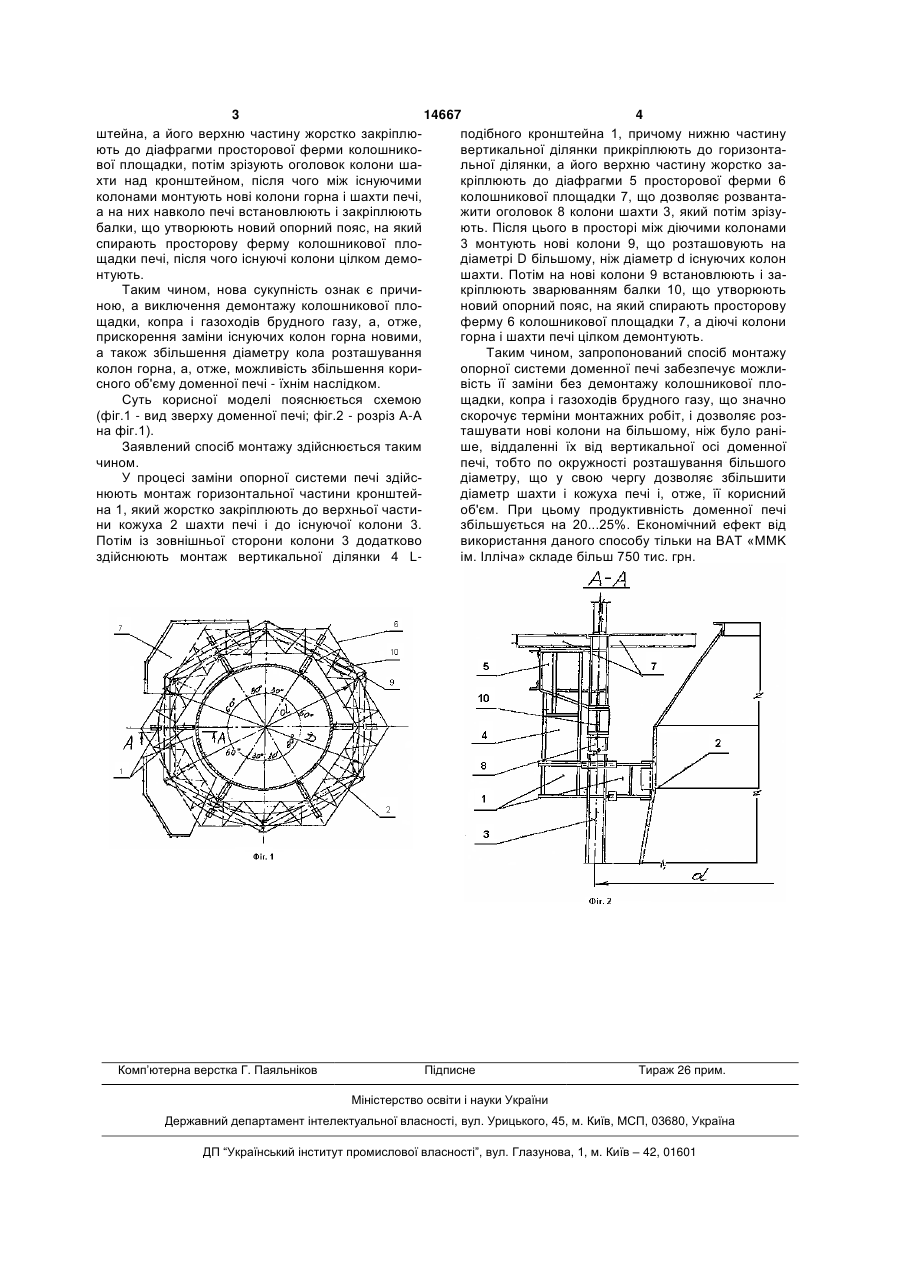

Спосіб монтажу опорної системи доменної печі, наприклад, при її реконструкції, що включає заміну колон шахти і горна печі шляхом обпирання на кожух печі просторової ферми колошникової площадки за допомогою горизонтальних крон 3 14667 4 штейна, а його верхню частину жорстко закріплюподібного кронштейна 1, причому нижню частину ють до діафрагми просторової ферми колошниковертикальної ділянки прикріплюють до горизонтавої площадки, потім зрізують оголовок колони шальної ділянки, а його верхню частину жорстко захти над кронштейном, після чого між існуючими кріплюють до діафрагми 5 просторової ферми 6 колонами монтують нові колони горна і шахти печі, колошникової площадки 7, що дозволяє розвантаа на них навколо печі встановлюють і закріплюють жити оголовок 8 колони шахти 3, який потім зрізубалки, що утворюють новий опорний пояс, на який ють. Після цього в просторі між діючими колонами спирають просторову ферму колошникової пло3 монтують нові колони 9, що розташовують на щадки печі, після чого існуючі колони цілком демодіаметрі D більшому, ніж діаметр d існуючих колон нтують. шахти. Потім на нові колони 9 встановлюють і заТаким чином, нова сукупність ознак є причикріплюють зварюванням балки 10, що утворюють ною, а виключення демонтажу колошникової плоновий опорний пояс, на який спирають просторову щадки, копра і газоходів брудного газу, а, отже, ферму 6 колошникової площадки 7, а діючі колони прискорення заміни існуючих колон горна новими, горна і шахти печі цілком демонтують. а також збільшення діаметру кола розташування Таким чином, запропонований спосіб монтажу колон горна, а, отже, можливість збільшення кориопорної системи доменної печі забезпечує можлисного об'єму доменної печі - їхнім наслідком. вість її заміни без демонтажу колошникової плоСуть корисної моделі пояснюється схемою щадки, копра і газоходів брудного газу, що значно (фіг.1 - вид зверху доменної печі; фіг.2 - розріз А-А скорочує терміни монтажних робіт, і дозволяє розна фіг.1). ташувати нові колони на більшому, ніж було раніЗаявлений спосіб монтажу здійснюється таким ше, віддаленні їх від вертикальної осі доменної чином. печі, тобто по окружності розташування більшого У процесі заміни опорної системи печі здійсдіаметру, що у свою чергу дозволяє збільшити нюють монтаж горизонтальної частини кронштейдіаметр шахти і кожуха печі і, отже, її корисний на 1, який жорстко закріплюють до верхньої частиоб'єм. При цьому продуктивність доменної печі ни кожуха 2 шахти печі і до існуючої колони 3. збільшується на 20...25%. Економічний ефект від Потім із зовнішньої сторони колони 3 додатково використання даного способу тільки на ΒΑΤ «ΜΜΚ здійснюють монтаж вертикальної ділянки 4 Lім. Ілліча» складе більш 750 тис. грн. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюA method for assembling the supporting system of blast furnace
Автори англійськоюDemenkov Dmytro Yakovych, Fedotov Oleh Vasyliovich, Sheltik Valerii Anatoliiovych, Kosolap Mykola Volodymyrovych, Davydov Mykola Oleksandrovych, Melnichenko Anatolii Ivanovych, Titov Valerii Heorhiiovych, Dankov Valerii Mykolaiovych
Назва патенту російськоюСпособ монтажа опорной системы доменной печи
Автори російськоюДеменков Дмитрий Яковлевич, Федотов Олег Василиевич, Шелтик Валерий Анатольевич, Косолап Николай Владимирович, Давыдов Николай Александрович, Мельниченко Анатолий Иванович, Титов Валерий Георгиевич, Даньков Валерий Николаевич
МПК / Мітки
МПК: C21B 7/08
Мітки: монтажу, печі, спосіб, доменної, системі, опорної
