Пристрій для формування спіралешовних труб
Номер патенту: 14666
Опубліковано: 15.05.2006
Автори: Білосточний Андрій Васильович, Ірха Віктор Миколайович, Кандауров Павло Павлович, Половинка Анатолій Олексійович, Кармазін Андрій Вікторович
Формула / Реферат
1. Пристрій для формування спіралешовних труб, що містить жорстко закріплену циліндричну формувальну піввтулку, який відрізняється тим, що внутрішня поверхня формувальної піввтулки додатково містить спіралеподібні опуклі доріжки з матеріалу з підвищеною зносостійкістю, виконані паралельно одна одній з кроком
і під кутом
до твірної піввтулки, де
- ширина смуги металу, що подається;
- товщина смуги металу, що подається;
- зовнішній діаметр труби, що одержують.
2. Пристрій за п. 1, який відрізняється тим, що ширина спіралеподібних доріжок складає
, а їх висота -
.
Текст

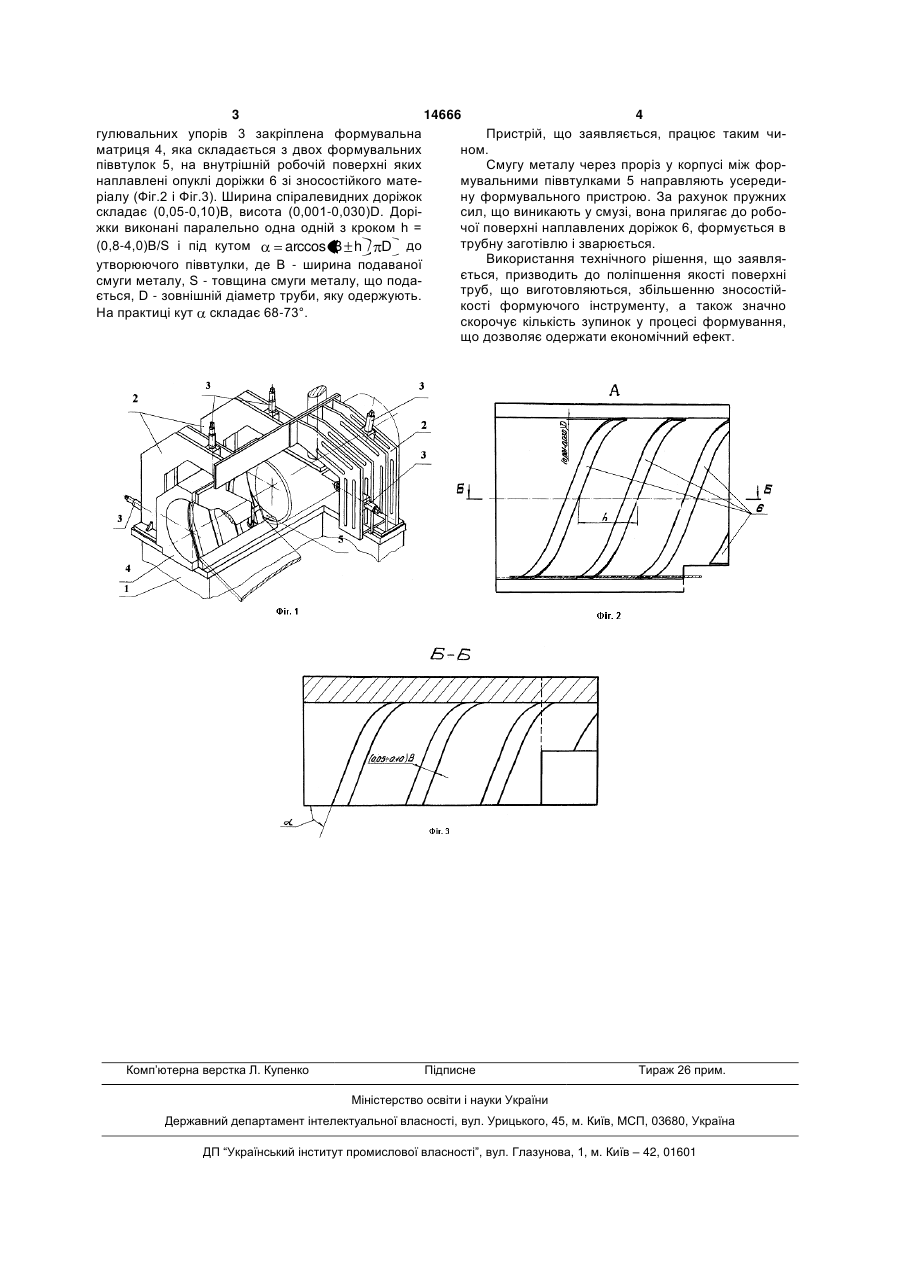

1. Пристрій для формування спіралешовних труб, що містить жорстко закріплену циліндричну формувальну піввтулку, який відрізняється тим, 3 14666 4 гулювальних упорів 3 закріплена формувальна Пристрій, що заявляється, працює таким чиматриця 4, яка складається з двох формувальних ном. піввтулок 5, на внутрішній робочій поверхні яких Смугу металу через проріз у корпусі між форнаплавлені опуклі доріжки 6 зі зносостійкого матемувальними піввтулками 5 направляють усередиріалу (Фіг.2 і Фіг.3). Ширина спіралевидних доріжок ну формувального пристрою. За рахунок пружних складає (0,05-0,10)В, висота (0,001-0,030)D. Дорісил, що виникають у смузі, вона прилягає до робожки виконані паралельно одна одній з кроком h = чої поверхні наплавлених доріжок 6, формується в трубну заготівлю і зварюється. (0,8-4,0)B/S і під кутом arccos B h / D до Використання технічного рішення, що заявляутворюючого піввтулки, де В - ширина подаваної ється, призводить до поліпшення якості поверхні смуги металу, S - товщина смуги металу, що податруб, що виготовляються, збільшенню зносостійється, D - зовнішній діаметр труби, яку одержують. кості формуючого інструменту, а також значно На практиці кут складає 68-73°. скорочує кількість зупинок у процесі формування, що дозволяє одержати економічний ефект. Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
