Кольоровий прилад для діагностики розладів монокулярного та бінокулярного зору
Формула / Реферат

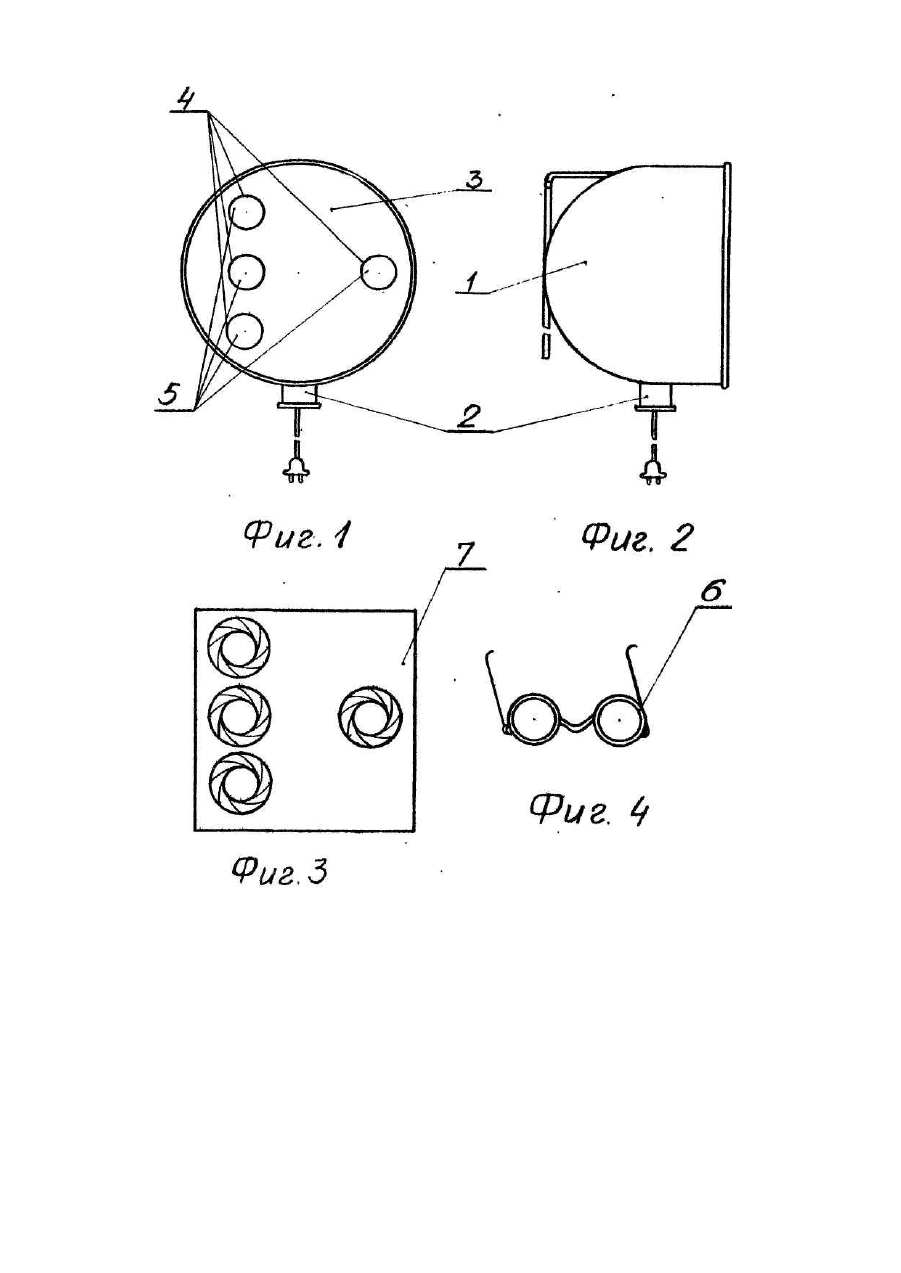

Цветовой прибор для диагностики монокулярного и бинокулярного зрения, содержащий кожух с установленным в нем источником света, на передней панели которого выполнены четыре отверстия, закрывающиеся разноцветными фильтрами и красно-зеленые очки, отличающийся тем, что перед панелью устанавливают съемную панель с четырьмя ирисными диафрагмами с отверстиями, центры которых совпадают с центрами отверстий на передней панели, причем диаметры раскрытия ирисных диафрагм подбирают равными угловым размерам оптотипов индивидуальной остроты зрения.
Текст
Изобретение относится к медицине и может быть использовано в офтальмологии. Известны четырехточечные цветовые приборы, предназначенные для определения характера и степени расстройств бинокулярного зрения (Розенблюм Ю.З.Оптометрия (подбор очков). М., Медицина, 1991, с.9697). Недостатком указанных устройств является наличие одного размера отверстий со светофильтрами, которые в большинстве случаев являются адекватными раздражителями глаз, тем самым снижается диагностическая эффективность. Наиболее близким по технической сущности к заявляемому решению является цветотест для исследования бинокулярного зрения ЦТ-1 (техническое описание и инструкция по эксплуатации прилагаются). Цветотест ЦТ-1 является настенным прибором, состоящим из кожуха в виде фары, на крышке (передней стенки) которого имеется четыре круглых отверстия, расположенных в виде буквы Т, повернутой на 90°. Два отверстия (верхнее и нижнее, расположенных по вертикали) закрыты зелеными светофильтрами, одно (правое) - красным и одно (по средине между верхним и нижним отверстиями, т.е. расположенных на одной вертикали) бесцветным. В кожухе крепится патрон с лампой, создающей равномерное освещение тестов (отверстий со светофильтрами). К прибору прилагается красно-зеленые очки для разделения полей зрения. Красное стекло очков приходится на правый глаз, зеленый - на левый. Таким образом, зеленые светящиеся тесты видны испытуемому левым глазом, красный - правому. Бесцветный тест виден обоими глазами. При нормальном бинокулярном зрении испытуемые видят четыре цветовых теста. Если один глаз ведущий, то бесцветный тест окрашивается в цвет стекла, находящегося перед этим глазом. В этом случае испытуемые видят: ведущий глаз - правый: два красных теста по горизонтали и два зеленых по краям вертикали; ведущий глаз - левый: один красный тест по горизонтали, три зеленых теста по вертикали. При расстройствах бинокулярного зрения испытуемые видят одним глазом два красных или три зеленых (монокулярное зрение), или двумя глазами видят пять тестов: три зеленых и два красных (одновременное зрение). В последнем случае расстройства бинокулярного зрения испытуемые видят изображения светящи хся тестов смещенными относительно их действительного расположения. В зависимости от вида косоглазия взаиморасположения тестов буде т различным: при сходящем косоглазии тесты красного цвета с правой стороны, а зеленые - с левой, при расходящемся косоглазии тесты красного цвета с левой стороны, а зеленые - с правой. Недостатками известного прибора является то, что как бесцветный тест предназначенный для бинокулярного восприятия, так и отверстия, Прикрытые красным и зелеными фильтрами, предназначенные для исследования каждого глаза в отдельности, одной величины и, по своему угловому размеру не соответствуют в преобладающем большинстве случаев угловому размеру оптотипов при определении остроты зрения каждого испытуемого, что ухудшает диагностику ранних расстройств монокулярного и бинокулярного зрения. В основу изобретения поставлена задача создания прибора для диагностики ранних расстройств монокулярного зрения и повышения диагностики бинокулярного зрения. Для решения поставленной задачи создан цветовой прибор, в котором имеется съемная панель с четырьмя ирисными диафрагмами, центры которых совпадают с центрами отверстий на передней панели и размеры отверстий диафрагм соответствуют угловым размерам оптотипов индивидуальной остроты зрения испытуемых. Обращают внимание испытуемого на равномерность окраски теста, четкость его контуров, полное или неполное двоение изображений тестов. Для диагностики монокулярного зрения испытуемому предлагают уточнить наличие двоящегося изображения. По факту наличия двоения устанавливают расстройство монокулярного зрения. Для повышения точности диагностики бинокулярного зрения обращают внимание испытуемого на наличие полного или частичного двоения бесцветного теста, которое сопровождается наличием различной окраски двоящихся изображений. На фиг.1 изображена передняя панель цветового прибора с отверстиями для светофильтров; на фиг.2 фара цветового прибора; на фиг.З - съемная панель с четырьмя ирисными диафрагмами; на фиг.4 - краснозеленые очки. Цветовой прибор содержит кожух 1 с устроенным в нем источником 2, на передней панели 3 которого выполнены четыре отверстия 4 с установленными в них разноцветными фильтрами 5, а перед передней панелью 3 устанавливают съемную панель 7 с четырьмя ирисными диафрагмами, центры которых совпадают с центрами отверстий на передней панели 3. Устройство работает следующим образом: на кожухе 1 с источником света устанавливают съемную панель 7 с четырьмя ирисными диафрагмами, центры которых совпадают с центрами отверстий на передней панели 3, а угловые размеры раскрытия диафрагм панели 7 подбирают в соответствии с угловыми размерами оптотипов индивидуальной остроты зрения.
ДивитисяДодаткова інформація
Автори англійськоюKhorolets Oleksii Ivanovych
Автори російськоюХоролець Алексей Иванович
МПК / Мітки
Мітки: кольоровий, бінокулярного, розладів, зору, монокулярного, прилад, діагностики
