Кольоровий кінескоп

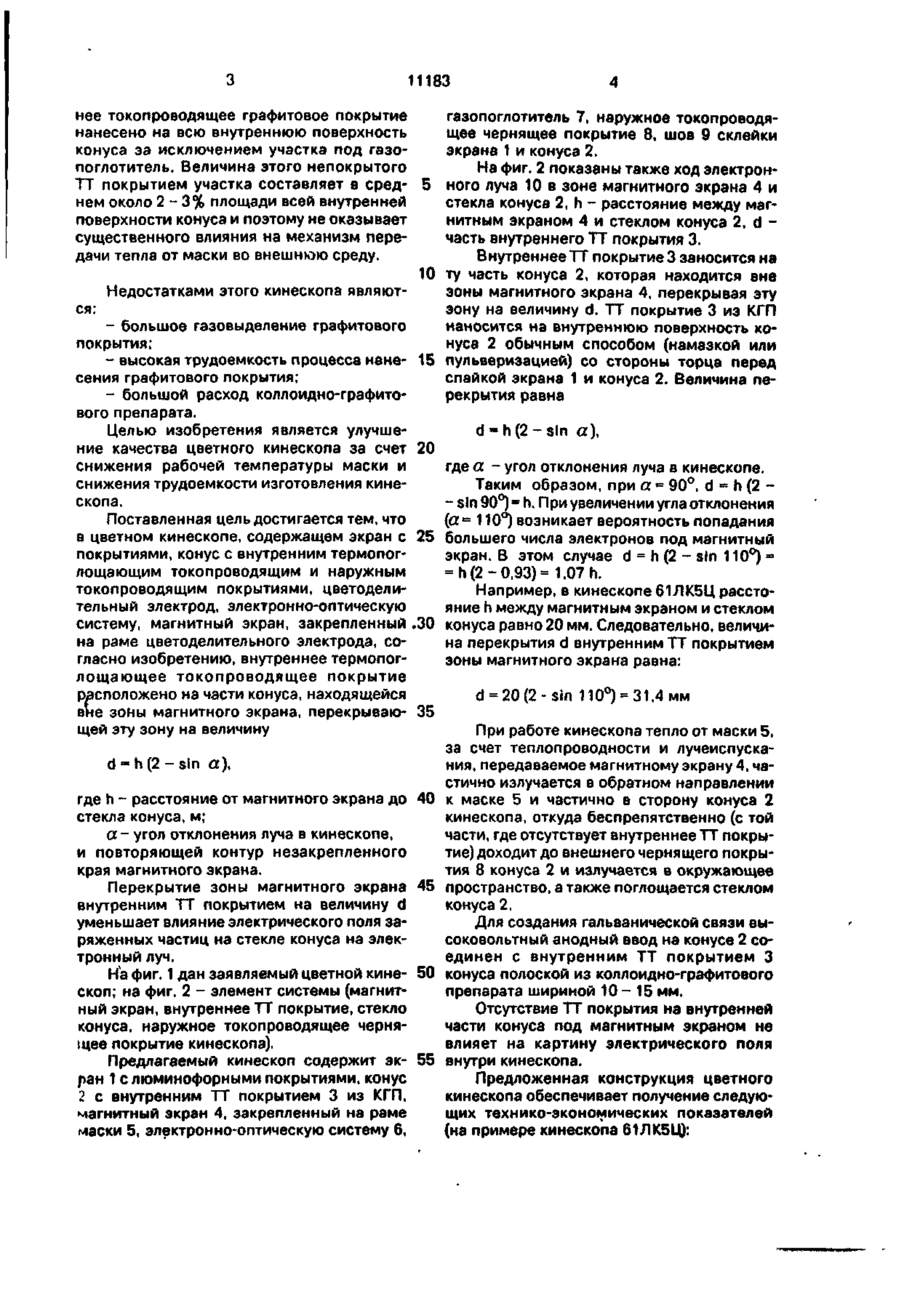

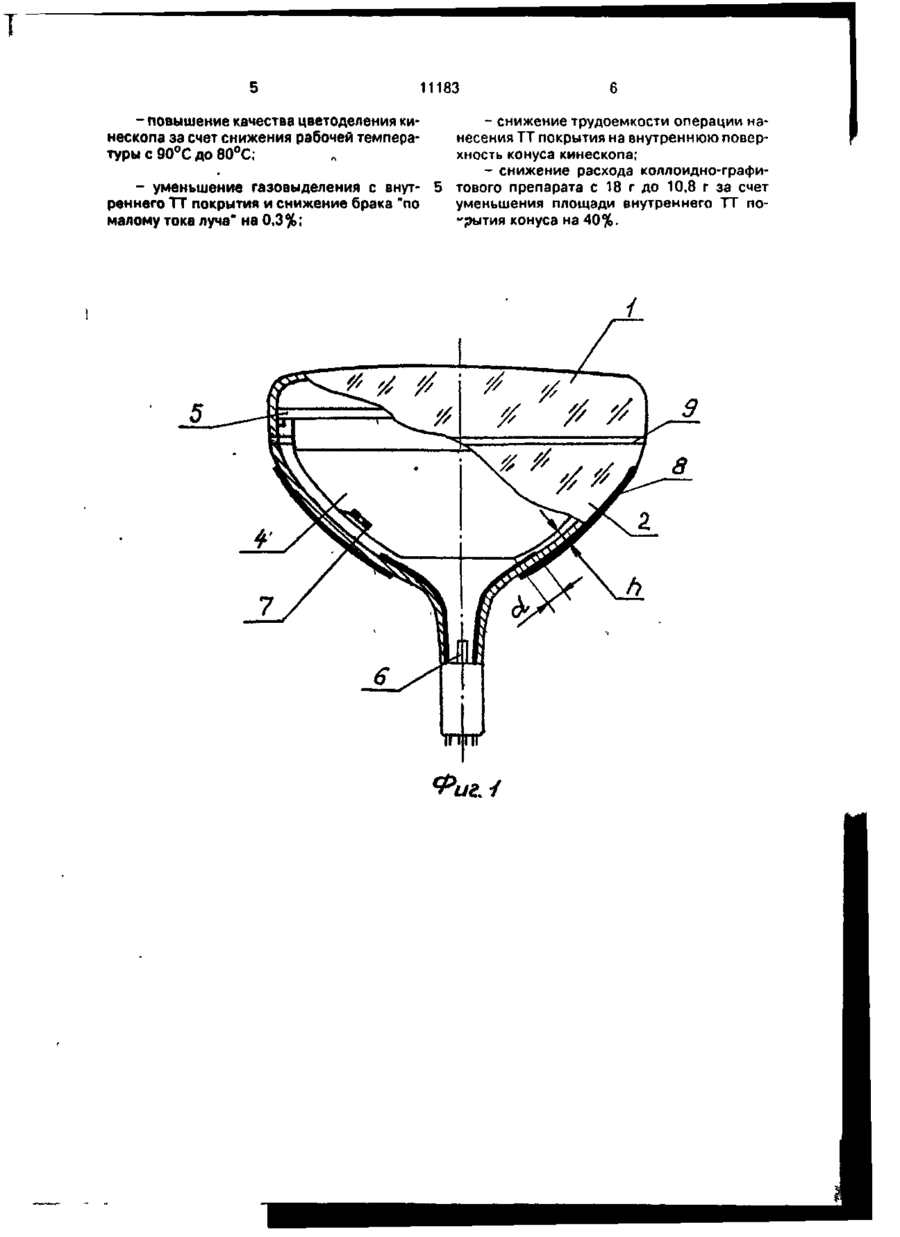

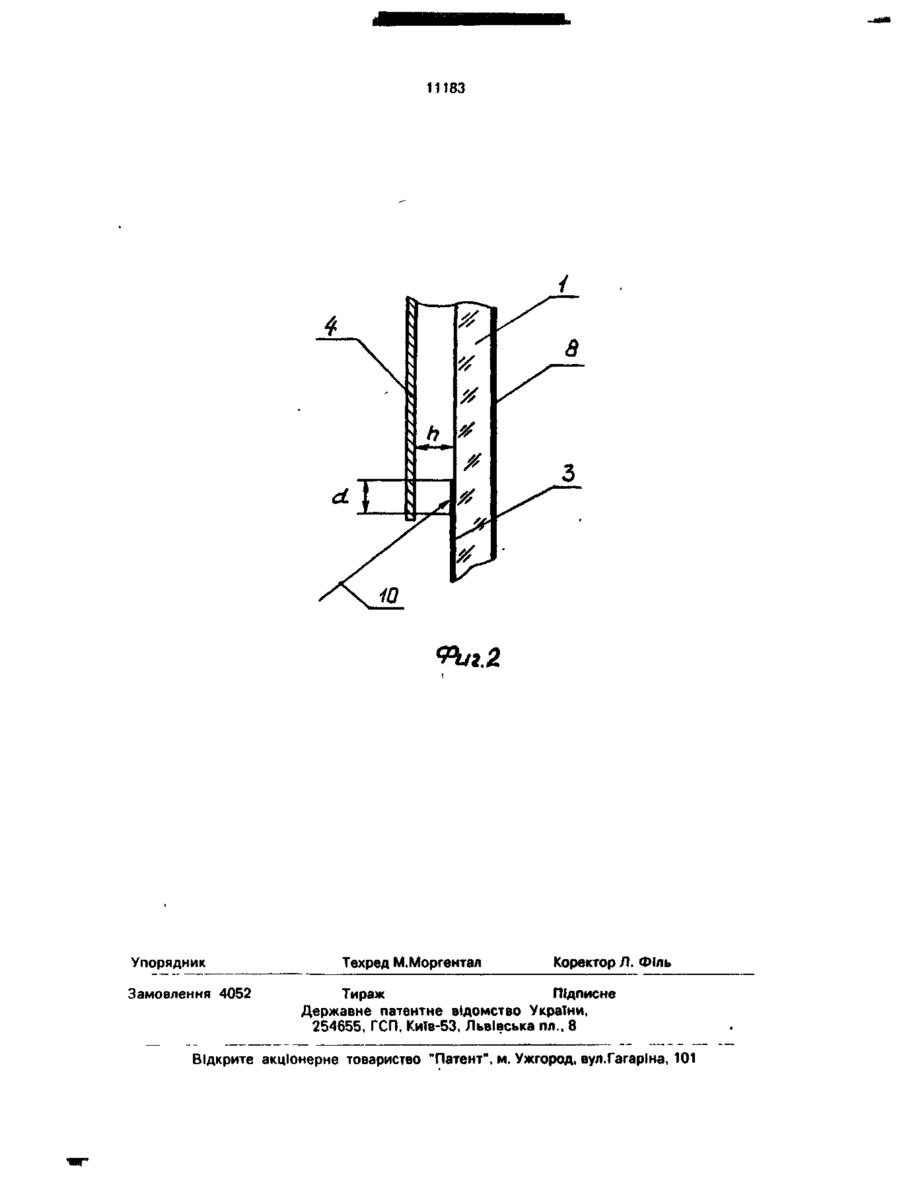

Цветной кинескоп, содержащий экран с покрытиями, конус с внутренним термопоглощающим токопроводящим и наружным токопроводящим покрытиями, цветоделительный электрод, электронно-оптическую систему, газопоглотитель, магнитный экран, закрепленный на раме цветоделительного электрода, о т л и ч а ю щ и й с я тем, что внутреннее термопоглощающее токопроводящее покрытие расположено на части конуса, находящейся вне зоны магнитного экрана, перекрывающей эту зону на величину d = h(2 sin a), Изобретение относится к области производства электровакуумных приборов, в частности, к конструкциям цветных кинескопов. В процессе работы цветного кинескопа около 80% энергии электронного луча поглощается цветоделительным электродом (маской), что приводит к перегреву маски и, как следствие, к нарушению цветоделения. Для снижения температуры маски и поддержания ее на уровне, не приводящим к нарушению цветоделения, на внутреннюю поверхность конуса наносят термопоглощающее токопроводящее покрытие (ТТ покрытие). Обычно в качестве такого покрытия используются коллоидно-графитовые препараты (КГП). Такое ТТ покрытие обладает хорошими теплопоглощающими свойствами в области спектра теплового излучения маски (А - 4 - 20 мкм) и хорошими электропроводными свойствами. Электропроводные свойства обеспечивают стекание зарядове поверхности стекла конуса, подверженной облучению электронами, и создают гальваническую связь с электронно-оптической системой (ЭОС) высоковольтным вводом на конусе и покрытием экрана кинескопа. Наиболее близким к заявляемому является цветной кинескоп [2], в котором внутрен где h - расстояние от магнитного экрана до стекла конуса, м; а - угол отклонения луча в кинескопе, и повторяющей контур незакрепленного края магнитного экрана. С > 00 о 11183 нее токопроводящее графитовое покрытие газопоглотитель 7, наружное токопроводянанесено на всю внутреннюю поверхность щее чернящее покрытие 8, шов 9 склейки конуса за исключением участка под газоэкрана 1 и конуса 2. поглотитель. Величина этого непокрытого На фиг. 2 показаны также ход электронТТ покрытием участка составляет в сред- 5 ного луча 10 в зоне магнитного экрана 4 и нем около 2 - 3 % площади всей внутренней стекла конуса 2, h - расстояние между магповерхности конуса и поэтому не оказывает нитным экраном 4 и стеклом конуса 2, d существенного влияния на механизм перечасть внутреннего ТТ покрытия 3. дачи тепла от маски во внешнюю среду. Внутреннее ТТ покрытие 3 заносится на 10 ту часть конуса 2, которая находится вне Недостатками этого кинескопа являютзоны магнитного экрана 4, перекрывая эту зону на величину d. ТТ покрытие 3 из КГП ся: - большое газовыделение графитового наносится на внутреннюю поверхность копокрытия; нуса 2 обычным способом (намазкой или - высокая трудоемкость процесса нане- 15 пульверизацией) со стороны торца перед сения графитового покрытия; спайкой экрана 1 и конуса 2. Величина перекрытия равна - большой расход коллоидно-графитового препарата. h(2-sln а), Целью изобретения является улучшение качества цветного кинескопа за счет 20 снижения рабочей температуры маски и где а - угол отклонения луча в кинескопе. снижения трудоемкости изготовления кинеТаким образом, при а = 90°, d = h (2 скопа. - sin 90°)= h. При увеличении угла отклонения Поставленная цель достигается тем, что (а= 110*^ возникает вероятность попадания в цветном кинескопе, содержащем экран с 25 большего числа электронов под магнитный покрытиями, конус с внутренним термопогэкран. В этом случае d = h (2 - sin 110°) e лощающим токопроводящим и наружным = h(2-0,93)= 1,07 h. токопроводящим покрытиями, ц вето делиНапример, в кинескопе 61ЛК5Ц расстотельный электрод, электронно-оптическую яние h между магнитным экраном и стеклом систему, магнитный экран, закрепленный -30 конуса равно 20 мм. Следовательно, величина раме цветоделительного электрода, сона перекрытия d внутренним ТТ покрытием гласно изобретению, внутреннее термопогзоны магнитного экрана равна: лощающее токопроводящее покрытие расположено на части конуса, находящейся d = 20 (2 -sin 110°) = 31,4 мм вне зоны магнитного экрана, перекрываю- 35 щей эту зону на величину При работе кинескопа тепло от маски 5, за счет теплопроводности и лучеиспускаd = h(2 - s i n a), ния, передаваемое магнитному экрану 4, частично излучается в обратном направлении где h - расстояние от магнитного экрана до 40 к маске 5 и частично в сторону конуса 2 стекла конуса, м; кинескопа, откуда беспрепятственно (с той а- угол отклонения луча в кинескопе, части, где отсутствует внутреннее ТТ покрыи повторяющей контур незакрепленного тие) доходит до внешнего чернящего покрыкрая магнитного экрана. тия 8 конуса 2 и излучается в окружающее Перекрытие зоны магнитного экрана 45 пространство, а также поглощается стеклом внутренним ТТ покрытием на величину d конуса 2. уменьшает влияние электрического поля заДля создания гальванической связи выряженных частиц на стекле конуса на элексоковольтный анодный ввод на конусе 2 сотронный луч. единен с внутренним ТТ покрытием 3 На фиг. 1 дан заявляемый цветной кине- 50 конуса полоской из коллоидно-графитового скоп; на фиг. 2 - элемент системы (магнитпрепарата шириной 10-15 мм. ный экран, внутреннее ТТ покрытие, стекло Отсутствие ТТ покрытия на внутренней конуса, наружное токопроводящее чернячасти конуса под магнитным экраном не щее покрытие кинескопа). влияет на картину электрического поля Предлагаемый кинескоп содержит эк- 55 внутри кинескопа. ран 1 с люминофорными покрытиями, конус Предложенная конструкция цветного 2 с внутренним ТТ покрытием 3 из КГП, кинескопа обеспечивает получение следуюмагнитный экран 4, закрепленный на раме щих технико-экономических показателей маски 5, электронно-оптическую систему 6, (на примере кинескопа 61ЛК5Ц): 11183 - повышение качества цветоделения кинескопа за счет снижения рабочей температуры с 90°С до 80°С; - уменьшение газовыделения с внутреннего ТТ покрытия и снижение брака "по малому тока луча" на 0,3%; - снижение трудоемкости операции нанесения ТТ покрытия на внутреннюю поверхность конуса кинескопа; - снижение расхода коллоидно-графитового препарата с 18 г до 10,8 г за счет уменьшения площади внутреннего ТТ покрытия конуса на 40%. 11183 h Упорядник Замовлення 4052 Техред М.Моргентал Коректор Л. ФІль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
