Пилогазовий пальник

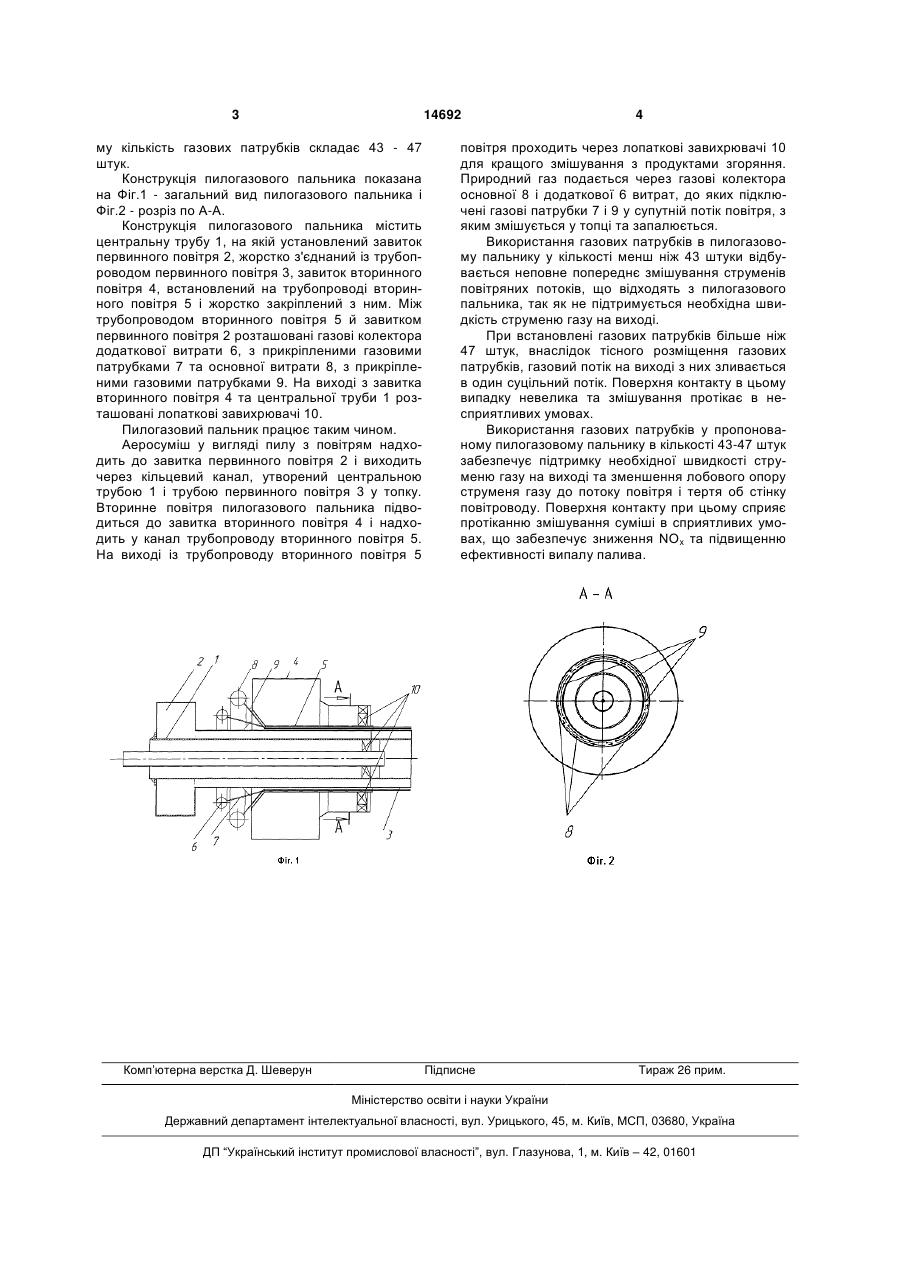

Пилогазовий пальник, що містить завиток первинного повітря з трубопроводом первинного 3 14692 му кількість газових патрубків складає 43 - 47 штук. Конструкція пилогазового пальника показана на Фіг.1 - загальний вид пилогазового пальника і Фіг.2 - розріз по А-А. Конструкція пилогазового пальника містить центральну трубу 1, на якій установлений завиток первинного повітря 2, жорстко з'єднаний із трубопроводом первинного повітря 3, завиток вторинного повітря 4, встановлений на трубопроводі вторинного повітря 5 і жорстко закріплений з ним. Між трубопроводом вторинного повітря 5 й завитком первинного повітря 2 розташовані газові колектора додаткової витрати 6, з прикріпленими газовими патрубками 7 та основної витрати 8, з прикріпленими газовими патрубками 9. На виході з завитка вторинного повітря 4 та центральної труби 1 розташовані лопаткові завихрювачі 10. Пилогазовий пальник працює таким чином. Аеросуміш у вигляді пилу з повітрям надходить до завитка первинного повітря 2 і виходить через кільцевий канал, утворений центральною трубою 1 і трубою первинного повітря 3 у топку. Вторинне повітря пилогазового пальника підводиться до завитка вторинного повітря 4 і надходить у канал трубопроводу вторинного повітря 5. На виході із трубопроводу вторинного повітря 5 Комп’ютерна верстка Д. Шеверун 4 повітря проходить через лопаткові завихрювачі 10 для кращого змішування з продуктами згоряння. Природний газ подається через газові колектора основної 8 і додаткової 6 витрат, до яких підключені газові патрубки 7 і 9 у супутній потік повітря, з яким змішується у топці та запалюється. Використання газових патрубків в пилогазовому пальнику у кількості менш ніж 43 штуки відбувається неповне попереднє змішування струменів повітряних потоків, що відходять з пилогазового пальника, так як не підтримується необхідна швидкість струменю газу на виході. При встановлені газових патрубків більше ніж 47 штук, внаслідок тісного розміщення газових патрубків, газовий потік на виході з них зливається в один суцільний потік. Поверхня контакту в цьому випадку невелика та змішування протікає в несприятливих умовах. Використання газових патрубків у пропонованому пилогазовому пальнику в кількості 43-47 штук забезпечує підтримку необхідної швидкості струменю газу на виході та зменшення лобового опору струменя газу до потоку повітря і тертя об стінку повітроводу. Поверхня контакту при цьому сприяє протіканню змішування суміші в сприятливих умовах, що забезпечує зниження NOx та підвищенню ефективності випалу палива. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
