Газовий конфорковий пальник

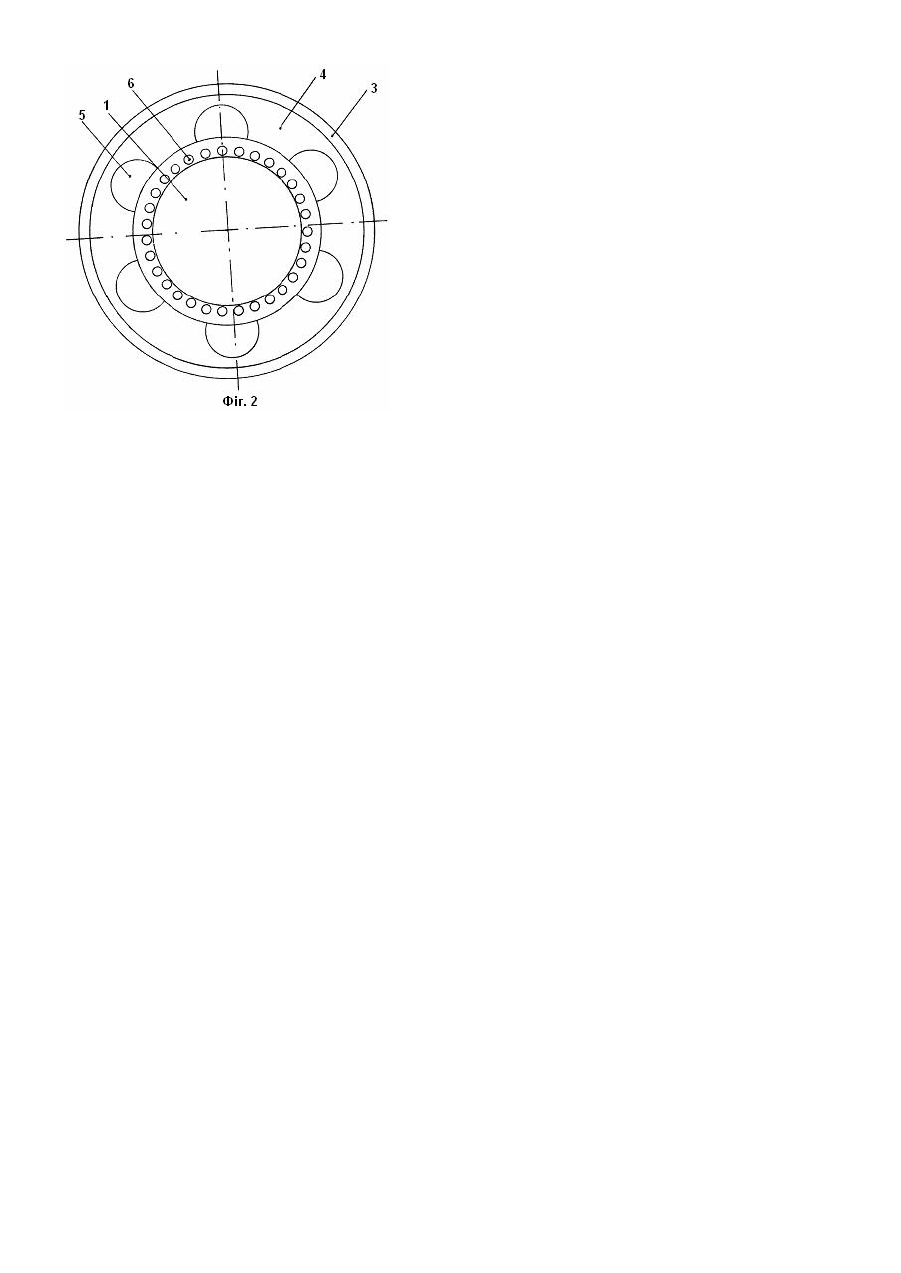

Корисна модель стосується конструкції газових пальників і може знайти широке використання для обладнання водогрійних апаратів та газових плит. Відомий пальник описаний в книзі "Эксплуатация и ремонт оборудования систем газоснабжения» авт. К.Г.Кязимов, В.Е.Гусев; изд. «Основа» 2000 г. (C. 151-154 Газовые комфорочные горелки). Зазначений газовий комфорочний пальник взятий за прототип як більш близький за сукупністю ознак до запропонованої корисної моделі, який включає вогневий насадок циліндричної форми з рядом бокових вогневи х отворів по периметру циліндричної частини, де знизу до насадку приникає дифузор та сопло. Недоліком відомого комфорочного пальника є великий коефіцієнт надлишку повітря, що зменшує ефективність використання теплової енергії палива і не дає можливості його використання в опалювальних апаратах. В основу корисної моделі поставлене завдання створити такий газовий комфорочний пальник, який би ефективно працював в закритому просторі теплової камери. Для розв'язання поставленої задачі запропонований газовий комфорочний пальник як і відомий включає вогневий насадок циліндричної форми з рядом вогневих отворів по периметру, де знизу приникає дифузор з соплом, але на відміну від відомого відрізняється тим, що навколо вогневого насадку розміщено обичайку, внизу до якої приникає кронштейн, що кріпить обичайку рівновіддалено від вогневих отворів вогневого насадку. Включення обичайки та кронштейну в будову газового комфорочного пальника зумовлює підвищення температури в зоні горіння, направленість полум'я. Отвори між обичайкою та кронштейном дозують кількість вторинного повітря, а стінки обичайки удержують повітря в зоні горіння. Таким чином, відрізнювальні ознаки запропонованого газового комфорочного пальника разом з відомими ознаками забезпечують розв'язання поставленої задачі - більш ефективної роботи пальника, розширення діапазону його використання. Суть корисної моделі пояснюється такими кресленнями: на фіг. 1 зображений газовий комфорочний пальник (перетин) вид збоку; на фіг. 2 зображений газовий комфорочний пальник, вид зверху. Запропонований газовий комфорочний пальник включає вогневий насадок 1 з вогневим отвором 6 знизу до якого приникає дифузор 2 та сопло 7. Навколо вогневого насадку 1 рівновіддалено від вогневих отворів 6 розміщено обичайку 3, яка фіксується знизу кронштейном 4 з отворами 5. Відстань від вогневого насадку до стінки обичайки являє собою зону горіння 8. Працює газовий комфорочний пальник наступним чином. Природній газ через сопло 7 потрапляє в дифузор 2, де змішуючись з первинним повітрям потрапляє в зону горіння 8. Полум'я в зоні горіння 8 потрапляє на внутрішню поверхню обичайки 3, розігріваючи її стінки, тим самим підвищується температура в зоні горіння 8. Кронштейн 4 з отворами 5 для вторинного повітря виконує функції утримувача обичайки 3 на рівновіддаленій відстані від вогневих отворів 6, а також дозує кількість вторинного повітря за рахунок розмірів отворів 5, через які виторинне повітря потрапляє безпосередньо в зону горіння 8.
