Ф о р м у л а  и з о б р е т е н и я

Дозатор для жидкости, содержащий мерную емкость с отводящим отверстием, с подводящим и отводящим патрубками с запорными устройствами и размещенное внутри мерной емкости средство для изменения ее объема, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и повышения однородности дозируемой жидкости, средство для изменения объема мерной емкости выполнено в виде регулировочного сосуда с отверстием, установленного с возможностью вращения вокруг невертикальной оси и фиксации под углом, заданным в плоскости, перпендикулярной указанной оси вращения, при этом сливная кромка отводящего отверстия мерной емкости расположена ниже сливной кромки отверстия регулированного сосуда в самом нижнем ее положении.

Текст

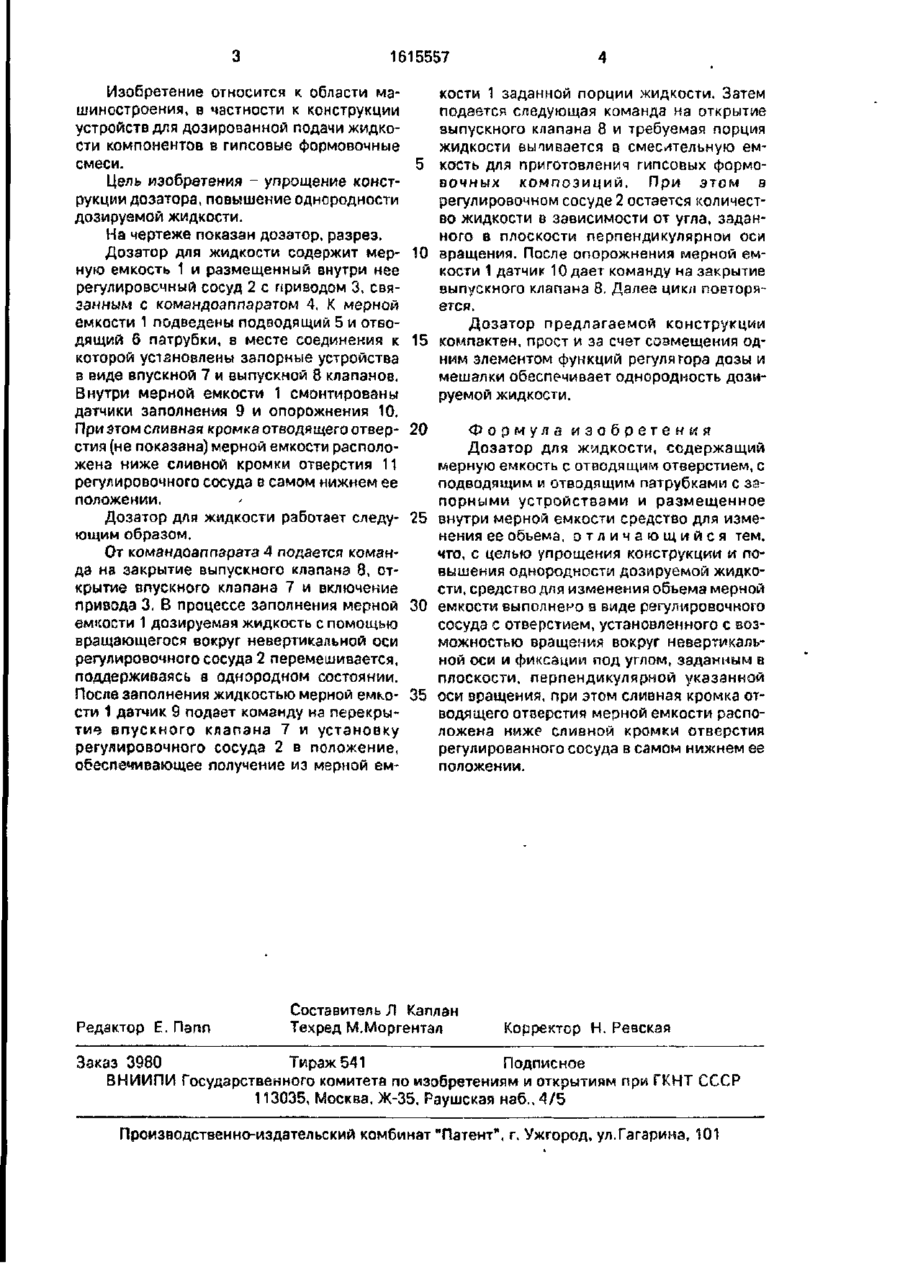

Изобретение относится к дозаторам жидкости и позволяет упростить их конструкцию и повысить однородность дозируе мой жидкости. От командоаппарата 4 подается команда на закрытие выпускного клапана (ВЫК) 8, открытие впускного клапана (ВК) 7 и включение привода 3. В процессе заполнения мерной емкости (ME) 1 дозиру-емая жидкость с помощью вращающегося вокруг невертикальной оси регулировочного сосуда (PC) 2 перемешивается. После заполнения ME 1 датчик 9 подает команду на перекрытие ВК 7 и установку PC 2 в положение обеспечивающее слив из ME 1 заданной порции жидкости. После открытия ВЫК 8 доза из ME 1 сливается, а в PC 2 остается количество жидкости, определяемое углом. заданным в плоскости, перпендикулярной к оси вращения. 1 ил. —0 V 1615557 Изобретение относится к области машиностроения, в частности к конструкции устройств для дозированной подачи жидкости компонентов в гипсовые формовочные смеси. 5 Цель изобретения - упрощение конструкции дозатора, повышение однородности дозируемой жидкости. На чертеже показан дозатор, разрез. Дозатор для жидкости содержит мер- 10 ную емкость 1 и размещенный внутри нее регулировочный сосуд 2 с приводом 3, связанным с командоапаратом 4. К мерной емкости 1 подведены подводящий 5 и отводящий 6 патрубки, в месте соединения к 15 которой успзнозлены запорные устройства в виде впускной 7 и выпускной 8 клапанов. Внутри мерной емкости 1 смонтированы датчики заполнения 9 и опорожнения 10. При этом сливная кромка отводящего отвер- 20 стия (не показана) мерной емкости расположена ниже сливной кромки отверстия 11 регулировочного сосуда в самом нижнем ее положении, Дозатор для жидкости работает следу- 25 ющим образом. От командоаппзрата 4 подается команда на закрытие выпускного клапана 8, открытие впускного клапана 7 и включение привода З, В процессе заполнения мерной 30 емкости 1 дозируемая жидкость с помощью вращающегося вокруг невертикальной оси регулировочного сосуда 2 перемешивается, поддерживаясь в однородном состоянии. После заполнения жидкостью мерной емко- 35 сти 1 датчик 9 подает команду на перекрытие впускного клапана 7 и установку регулировочного сосуда 2 в положение, обеспечивающее получение из мерной ем Редактор Е. Пэпп кости 1 заданной порции жидкости. Затем подается следующая команда на открытие зыпускного клапана 8 и требуемая порция жидкости выпивается в смесительную емкость для приготовления гипсовых формовочных композиций. При этом в регулировочном сосуде 2 остается количество жидкости в зависимости от угла, заданного в плоскости перпендикулярной оси вращения. После опорожнения мерной емкости 1 датчик 10 дает команду на закрытие выпускного клапана 8. Далее цикл повторяется. Дозатор предлагаемой конструкции компактен, прост и за счет совмещения одним элементом функций регулятора дозы и мешалки обеспечивает однородность дозируемой жидкости. Формула изобретения Дозатор для жидкости, содержащий мерную емкость с отводящим отверстием, с подводящим и отводящим патрубками с запорными устройствами и размещенное внутри мерной емкости средство для изменения ее обьема, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и повышения однородности дозируемой жидкости, средство ДЛЙ изменения обьема мерной емкости выполнено в виде регулировочного сосуда с отверстием, установленного с возможностью вращения вокруг невертикальной оси и фиксации под углом, заданным в плоскости, перпендикулярной указанной оси вращения, при этом сливная кромка отводящего отверстия мерной емкости расположена ниже сливной кромки отверстия регулированного сосуда в самом нижнем ее положении. Составитель Л Каплан Техред М.Моргентал Корректор Н. Ревская Заказ 3980 Тираж 541 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101

Дивитися

Додаткова інформація

Автори англійською

Burlyka Anatolii Pylypovych, Fridman Roman Arkadiiovych, Yukhnovskyi Oleh Serhiiovych, Larionov Mykhailo Tykhonovych

Автори російською

Бурлыка Анатолий Филиппович, Фридман Роман Аркадьевич, Юхновский Олег Сергеевич, Ларионов Михаил Тихонович

МПК / Мітки

МПК: G01F 11/00

Мітки: дозатор, рідини
