Пневматичний пристрій для розпилення

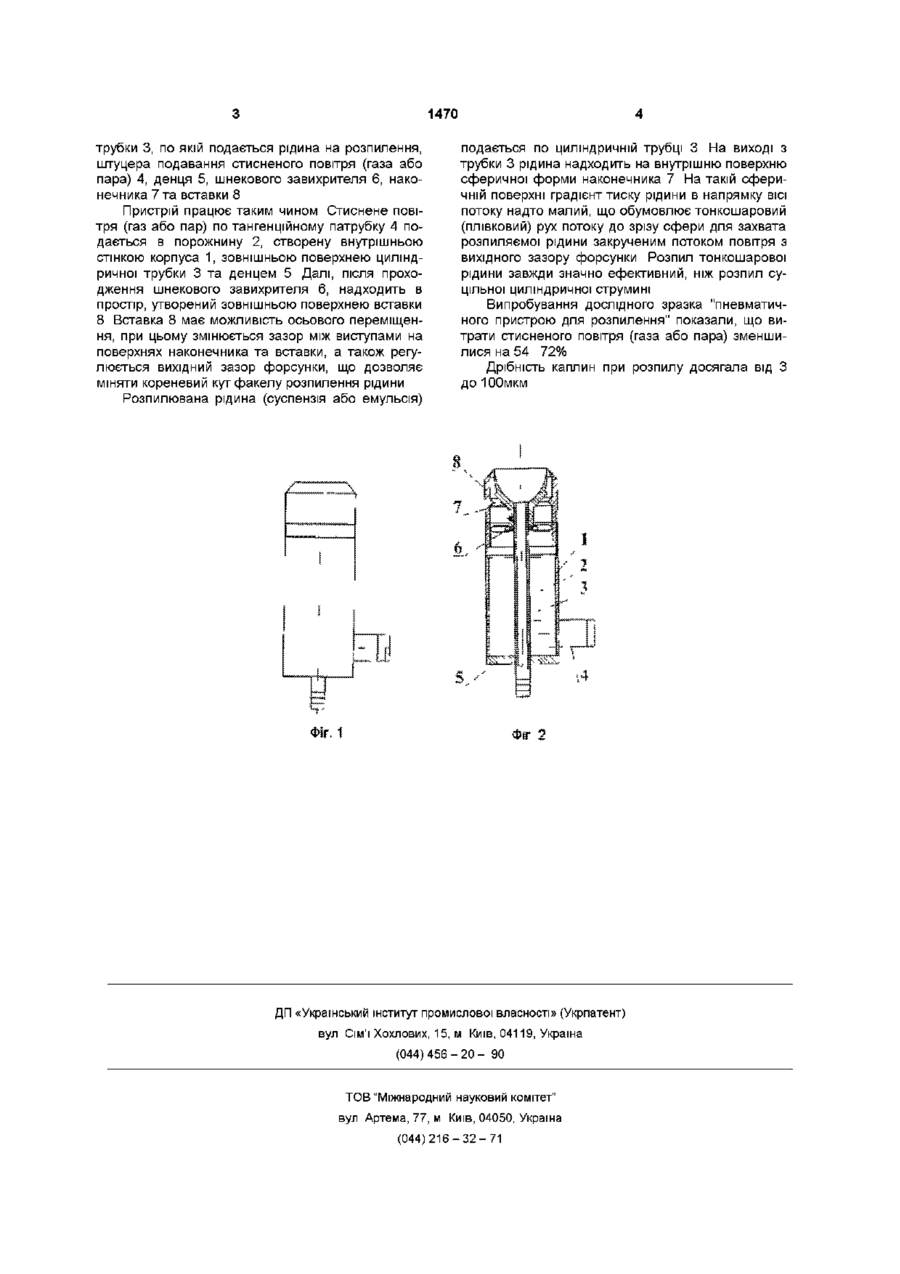

1 Пневматичний пристрій для розпилення, що складається з корпусу, порожнини для тангенціального підведення стисненого повітря та циліндричної трубки, по якій подається рідина на розпилення, яка відрізняється тим, що циліндрична трубка оснащена на виході наконечником, внутрішня поверхня якого має сферичну форму, а зовнішня поверхня наконечника утворює з вставкою регульований кільцевий зазор пристрою 2 Пневматичний пристрій для розпилення за п 1, який відрізняється тим, що сферична поверхня наконечника має низький коефіцієнт тертя 3 Пневматичний пристрій для розпилення за п 1 або 2, який відрізняється тим, що зовнішня поверхня наконечника та внутрішня поверхня вставки мають кільцеві виступи 4 Пневматичний пристрій для розпилення за кожним з пп 1-3, який відрізняється тим, що перед наконечником на трубці встановлений шнековий завихрювач Корисна модель відноситься до пристроїв для розпилення рідин, в'язких рідин та розчинів Пристрій може бути використаний в гірничий, ХІМІЧНІЙ, нафтохімічній, фармацевтичній, харчовій та інших галузях промисловості Відома конструкція пневматичної форсунки [М В Лыков «Сушка распыливанием» - М Пищепромиздат, 1955 г ] , яка складається з корпусу, порожнини для тангенційного підведення стисненого повітря та циліндричної трубки, по якій подається рідина на розпилення Недоліком такої конструкції являє недостатня організація процесу розпилення суцільної циліндрової струмині та зменшення швидкості рідини на виході з сопла форсунки, що значно підвищує витрачання стисненого повітря В основу корисної моделі покладане завдання зменшення витрачання стисненого повітря та розширення діапазону використання пристрою для в'язких рідин та розчинів Для вирішення завдання запропоновано пристрій, який складається з корпусу, порожнини для тангенційного підведення стисненого повітря та циліндричної трубки, по якій подається рідина на розпилення Згідно З винаходом, циліндрична трубка оснащена на виході наконечником, внутрішня поверхня якого має сферичну форму, а зовнішня поверхня наконечника утворює з вставкою регу льований кільцевий зазор пристрою При цьому сферична поверхня наконечника має низький коефіцієнт тертя, а зовнішня поверхня наконечника та внутрішня поверхня вставки мають кільцеві виступи та перед наконечником на трубці встановлений шнековий завихритель Сферична форма внутрішньої поверхні наконечника дозволяє розподіляти тиск та дотичну напруженість (коефіцієнт тертя) потоку по боковій поверхні, що приводить до зміни поля швидкостей потоку та створення зони відриву розпиляємої рідини Низький коефіцієнт тертя сферичної поверхні наконечника дозволяє суттєво розширити діапазон використання пристрою для в'язких рідин та розчинів, тому що при цьому різко підвищується "підсмоктуюча" сила Наявність виступів на ЗОВНІШНІЙ поверхні наконечника та на внутрішній поверхні вставки, а також встановлення шнекового завихрителя збільшує відносну швидкість повітря, яке виходить з сопла Крім того, шнековий завихритель дозволяє підтримувати СПІВВІСНІСТЬ корпусу та циліндричної трубки На фіг 1 зображений загальний вид, на фіг 2 подовжній розріз пристрою Пневматичний пристрій для розпилення складається з корпусу 1, порожнини для тангенційного підведення стисненого повітря 2, циліндричної 1470 трубки 3, по якій подається рідина на розпилення, штуцера подавання стисненого повітря (газа або пара) 4, денця 5, шнекового завихрителя 6, наконечника 7 та вставки 8 Пристрій працює таким чином Стиснене повітря (газ або пар) по тангенційному патрубку 4 подається в порожнину 2, створену внутрішньою стінкою корпуса 1, зовнішньою поверхнею циліндричної трубки 3 та денцем 5 Далі, після проходження шнекового завихрителя 6, надходить в простір, утворений зовнішньою поверхнею вставки 8 Вставка 8 має можливість осьового переміщення, при цьому змінюється зазор між виступами на поверхнях наконечника та вставки, а також регулюється вихідний зазор форсунки, що дозволяє міняти кореневий кут факелу розпилення рідини Розпилювана рідина (суспензія або емульсія) подається по циліндричній трубці 3 На виході з трубки 3 рідина надходить на внутрішню поверхню сферичної форми наконечника 7 На такій сферичній поверхні градієнт тиску рідини в напрямку ВІСІ потоку надто малий, що обумовлює тонкошаровий (плівковий) рух потоку до зрізу сфери для захвата розпиляємої рідини закрученим потоком повітря з вихідного зазору форсунки Розпил тонкошарової рідини завжди значно ефективний, ніж розпилсуцільної циліндричної струмині Випробування дослідного зразка "пневматичного пристрою для розпилення" показали, що витрати стисненого повітря (газа або пара) зменшилися на 54 72% Дрібність каплин при розпилу досягала від З до ЮОмкм ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
