Пристрій для розпилення рідких добрив в процесі обробки грунту

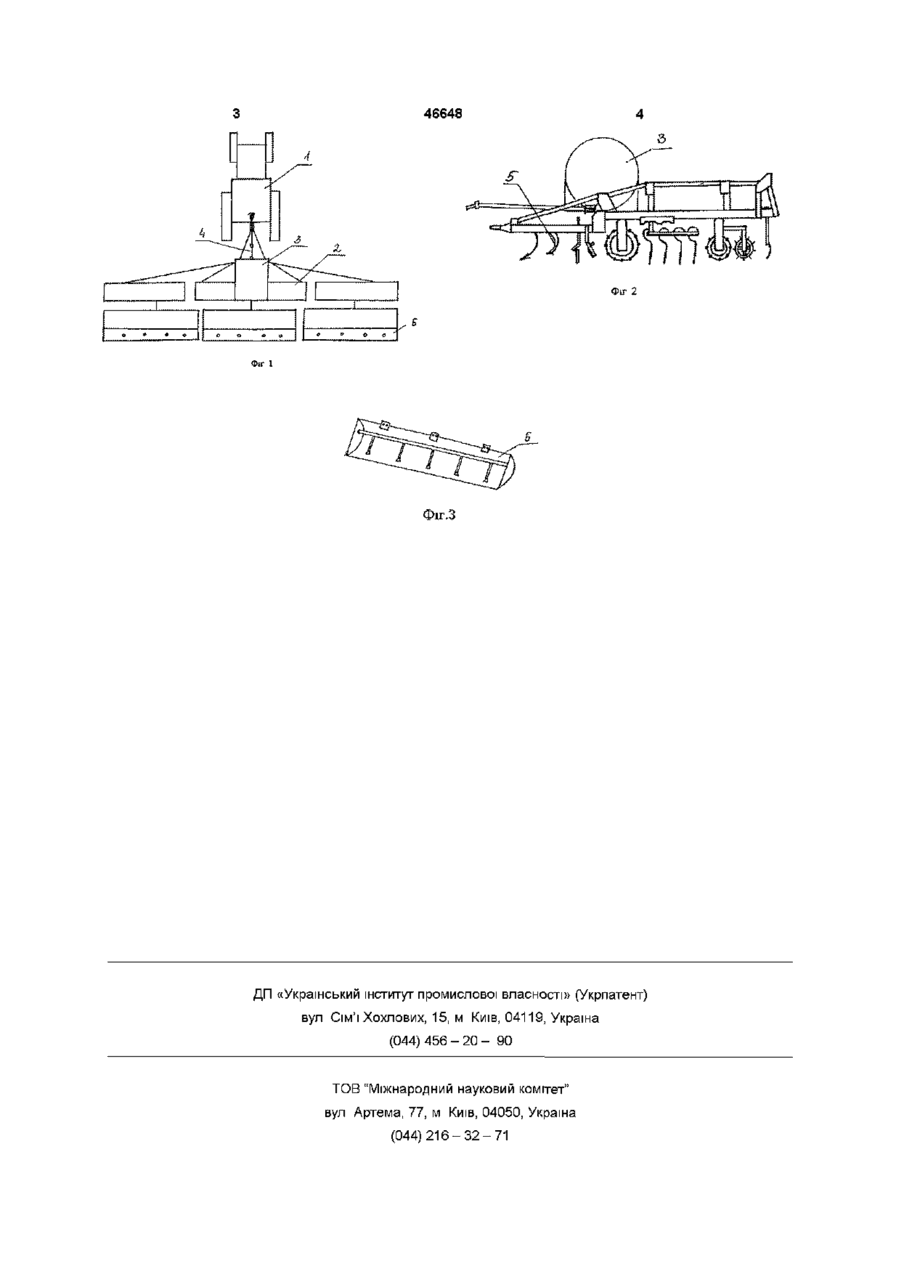

Пристрій для розпилення рідких добрив ґрунтообробного знаряддя, який містить ємність для рідких комплексних добрив і гербіцидів, систему нагнітання і дозування, розпилювачі, який відрізняється тим, що на задній рамі ґрунтообробного знаряддя на спеціальних кронштейнах розміщений відбивний лоток з закріпленими на ньому розпилювачами рідких добрив, розташованими по всьому фронту лотка, причому висота розташування розпилюючих форсунок в залежності від заглиблення ґрунтообробного знаряддя регулюється положенням відбивного лотка Винахід відноситься до сільськогосподарського машинобудівництва, зокрема до ґрунтообробної техніки, може бути використаним в сільськогосподарському виробництві Відоме грунтооброблююче знаряддя, забезпечує обробку ґрунту, (авторське свідоцтво SU 178206 А1, SU 1766306 А1 та ІНШІ), котре має раму з закріпленими на ній робочими органами для культивації Разом з тим, маються агрегатиоприскувачі, котрі, в залежності з технічними картами обробки ґрунту забезпечують внесення рідких добрив Для сумісництва технологічних операцій культивації ґрунту і внесення в нього рідких добрив, а також для зниження енерго-працевитрат пропонується пристрій до випускаємих машинобудівництвом грунтооброблюючих знарядь типу Euro-PAK В якості прототипа вибрано грунтооброблююче знаряддя, з'єднуюче використання ряда грунтооброблюючих операцій (лущення, культивація, обробка ґрунту без обороту пласта) В основу винахода покладена задача створення пристрою забезпечуючого внесення рідких добрив після виконування робочими органами попередніх (однієї або декількох), згідно технологічної карти, операцій передпосівного обробітку ґрунту Поставлена задача досягається тим, що на несучій рамі робочих органів грунтооброблюючого знаряддя виконуючих останню технологічну операцію, установлені відбивні лотки, маючи закріплену на них систему трубопроводів і розпилювачів рідких добрив, а на корпусі грунтооброблюючого знаряддя встановлена ємність для рідких добрив і насосна система Суть винаходу пояснюється кресленням, де на фіг 1 зображена зчіпка трактора 1 з агрегатуємим пристроєм 2 на якому розміщена ємність для рідких добрив 3 із якої рідкі добрива перекачуються за допомогою насоса приведеного в обертання привідним валом 4 в систему розпилення добрив, об'єднану відбивними лотками 5 На фіг 2 зображено багатопрофільне грунтооброблююче знаряддя (вид збоку) на якому відбивні лотки 5 розташовані спереду основних робочих органів, забезпечуючих обробку ґрунту, за схемою розміщення операцій на одному знарядді На фіг 3 зображено в аксонометрії відкидний відбивний лоток з розпилювачами Технологічний процес внесення рідких добрив в ґрунт здійснюється після попереднього рихлення першим рядом робочих органів рихлення, потім через систему розпилення зі щитками, дають можливість здійснити розвіювання добрив вітром, вносяться рідкі добрива Далі різнопрофільні робочі органи, кожен ряд зі своїм функціональним призначенням завершують обробку ґрунту 00 (О (О 46648 Фіг 2 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
