Секція опалювального радіатора

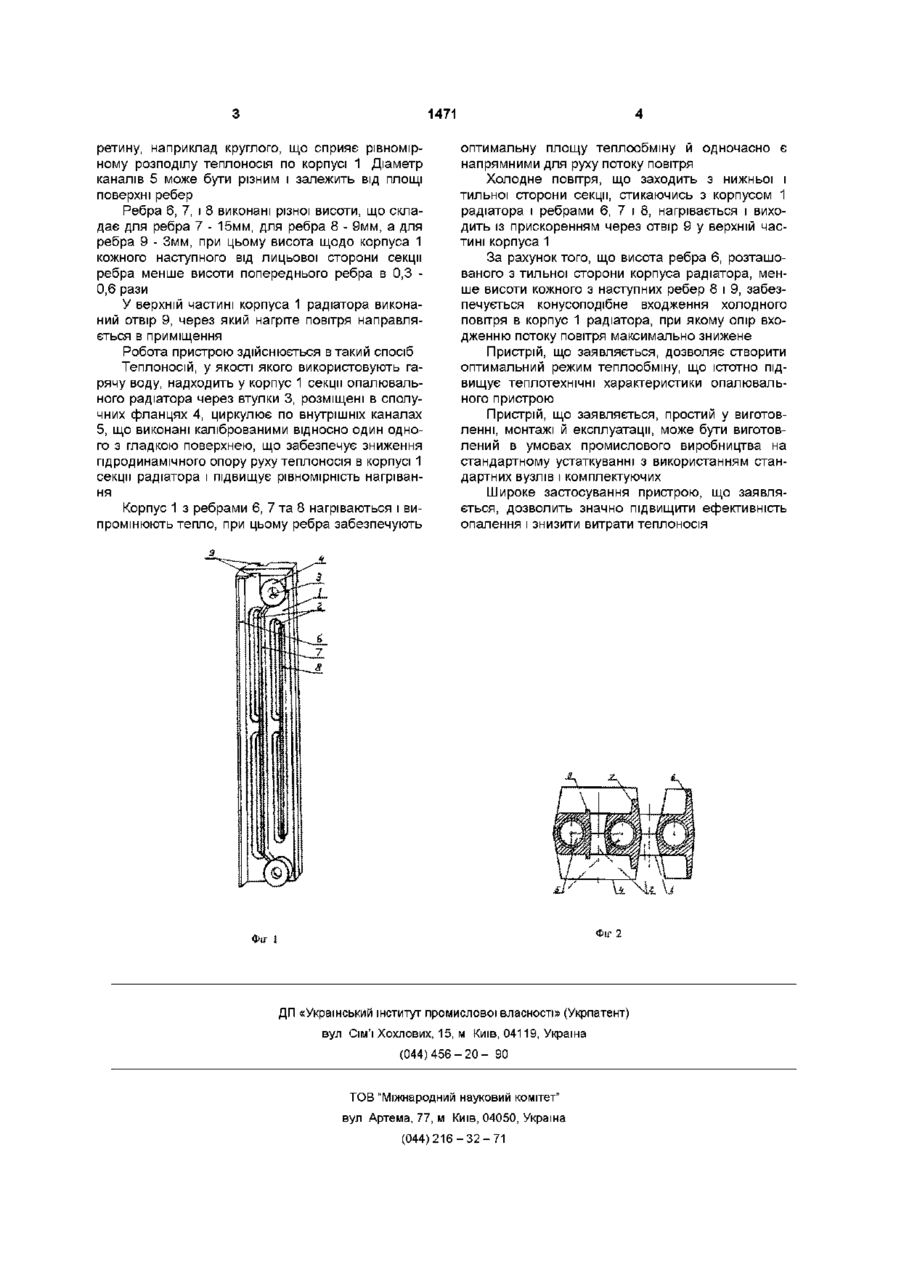

Секція опалювального радіатора, що включає чавунний корпус з наскрізними отворами для повітря, втулки і фланці для з'єднання секцій, подачі і відводу гарячої води, внутрішні канали для циркуляції рідини в корпусі, ребра для тепловідводу і направлення циркуляції повітря, яка відрізняється тим, що внутрішні канали виконані каліброваними відносно один одного з гладкою поверхнею, а ребра виконані різної висоти, при чому висота щодо корпусу кожного наступного від лицьового боку секції ребра менше висоти попереднього в 0,3-0,6 раза Корисна модель відноситься до теплотехнічної галузі промисловості, а саме, до опалювальних приладів для обігріву приміщень житлових і промислових будинків Ефективність опалення багато в чому залежить від того, наскільки інтенсивно відбувається процес теплообміну Відомий пристрій секції опалювального радіатора, що включає, корпус з наскрізними отворами для повітря, втулки і фланці для з'єднання секцій, подачі і відводу теплоносія, внутрішні канали для циркуляції рідини, у корпусі, ребра для тепловідводу і напрямку циркуляції повітря, виїмка для проходу гарячого повітря [ДСТУ Б В 2 5-2-95 Радіатори опалювальні чавунні ] У відомому пристрої ребра дозволяють збільшити площу теплообміну Недоліком відомого пристрою є те, що ребра, установлені з тильної сторони корпуса радіатора, створюють додатковий опір входженню потоку холодного повітря з тильної сторони Крім того, нерівномірний перетин внутрішніх каналів із шорсткуватою поверхнею створює додатковий опір потоку теплоносія в корпусі, сприяє осадженню вапняних відкладень на внутрішніх стінках радіатора, що у свою чергу сповільнює процес теплопередачі і значно знижує ефективність обігріву В основу корисної моделі поставлена задача створення такої конструкції секції опалювального радіатора, застосування якої дозволило б інтенсифікувати процес теплопередачі, і тим самим підвищити ефективність обігріву Поставлена задача вирішується тим, що в секції опалювального радіатора, що включає, чавун ний корпус з наскрізними отворами для повітря, втулки і фланці для з'єднання секцій, подачі і відводу гарячої води, внутрішні канали для циркуляції рідини в корпусі, ребра для тепловідводу і напрямку циркуляції повітря, ВІДПОВІДНО до корисної моделі, внутрішні канали виконані каліброваними відносно один одного з гладкою поверхнею, а ребра виконані різної висоти, при цьому висота щодо корпуса кожного наступного від лицьової сторони секції ребра, менше висоти попереднього в 0,3 0,6 рази Виконання каналів каліброваними відносно один одного з гладкою поверхнею, дозволяє рівномірно розподіляти потік теплоносія в корпусі радіатора і збільшити його швидкість, а запропонована конструкція ребер дозволяє зменшити опір входження повітря з тильної сторони і забезпечує конусоподібне входження повітряного потоку в корпус радіатора Запропонована сукупність ознак дозволяє, інтенсифікувати процес тепловіддачі і .таким чином, підвищити ефективність обігріву Надалі пристрій, пояснюється докладним описом його виконання з посиланнями на креслення На фіг 1 представлена секція опалювального радіатора (загальний вид) На фіг 2 представлена секція опалювального радіатора (поперечний розріз) Секції опалювального радіатора включають чавунний корпус 1 з наскрізними отворами 2 для повітря, втулки 3 і фланці 4, призначені для з'єднання окремих секцій, а так само для подачі і відводу теплоносія, внутрішні канали 5 для циркуляції рідини в корпусі 1, ребра 6, 7, і 8 для тепловідводу і напрямку циркуляції повітря Внутрішні канали 5 виконані каліброваного пе 1471 ретину, наприклад круглого, що сприяє рівномірному розподілу теплоносія по корпусі 1 Діаметр каналів 5 може бути різним і залежить від площі поверхні ребер Ребра 6, 7, і 8 виконані різної висоти, що складає для ребра 7 - 15мм, для ребра 8 - 9мм, а для ребра 9 - Змм, при цьому висота щодо корпуса 1 кожного наступного від лицьової сторони секції ребра менше висоти попереднього ребра в 0,3 0,6 рази У верхній частині корпуса 1 радіатора виконаний отвір 9, через який нагріте повітря направляється в приміщення Робота пристрою здійснюється в такий спосіб Теплоносій, у якості якого використовують гарячу воду, надходить у корпус 1 секції опалювального радіатора через втулки 3, розміщені в сполучних фланцях 4, циркулює по внутрішніх каналах 5, що виконані каліброваними відносно один одного з гладкою поверхнею, що забезпечує зниження гідродинамічного опору руху теплоносія в корпусі 1 секції радіатора і підвищує рівномірність нагрівання Корпус 1 з ребрами 6, 7 та 8 нагріваються і випромінюють тепло, при цьому ребра забезпечують оптимальну площу теплообміну й одночасно є напрямними для руху потоку повітря Холодне повітря, що заходить з нижньої і тильної сторони секції, стикаючись з корпусом 1 радіатора і ребрами 6, 7 і 8, нагрівається і виходить із прискоренням через отвір 9 у верхній частині корпуса 1 За рахунок того, що висота ребра 6, розташованого з тильної сторони корпуса радіатора, менше висоти кожного з наступних ребер 8 і 9, забезпечується конусоподібне входження холодного повітря в корпус 1 радіатора, при якому опір входженню потоку повітря максимально знижене Пристрій, що заявляється, дозволяє створити оптимальний режим теплообміну, що істотно підвищує теплотехнічні характеристики опалювального пристрою Пристрій, що заявляється, простий у виготовленні, монтажі й експлуатації, може бути виготовлений в умовах промислового виробництва на стандартному устаткуванні з використанням стандартних вузлів і комплектуючих Широке застосування пристрою, що заявляється, дозволить значно підвищити ефективність опалення і знизити витрати теплоносія Фіг 2 Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
