Пристрій захисту від струмів витоку
Номер патенту: 14850
Опубліковано: 15.05.2006
Автори: Борзілов Віктор Васильович, Дзюбан Віталій Серафимович
Формула / Реферат
Пристрій захисту від струмів витоку, що містить блок контролю ізоляції, вузол приєднання цього блока до фаз мережі, що захищається, після контактів захисного комутаційного апарата, перше джерело постійної напруги, приєднане до мережі після контактів захисного комутаційного апарата, ланцюг обмеження вимірювального струму, включений між зазначеним вузлом приєднання та затиском, що заземлює, електромагнітне реле, замикальний контакт якого включений паралельно зазначеному ланцюгу обмеження вимірювального струму, який відрізняється тим, що в нього додатково введені друге джерело постійної напруги, приєднане до мережі перед контактами захисного комутаційного апарата, два зустрічно включених діода, кожен з яких включений згідно з указаними вище джерелами постійної напруги, та підсилювач, вхід якого підключений до першого джерела постійної напруги, а вихід - через обмотку згаданого реле до точки з'єднання зазначених діодів.
Текст

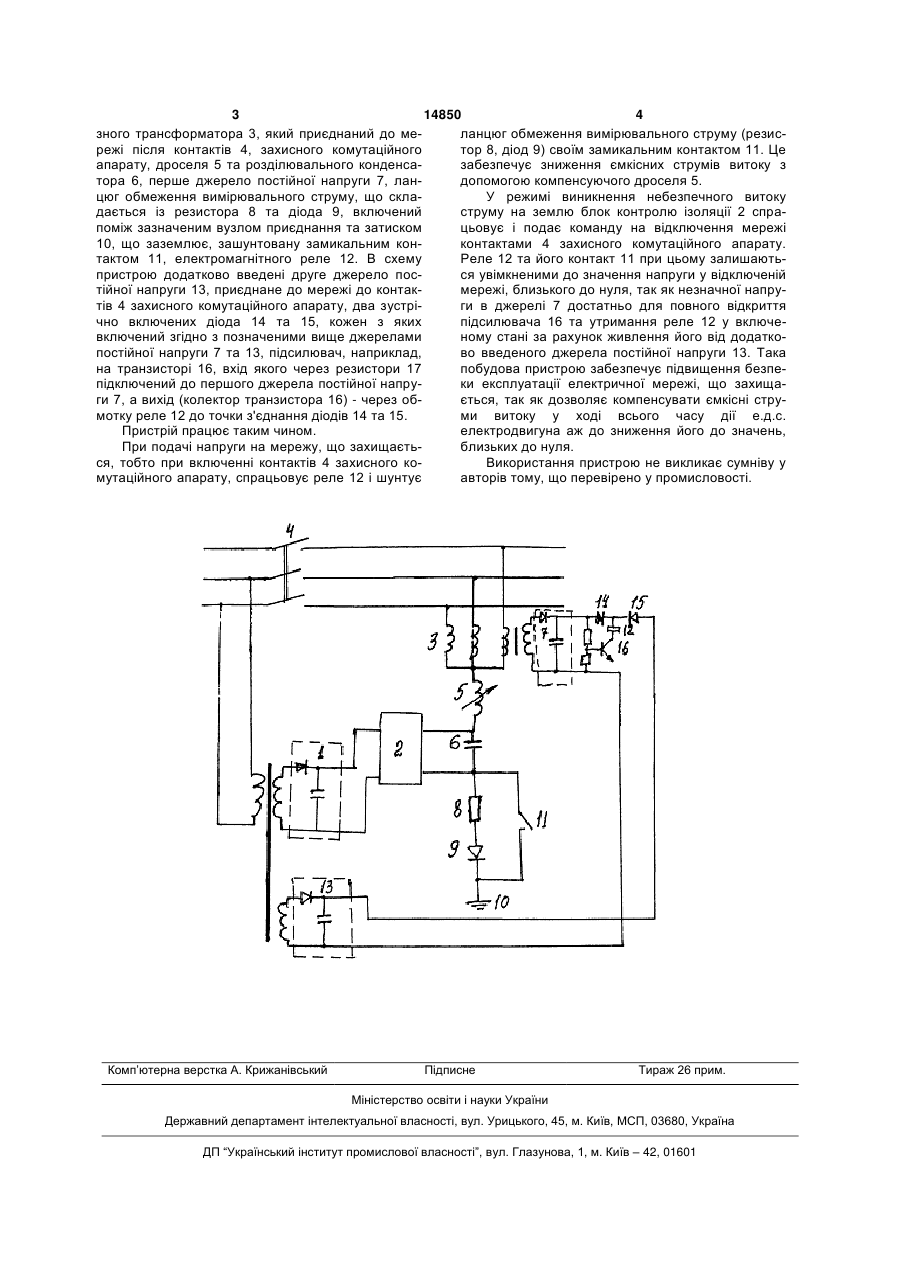

Пристрій захисту від струмів витоку, що містить блок контролю ізоляції, вузол приєднання цього блока до фаз мережі, що захищається, після контактів захисного комутаційного апарата, перше джерело постійної напруги, приєднане до мережі після контактів захисного комутаційного апарата, 3 14850 4 зного трансформатора 3, який приєднаний до меланцюг обмеження вимірювального струму (резисрежі після контактів 4, захисного комутаційного тор 8, діод 9) своїм замикальним контактом 11. Це апарату, дроселя 5 та розділювального конденсазабезпечує зниження ємкісних струмів витоку з тора 6, перше джерело постійної напруги 7, ландопомогою компенсуючого дроселя 5. цюг обмеження вимірювального струму, що склаУ режимі виникнення небезпечного витоку дається із резистора 8 та діода 9, включений струму на землю блок контролю ізоляції 2 спрапоміж зазначеним вузлом приєднання та затиском цьовує і подає команду на відключення мережі 10, що заземлює, зашунтовану замикальним конконтактами 4 захисного комутаційного апарату. тактом 11, електромагнітного реле 12. В схему Реле 12 та його контакт 11 при цьому залишаютьпристрою додатково введені друге джерело посся увімкненими до значення напруги у відключеній тійної напруги 13, приєднане до мережі до контакмережі, близького до нуля, так як незначної напрутів 4 захисного комутаційного апарату, два зустріги в джерелі 7 достатньо для повного відкриття чно включених діода 14 та 15, кожен з яких підсилювача 16 та утримання реле 12 у включевключений згідно з позначеними вище джерелами ному стані за рахунок живлення його від додаткопостійної напруги 7 та 13, підсилювач, наприклад, во введеного джерела постійної напруги 13. Така на транзисторі 16, вхід якого через резистори 17 побудова пристрою забезпечує підвищення безпепідключений до першого джерела постійної напруки експлуатації електричної мережі, що захищаги 7, а вихід (колектор транзистора 16) - через обється, так як дозволяє компенсувати ємкісні струмотку реле 12 до точки з'єднання діодів 14 та 15. ми витоку у ході всього часу дії е.д.с. Пристрій працює таким чином. електродвигуна аж до зниження його до значень, При подачі напруги на мережу, що захищаєтьблизьких до нуля. ся, тобто при включенні контактів 4 захисного коВикористання пристрою не викликає сумніву у мутаційного апарату, спрацьовує реле 12 і шунтує авторів тому, що перевірено у промисловості. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for protection against leakage currents
Автори англійськоюDziuban Vitalii Serafymovych
Назва патенту російськоюУстройство для защиты от токов утечки
Автори російськоюДзюбан Виталий Серафимович
МПК / Мітки
МПК: H02H 3/16
Мітки: захисту, пристрій, струмів, витоку
