Пристрій акустичного контролю

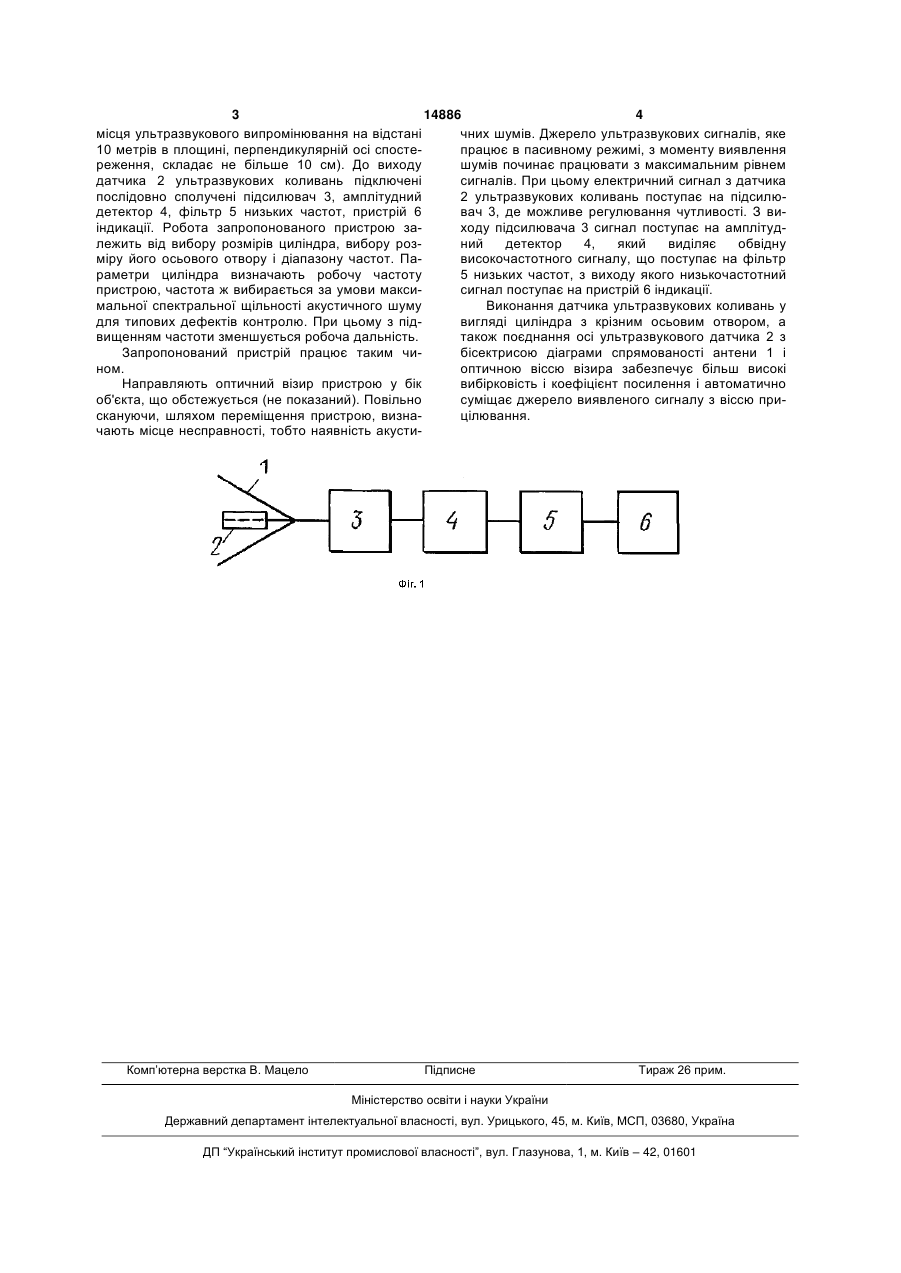

Пристрій акустичного контролю, що містить приймальну антену, виконану у вигляді рупора, датчик ультразвукових коливань, який відрізняється тим, що містить візир, при цьому датчик ультразвукових коливань розташований всередині рупора і виконаний у вигляді п'єзокерамічного циліндра з крізним осьовим отвором, причому подовжня вісь п'єзокерамічного циліндра поєднується з бісектрисою діаграми спрямованості антени і оптичною віссю візира. (13) 14886 (11) ного тиску, при проведенні ремонтних і випробувальних робіт. В основу корисної моделі покладена задача розширення експлуатаційних можливостей пристроїв контролю і підвищення точності локалізації джерела акустичного сигналу при дистанційному контролі. Поставлена задача вирішується тим, що пристрій акустичного контролю, який містить приймальну антену, виконану у вигляді рупора, датчик ультразвукових коливань, згідно з винаходом, містить візир оптичної системи, при цьому датчик ультразвукових коливань, виконаний у вигляді циліндра з крізним осьовим отвором, розташовується всередині рупора, причому подовжня вісь п'єзокерамічного циліндра поєднується з бісектрисою діаграми спрямованості антени і оптичною віссю візира. На Фіг. зображена схема запропонованого пристрою акустичного контролю. У центрі антени (рупора) 1 розміщений датчик 2 ультразвукових коливань, виконаний у вигляді п'єзокерамічного циліндра з крізним осьовим отвором, при цьому подовжня вісь п'єзокерамічного циліндра суміщена з бісектрисою діаграми спрямованості антени 1 і оптичною віссю візира (не показаний), чим забезпечується якісне візуальне спостереження і висока точність локалізації місця знаходження дефекту (погрішність визначення UA Корисна модель призначена переважно для дистанційного контролю електротехнічного обладнання, а також для використання у вимірювальній і випробувальній техніці. Відомий акустичний пристрій, що використовується в промисловості, для визначення місця витоку повітря або газу УД-8 (розроблений в Нижньому Новгороді), що містить корпус, зчленовану з ним антену, виконану у вигляді рупора, датчик ультразвукових коливань. Даний пристрій забезпечує контроль витоку тільки в місці його безпосереднього розташування і до його недоліків можна віднести відсутність контролю за об'єктом під час експлуатації на відстані, приблизно, 25-30 метрів від об'єкта, що досліджується. При захисті електротехнічного обладнання, коли використовуються високовольтні ізолятори, що являють собою гірлянду ізоляторів довжиною більше метра і необхідно визначити витік струму, виникає потреба в пристрої, що точно визначає конкретну ланку в гірлянді ізоляторів, в якій відбувається витік струму. Використання тих явищ, що витік струму супроводжується коронним розрядом і акустичним шумом, а витік газу в системах підвищеного тиску також супроводжується акустичним шумом, дозволило створити пристрій для контролю як електротехнічного обладнання, так і для систем підвище U RU, Карташов Юрій Міхайло (19) (21) 20021210393 (22) 20.12.2002 (24) 15.06.2006 (31) 2002129021 (32) 29.10.2002 (33) RU (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Едвабнік Валєрій Грігорьєвіч, Анатолій Сємьоновіч, RU, Антонов віч, RU (73) Едвабнік Валєрій Грігорьєвіч, Анатолій Сємьоновіч, RU, Антонов віч, RU 2 3 14886 4 місця ультразвукового випромінювання на відстані чних шумів. Джерело ультразвукових сигналів, яке 10 метрів в площині, перпендикулярній осі спостепрацює в пасивному режимі, з моменту виявлення реження, складає не більше 10 см). До виходу шумів починає працювати з максимальним рівнем датчика 2 ультразвукових коливань підключені сигналів. При цьому електричний сигнал з датчика послідовно сполучені підсилювач 3, амплітудний 2 ультразвукових коливань поступає на підсилюдетектор 4, фільтр 5 низьких частот, пристрій 6 вач 3, де можливе регулювання чутливості. З виіндикації. Робота запропонованого пристрою заходу підсилювача 3 сигнал поступає на амплітудлежить від вибору розмірів циліндра, вибору розний детектор 4, який виділяє обвідну міру його осьового отвору і діапазону частот. Пависокочастотного сигналу, що поступає на фільтр раметри циліндра визначають робочу частоту 5 низьких частот, з виходу якого низькочастотний пристрою, частота ж вибирається за умови максисигнал поступає на пристрій 6 індикації. мальної спектральної щільності акустичного шуму Виконання датчика ультразвукових коливань у для типових дефектів контролю. При цьому з підвигляді циліндра з крізним осьовим отвором, а вищенням частоти зменшується робоча дальність. також поєднання осі ультразвукового датчика 2 з Запропонований пристрій працює таким чибісектрисою діаграми спрямованості антени 1 і ном. оптичною віссю візира забезпечує більш високі Направляють оптичний візир пристрою у бік вибірковість і коефіцієнт посилення і автоматично об'єкта, що обстежується (не показаний). Повільно суміщає джерело виявленого сигналу з віссю прискануючи, шляхом переміщення пристрою, визнацілювання. чають місце несправності, тобто наявність акусти Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
