Пристрій для електрично-скануючого електромагнітно-акустичного неруйнівного контролю струмопровідних матеріалів

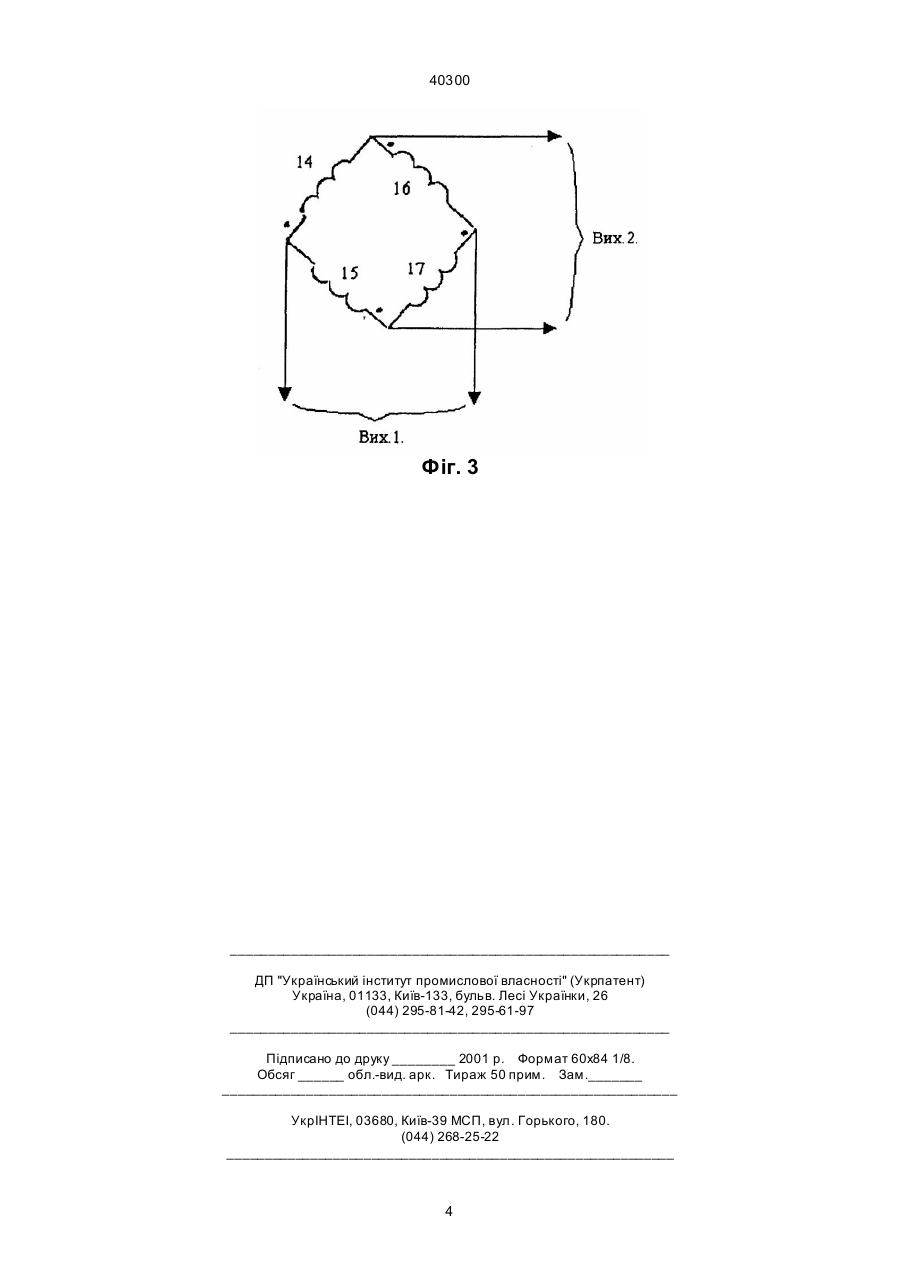

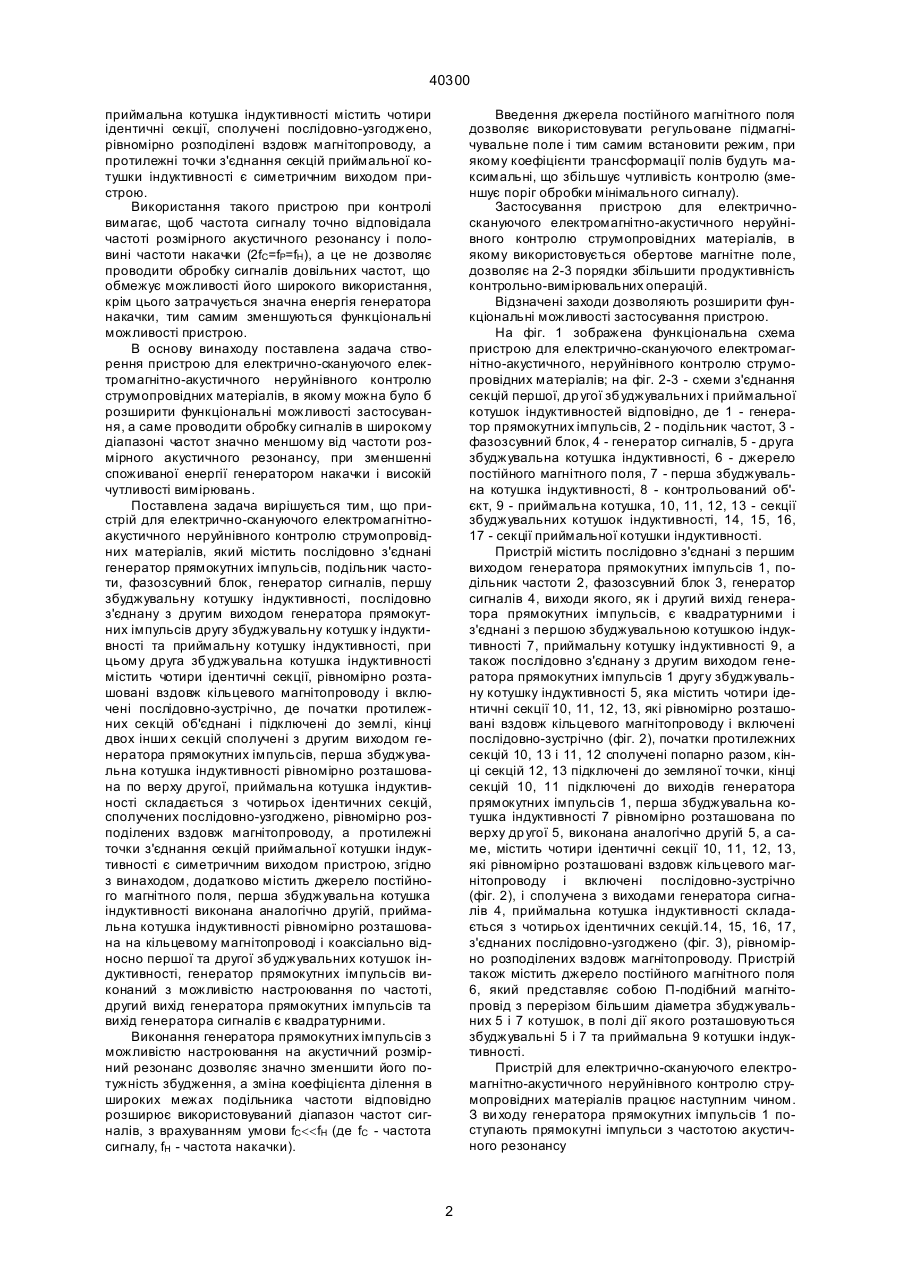

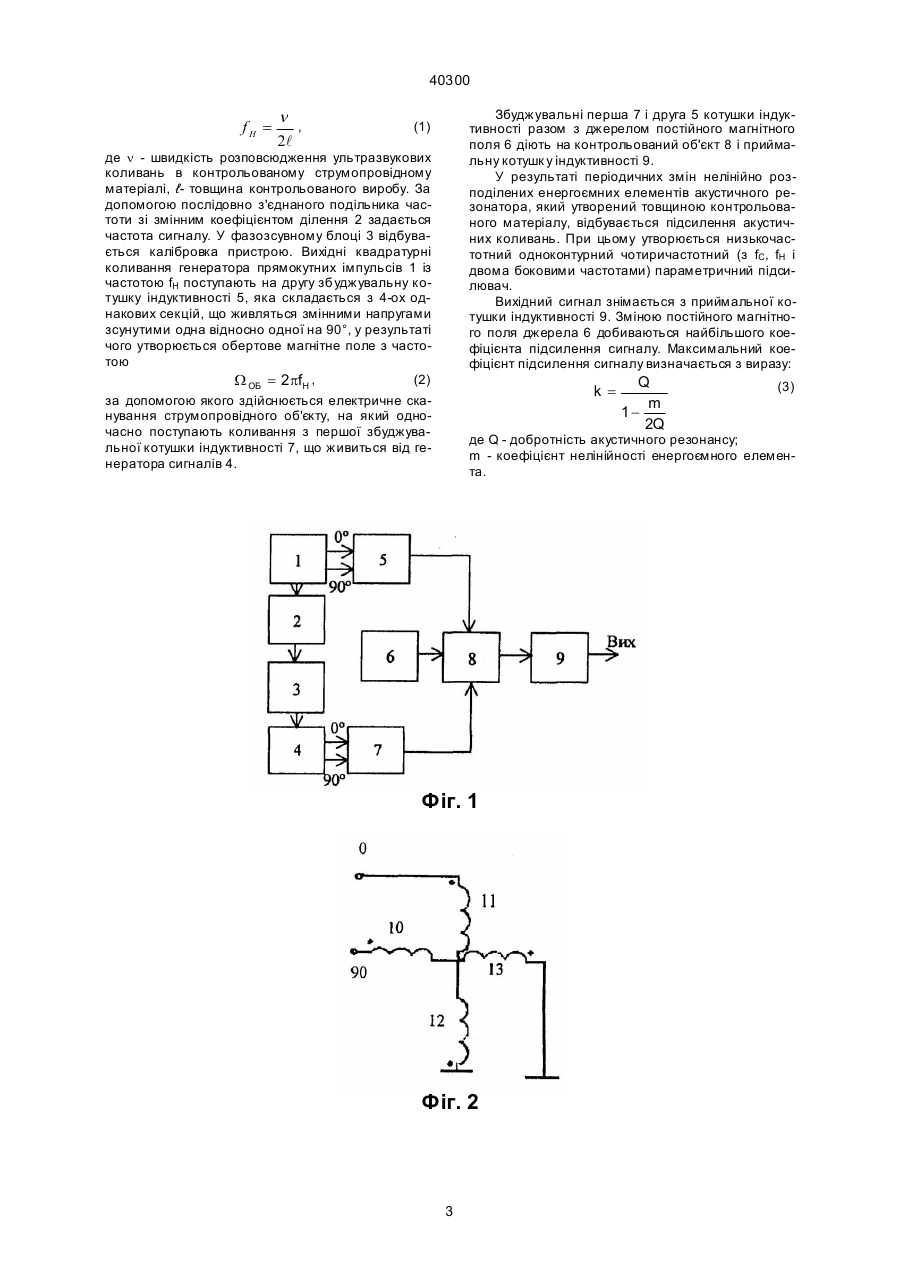

Пристрій для електрично-скануючого, електромагнітно-акустичного неруйнівного контролю струмопровідних матеріалів, який містить послідовно з'єднані генератор прямокутних імпульсів, подільник частоти, фазозсувний блок, генератор сигналів, першу збуджувальну котушку індуктивності, а також послідовно з'єднану з другим виходом генератора прямокутних імпульсів другу збуджувальну котушку індуктивності та приймальну котушку індуктивності, при цьому друга збуджувальна котушка індуктивності містить чотири ідентичні секції, рівномірно розташовані вздовж кіль 40300 приймальна котушка індуктивності містить чотири ідентичні секції, сполучені послідовно-узгоджено, рівномірно розподілені вздовж магнітопроводу, а протилежні точки з'єднання секцій приймальної котушки індуктивності є симетричним виходом пристрою. Використання такого пристрою при контролі вимагає, щоб частота сигналу точно відповідала частоті розмірного акустичного резонансу і половині частоти накачки (2fC=fP=fН), а це не дозволяє проводити обробку сигналів довільних частот, що обмежує можливості його широкого використання, крім цього затрачується значна енергія генератора накачки, тим самим зменшуються функціональні можливості пристрою. В основу винаходу поставлена задача створення пристрою для електрично-скануючого електромагнітно-акустичного неруйнівного контролю струмопровідних матеріалів, в якому можна було б розширити функціональні можливості застосування, а саме проводити обробку сигналів в широкому діапазоні частот значно меншому від частоти розмірного акустичного резонансу, при зменшенні споживаної енергії генератором накачки і високій чутливості вимірювань. Поставлена задача вирішується тим, що пристрій для електрично-скануючого електромагнітноакустичного неруйнівного контролю струмопровідних матеріалів, який містить послідовно з'єднані генератор прямокутних імпульсів, подільник частоти, фазозсувний блок, генератор сигналів, першу збуджувальну котушку індуктивності, послідовно з'єднану з другим виходом генератора прямокутних імпульсів другу збуджувальну котушк у індуктивності та приймальну котушку індуктивності, при цьому друга зб уджувальна котушка індуктивності містить чотири ідентичні секції, рівномірно розташовані вздовж кільцевого магнітопроводу і включені послідовно-зустрічно, де початки протилежних секцій об'єднані і підключені до землі, кінці двох інши х секцій сполучені з другим виходом генератора прямокутних імпульсів, перша збуджувальна котушка індуктивності рівномірно розташована по верху другої, приймальна котушка індуктивності складається з чотирьох ідентичних секцій, сполучених послідовно-узгоджено, рівномірно розподілених вздовж магнітопроводу, а протилежні точки з'єднання секцій приймальної котушки індуктивності є симетричним виходом пристрою, згідно з винаходом, додатково містить джерело постійного магнітного поля, перша збуджувальна котушка індуктивності виконана аналогічно другій, приймальна котушка індуктивності рівномірно розташована на кільцевому магнітопроводі і коаксіально відносно першої та другої зб уджувальних котушок індуктивності, генератор прямокутних імпульсів виконаний з можливістю настроювання по частоті, другий вихід генератора прямокутних імпульсів та вихід генератора сигналів є квадратурними. Виконання генератора прямокутних імпульсів з можливістю настроювання на акустичний розмірний резонанс дозволяє значно зменшити його потужність збудження, а зміна коефіцієнта ділення в широких межах подільника частоти відповідно розширює використовуваний діапазон частот сигналів, з врахуванням умови fС
