Установка для випробування металів на розтяг в середовищі газів при високих температурах та тисках

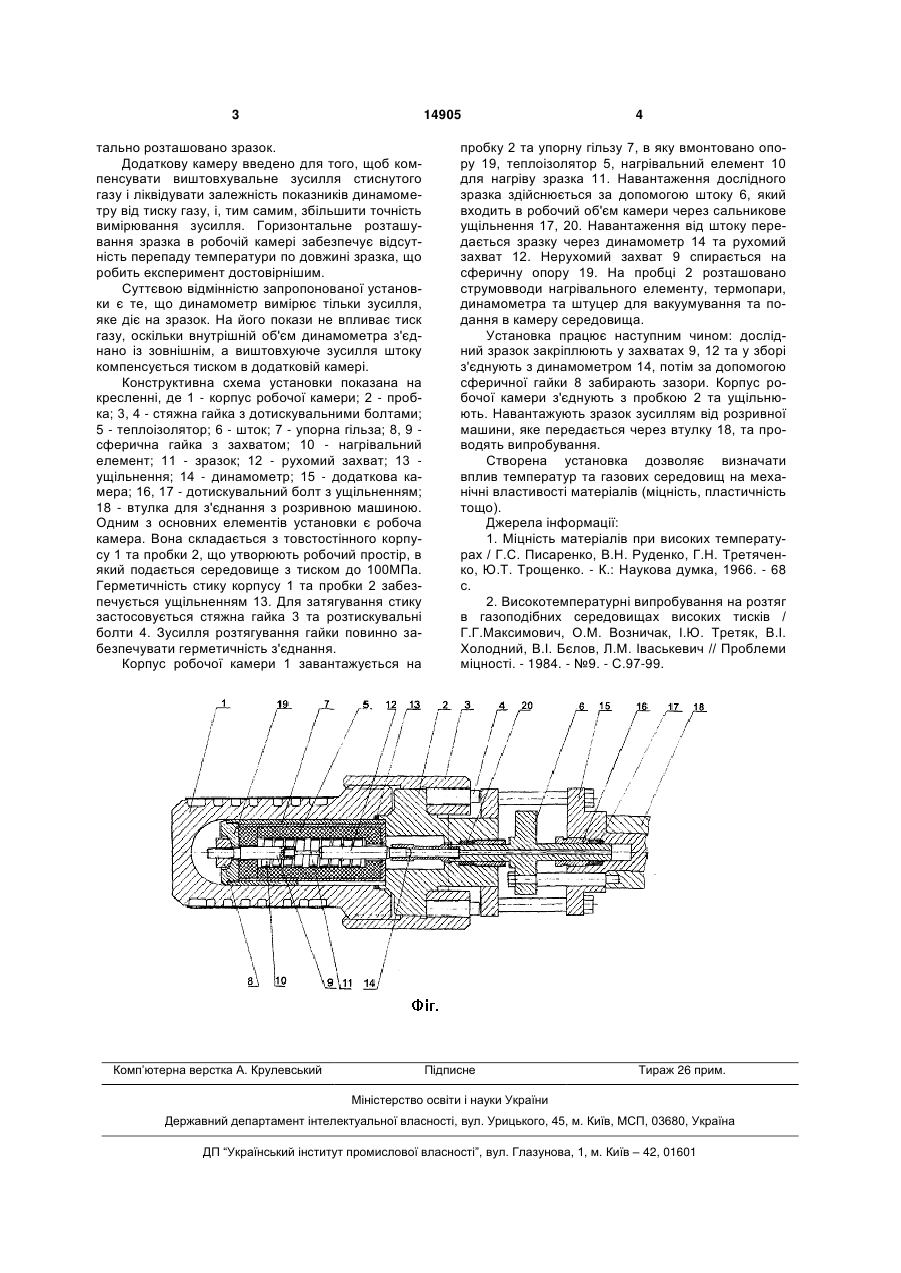

Установка для випробування металів на розтяг в середовищі газів при високих температурах та тисках, яка містить робочу камеру, встановлену на розривну машину, динамометричний шток, через який передається зусилля на захвати та зразок, нагрівальний елемент, струмовводи, яка відрізняється тим, що введено додаткову камеру, яка герметично з'єднана з робочою камерою, в якій горизонтально розташовано зразок. (19) (21) a200511530 (22) 05.12.2005 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Гребенюк Станіслав Олексійович, Витвицький Віктор Іванович, Бережницька Марія Пилипівна, Хруник Роман Андрійович (73) ФІЗИКО-МЕХАНІЧНИЙ ІНСТИТУТ ІМ Г.В.КАРПЕНКА НАН УКРАЇНИ 3 14905 тально розташовано зразок. Додаткову камеру введено для того, щоб компенсувати виштовхувальне зусилля стиснутого газу і ліквідувати залежність показників динамометру від тиску газу, і, тим самим, збільшити точність вимірювання зусилля. Горизонтальне розташування зразка в робочій камері забезпечує відсутність перепаду температури по довжині зразка, що робить експеримент достовірнішим. Суттєвою відмінністю запропонованої установки є те, що динамометр вимірює тільки зусилля, яке діє на зразок. На його покази не впливає тиск газу, оскільки внутрішній об'єм динамометра з'єднано із зовнішнім, а виштовхуюче зусилля штоку компенсується тиском в додатковій камері. Конструктивна схема установки показана на кресленні, де 1 - корпус робочої камери; 2 - пробка; 3, 4 - стяжна гайка з дотискувальними болтами; 5 - теплоізолятор; 6 - шток; 7 - упорна гільза; 8, 9 сферична гайка з захватом; 10 - нагрівальний елемент; 11 - зразок; 12 - рухомий захват; 13 ущільнення; 14 - динамометр; 15 - додаткова камера; 16, 17 - дотискувальний болт з ущільненням; 18 - втулка для з'єднання з розривною машиною. Одним з основних елементів установки є робоча камера. Вона складається з товстостінного корпусу 1 та пробки 2, що утворюють робочий простір, в який подається середовище з тиском до 100МПа. Герметичність стику корпусу 1 та пробки 2 забезпечується ущільненням 13. Для затягування стику застосовується стяжна гайка 3 та розтискувальні болти 4. Зусилля розтягування гайки повинно забезпечувати герметичність з'єднання. Корпус робочої камери 1 завантажується на Комп’ютерна верстка А. Крулевський 4 пробку 2 та упорну гільзу 7, в яку вмонтовано опору 19, теплоізолятор 5, нагрівальний елемент 10 для нагріву зразка 11. Навантаження дослідного зразка здійснюється за допомогою штоку 6, який входить в робочий об'єм камери через сальникове ущільнення 17, 20. Навантаження від штоку передається зразку через динамометр 14 та рухомий захват 12. Нерухомий захват 9 спирається на сферичну опору 19. На пробці 2 розташовано струмовводи нагрівального елементу, термопари, динамометра та штуцер для вакуумування та подання в камеру середовища. Установка працює наступним чином: дослідний зразок закріплюють у захватах 9, 12 та у зборі з'єднують з динамометром 14, потім за допомогою сферичної гайки 8 забирають зазори. Корпус робочої камери з'єднують з пробкою 2 та ущільнюють. Навантажують зразок зусиллям від розривної машини, яке передається через втулку 18, та проводять випробування. Створена установка дозволяє визначати вплив температур та газових середовищ на механічні властивості матеріалів (міцність, пластичність тощо). Джерела інформації: 1. Міцність матеріалів при високих температурах / Г.С. Писаренко, В.Н. Руденко, Г.Н. Третяченко, Ю.Т. Трощенко. - К.: Наукова думка, 1966. - 68 с. 2. Високотемпературні випробування на розтяг в газоподібних середовищах високих тисків / Г.Г.Максимович, О.М. Возничак, І.Ю. Третяк, В.І. Холодний, В.І. Бєлов, Л.М. Іваськевич // Проблеми міцності. - 1984. - №9. - С.97-99. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
