Маятниковий копер для випробування зразків на ударний розтяг
Формула / Реферат
Маятниковий копер для випробування зразків на ударний розтяг, що має отвір у вантажі маятника для установки зразка в захватах, який відрізняється тим, що копер обладнаний пристроєм, встановленим у отворі вантажу, який містить два вкладиші з різьбовими отворами для кріплення зразка і фланець, встановлений з можливістю взаємодії з упорами копра для створення ударного розтягувального навантаження зразка.
Текст

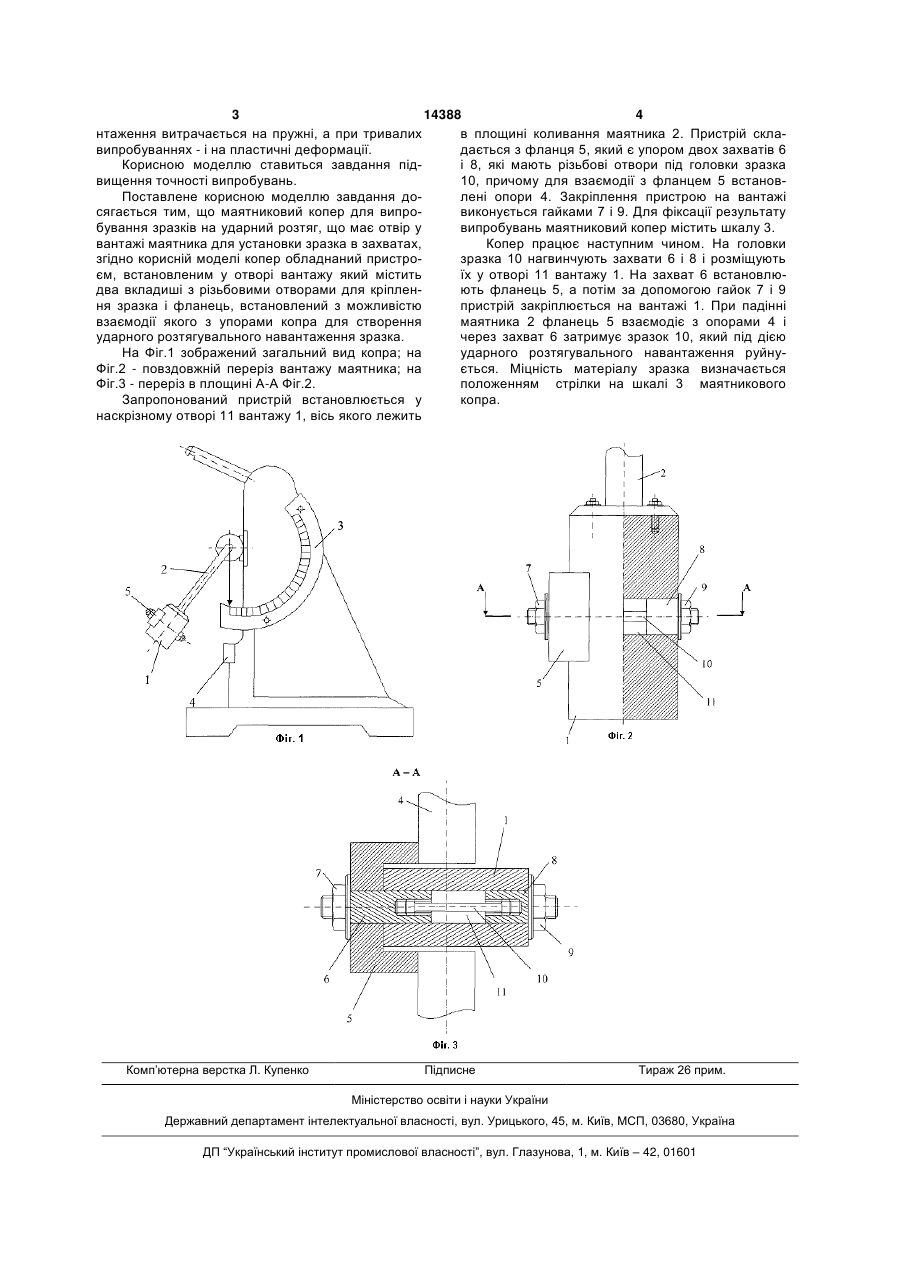

Маятниковий копер для випробування зразків на ударний розтяг, що має отвір у вантажі маятни 3 14388 4 нтаження витрачається на пружні, а при тривалих в площині коливання маятника 2. Пристрій склавипробуваннях - і на пластичні деформації. дається з фланця 5, який є упором двох захватів 6 Корисною моделлю ставиться завдання піді 8, які мають різьбові отвори під головки зразка вищення точності випробувань. 10, причому для взаємодії з фланцем 5 встановПоставлене корисною моделлю завдання долені опори 4. Закріплення пристрою на вантажі сягається тим, що маятниковий копер для випровиконується гайками 7 і 9. Для фіксації результату бування зразків на ударний розтяг, що має отвір у випробувань маятниковий копер містить шкалу 3. вантажі маятника для установки зразка в захватах, Копер працює наступним чином. На головки згідно корисній моделі копер обладнаний пристрозразка 10 нагвинчують захвати 6 і 8 і розміщують єм, встановленим у отворі вантажу який містить їх у отворі 11 вантажу 1. На захват 6 встановлюдва вкладиші з різьбовими отворами для кріпленють фланець 5, а потім за допомогою гайок 7 і 9 ня зразка і фланець, встановлений з можливістю пристрій закріплюється на вантажі 1. При падінні взаємодії якого з упорами копра для створення маятника 2 фланець 5 взаємодіє з опорами 4 і ударного розтягувального навантаження зразка. через захват 6 затримує зразок 10, який під дією На Фіг.1 зображений загальний вид копра; на ударного розтягувального навантаження руйнуФіг.2 - повздовжній переріз вантажу маятника; на ється. Міцність матеріалу зразка визначається Фіг.3 - переріз в площині А-А Фіг.2. положенням стрілки на шкалі 3 маятникового Запропонований пристрій встановлюється у копра. наскрізному отворі 11 вантажу 1, вісь якого лежить Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5 14388 6
