Реакційна комірка пристрою для синтезу надтвердих композиційних матеріалів при високих тисках і температурах

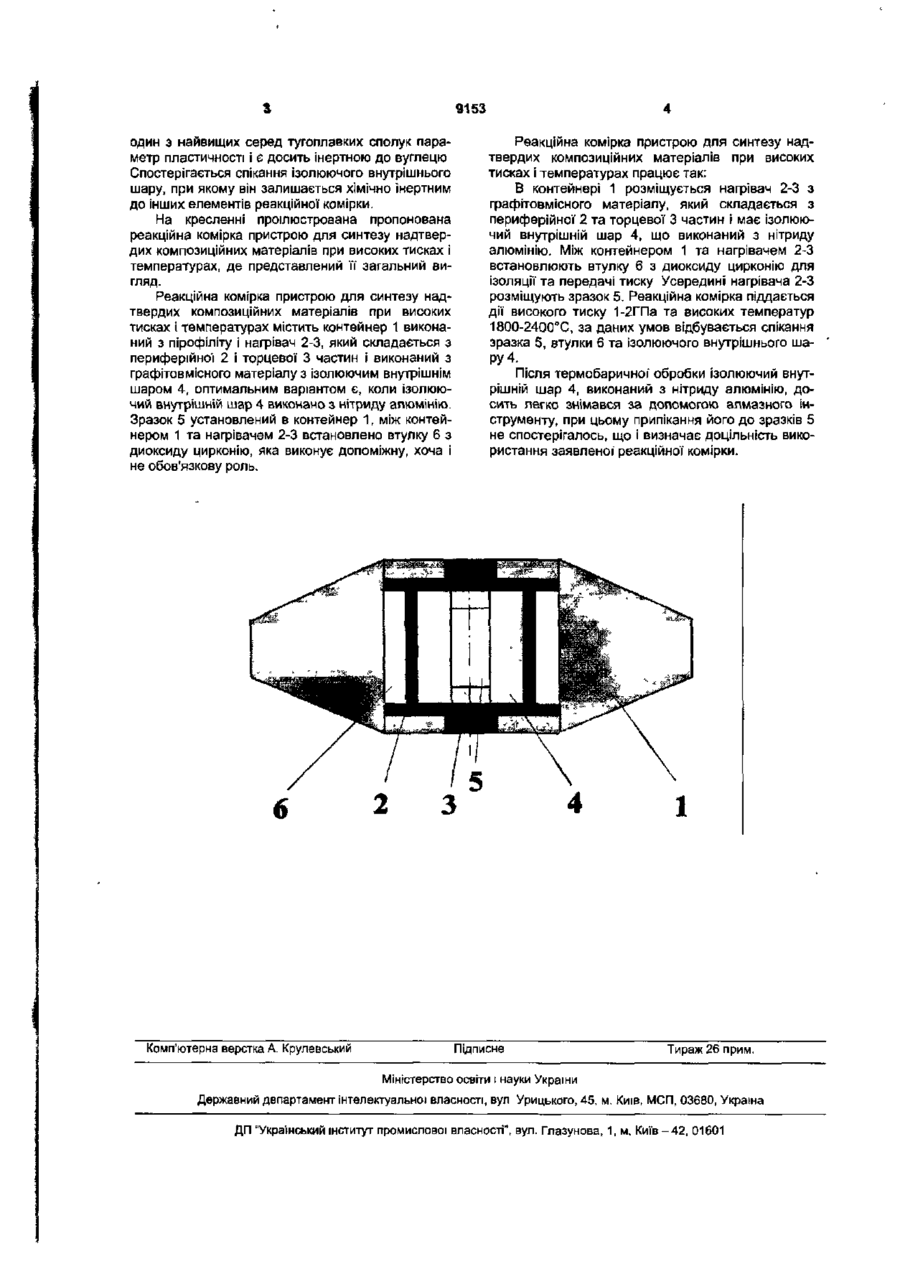

1. Реакційна комірка пристрою для синтезу надтвердих композиційних матеріалів при високих тисках і температурах, що містить контейнер і нагрівач, який складається з периферійної і торцевої' частин, яка відрізняється тим, що нагрівач виконаний з графітовмісного матеріалу з ізолюючим внутрішнім шаром. 2. Реакційна комірка за п 1, яка відрізняється тим, що ізолюючий внутрішній шар виконаний з нітриду алюмінію. Корисна модель відноситься до техніки високих тисків та високих температур, а саме до конструкції реакційної комірки пристрою для синтезу надтвердих композиційних матеріалів при високих тисках і температурах, яка може бути використана як складова апарату високого тиску для синтезу надтвердих матеріалів, а також для спікання полікристалів на їх основі. Найбільш близька по технічній суті до пропонованої реакційна комірка пристрою для синтезу надтвердих композиційних матеріалів при високих тисках і температурах, що містить контейнер і нагрівач, який складається з периферійної' і торцевої' частин [див патент РФ 1425962, МПК7 B01J3/06, опубл. 10.10.1999р.], яка має захисний екран з тугоплавкого металу, встановлений між нагрівачем і контейнером, при цьому співвідношення електричних onopts периферійної і торцевої частин нагрівача складає 1:10-1:25. Недоліком описаної конструкції реакційної комірки пристрою для синтезу надтвердих композиційних матеріалів при високих тисках і температурах є можливість припікання нагрівача до зразків, крім того існує можливість хімічної взаємодії його з елементами комірки, що призведе до погіршення властивостей отримуваних виробів. В основу корисної моделі покладено завдання, такого удосконалення реакційної комірки пристрою для синтезу надтвердих композиційних матеріалів при високих тисках і температурах, при якому за рахунок виконання нагрівача з графітовмісного матеріалу з ізолюючим внутрішнім шаром, переважно з нітриду алюмінію, не відбувається припікання його до зразків, крім того відсутня хімічна взаємодія з елементами комірки і, як наслідок, забезпечується покращення властивостей отримуваних виробів. Для вирішення цього завдання в реакційній комірці пристрою для синтезу надтвердих композиційних матеріалів при високих тисках і температурах, що містить контейнер і нагрівач, який складається з периферійної і торцевої частин, згідно корисної' моделі нагрівач виконано з графітовмісного матеріалу з ізолюючим внутрішнім шаром, причому оптимальним варіантом є коли ізолюючий внутрішній шар виконано з нітриду алюмінію Причинно-наслідковий зв'язок між сукупністю ознак, що заявляється, та технічними результатами, які досягаються при її реалізації, полягає в наступному. Заявлена реакційна комірка пристрою для синтезу надтвердих композиційних матеріалів при високих тисках і температурах за рахунок виконання нагрівача з графітовмісного матеріалу з ізолюючим внутрішнім шаром, переважно з нітриду алюмінію, забезпечує стабільність температурного режиму в реакційній комірці високого тиску при температурному інтервалі 1800-2400°С, за рахунок високих теплопровідності і термостійкості, витримуючи температуру до 2400°С, а також має CO in а> 9153 один з найвищих серед тугоплавких сполук параметр пластичності і є досить Інертною до вуглецю Спостерігається спікання ізолюючого внутрішнього шару, при якому він залишається хімічно інертним до інших елементів реакційної комірки. На кресленні проілюстрована пропонована реакційна комірка пристрою для синтезу надтвердих композиційних матеріалів при високих тисках і температурах, де представлений її загальний вигляд. Реакційна комірка пристрою для синтезу надтвердих композиційних матеріалів при високих тисках і температурах містить контейнер 1 виконаний з пірофіліту І нагрівач 2-3, який складається з периферійної 2 і торцевої 3 частин і виконаний з графітовмісного матеріалу з ізолюючим внутрішнім шаром 4, оптимальним варіантом є, коли ізолюючий внутрішній шар 4 виконано з нітриду алюмінію. Зразок 5 установлений в контейнер 1, між контейнером 1 та нагрівачем 2-3 встановлено втулку 6 з диоксиду цирконію, яка виконує допоміжну, хоча і не обов'язкову роль. Комп'ютерна верстка А. Крулевський Реакційна комірка пристрою для синтезу надтвердих композиційних матеріалів при високих тисках і температурах працює так: В контейнері 1 розміщується нагрівач 2-3 з графітовмісного матеріалу, який складається з периферійної 2 та торцевої 3 частин і має ізолюючий внутрішній шар 4, що виконаний з нітриду алюмінію. Між контейнером 1 та нагрівачем 2-3 встановлюють втулку 6 з диоксиду цирконію для ізоляції та передачі тиску Усередині нагрівача 2-3 розміщують зразок 5. Реакційна комірка піддається дії високого тиску 1-2ГПа та високих температур 1800-2400"С, за даних умов відбувається спікання зразка 5, втулки 6 та ізолюючого внутрішнього шару 4. Після термобаричної' обробки ізолюючий внутрішній шар 4, виконаний з нітриду алюмінію, досить легко знімався за допомогою алмазного інструменту, при цьому припікання його до зразків 5 не спостерігалось, що і визначає доцільність використання заявленої реакційної комірки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент Інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
