Насосна установка із стабільною подачею рідини

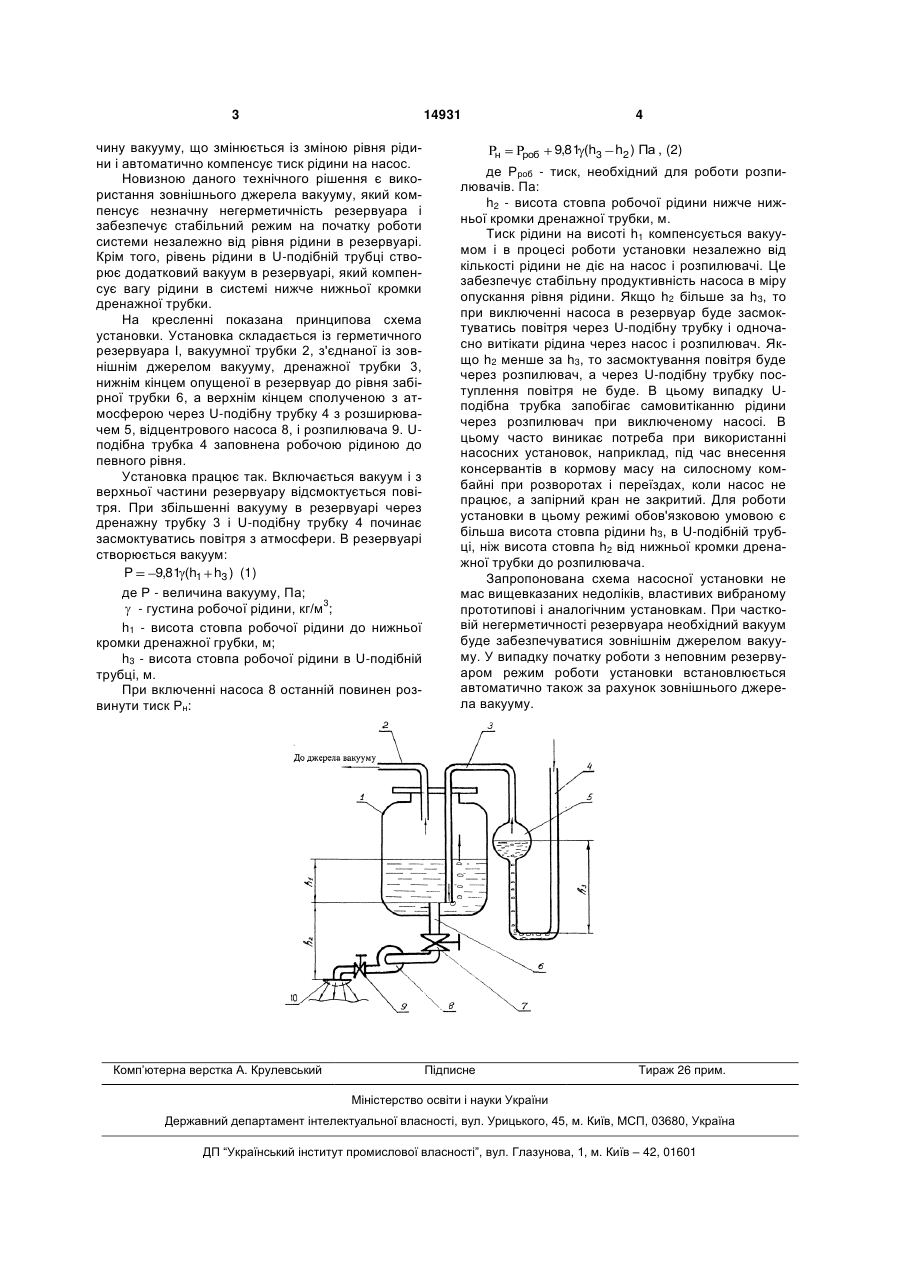

1. Насосна установка, яка включає герметичний резервуар з насосом, вакуумну трубку, з'єднану із зовнішнім джерелом вакууму, дренажну трубку, нижнім кінцем опущену в резервуар до рівня забірного патрубка, а верхнім кінцем з'єднану з 3 14931 чину вакууму, що змінюється із зміною рівня рідини і автоматично компенсує тиск рідини на насос. Новизною даного технічного рішення є використання зовнішнього джерела вакууму, який компенсує незначну негерметичність резервуара і забезпечує стабільний режим на початку роботи системи незалежно від рівня рідини в резервуарі. Крім того, рівень рідини в U-подібній трубці створює додатковий вакуум в резервуарі, який компенсує вагу рідини в системі нижче нижньої кромки дренажної трубки. На кресленні показана принципова схема установки. Установка складається із герметичного резервуара І, вакуумної трубки 2, з'єднаної із зовнішнім джерелом вакууму, дренажної трубки 3, нижнім кінцем опущеної в резервуар до рівня забірної трубки 6, а верхнім кінцем сполученою з атмосферою через U-подібну трубку 4 з розширювачем 5, відцентрового насоса 8, і розпилювача 9. Uподібна трубка 4 заповнена робочою рідиною до певного рівня. Установка працює так. Включається вакуум і з верхньої частини резервуару відсмоктується повітря. При збільшенні вакууму в резервуарі через дренажну трубку 3 і U-подібну трубку 4 починає засмоктуватись повітря з атмосфери. В резервуарі створюється вакуум: P 9,81 (h1 h3 ) (1) де Р - величина вакууму, Па; - густина робочої рідини, кг/м3; h1 - висота стовпа робочої рідини до нижньої кромки дренажної грубки, м; h3 - висота стовпа робочої рідини в U-подібній трубці, м. При включенні насоса 8 останній повинен розвинути тиск Рн: Комп’ютерна верстка А. Крулевський 4 н роб 9,81 (h3 h2 ) Па , (2) де Рроб - тиск, необхідний для роботи розпилювачів. Па: h2 - висота стовпа робочої рідини нижче нижньої кромки дренажної трубки, м. Тиск рідини на висоті h1 компенсується вакуумом і в процесі роботи установки незалежно від кількості рідини не діє на насос і розпилювачі. Це забезпечує стабільну продуктивність насоса в міру опускання рівня рідини. Якщо h2 більше за h3, то при виключенні насоса в резервуар буде засмоктуватись повітря через U-подібну трубку і одночасно витікати рідина через насос і розпилювач. Якщо h2 менше за h3, то засмоктування повітря буде через розпилювач, а через U-подібну трубку поступлення повітря не буде. В цьому випадку Uподібна трубка запобігає самовитіканню рідини через розпилювач при виключеному насосі. В цьому часто виникає потреба при використанні насосних установок, наприклад, під час внесення консервантів в кормову масу на силосному комбайні при розворотах і переїздах, коли насос не працює, а запірний кран не закритий. Для роботи установки в цьому режимі обов'язковою умовою є більша висота стовпа рідини h3, в U-подібній трубці, ніж висота стовпа h2 від нижньої кромки дренажної трубки до розпилювача. Запропонована схема насосної установки не мас вищевказаних недоліків, властивих вибраному прототипові і аналогічним установкам. При частковій негерметичності резервуара необхідний вакуум буде забезпечуватися зовнішнім джерелом вакууму. У випадку початку роботи з неповним резервуаром режим роботи установки встановлюється автоматично також за рахунок зовнішнього джерела вакууму. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
