Високоточний дозатор для рідини, флакон і спосіб дозування рідини

1. Високоточний дозатор для рідини, який включає в себе проміжний резервуар (3), обладнаний щонайменше одним датчиком рівня (31), перший насос (4), розташований нижче за ходом рідини від згаданого резервуара (3), і кран (5), розташований нижче за ходом рідини від згаданого першого насоса (4), який відрізняється тим, що він додатково включає в себе другий насос (2), який живить згаданий проміжний резервуар (3) і який живиться через всмоктувальну трубку (11) флакона (1), що містить рідину, причому другий насос (2) виконаний з можливістю сполучення із флаконом (1) з допомогою з'єднання (13), і тим, що згаданий кран (5) являє собою триходовий електромагнітний кран, який одержує рідину від першого насоса (4) і має два виходи, один з яких веде до резервуара (3), а другий - до кінцевого виходу для збирання рідини, що має бути видана, а також тим, що він додатково включає в себе мікропроцесорний блок для керування першим і другим насосами (4, 2), датчиками рівня та обслуговування пристрою.

2. Дозатор за п. 1, який відрізняється тим, що він включає в себе резервуар (3), обладнаний двома або більше датчиками рівня (31-33), що контролюються згаданим мікропроцесорним блоком.

3. Дозатор за п. 1, який відрізняється тим, що згаданий резервуар (3) і згаданий кран (5) утворюють контур (Н) циркуляції рідини, в якому рідина може циркулювати під дією згаданого першого насоса (4).

4. Дозатор за п. 1, який відрізняється тим, що перший насос (4) являє собою поршневий насос, який має один або декілька поршнів і який приводиться у дію кроковим двигуном.

5. Дозатор за п. 4, який відрізняється тим, що згаданий перший насос (4) обладнаний засобом для визначення початкового нуля, для уможливлення гарантування можливості точного повторення кожного сеансу видачі.

6. Дозатор за п. 5, який відрізняється тим, що згаданий засіб утворений датчиком переміщення, виконаним з можливістю визначення положення поршнів першого насоса і керування обертанням крокового двигуна.

7. Дозатор за п. 1, який відрізняється тим, що він споряджений засобом (14) для ідентифікації флакона з рідиною, що використовується.

8. Дозатор за п. 7, який відрізняється тим, що згаданий засіб являє собою датчик-ідентифікатор радіочастотного типу (RFID).

9. Дозатор за п. 1, який відрізняється тим, що він споряджений температурним датчиком (34).

10. Дозатор за п. 1, який відрізняється тим, що згадана всмоктувальна трубка (11) виконана суцільною зі згаданим з'єднанням (13).

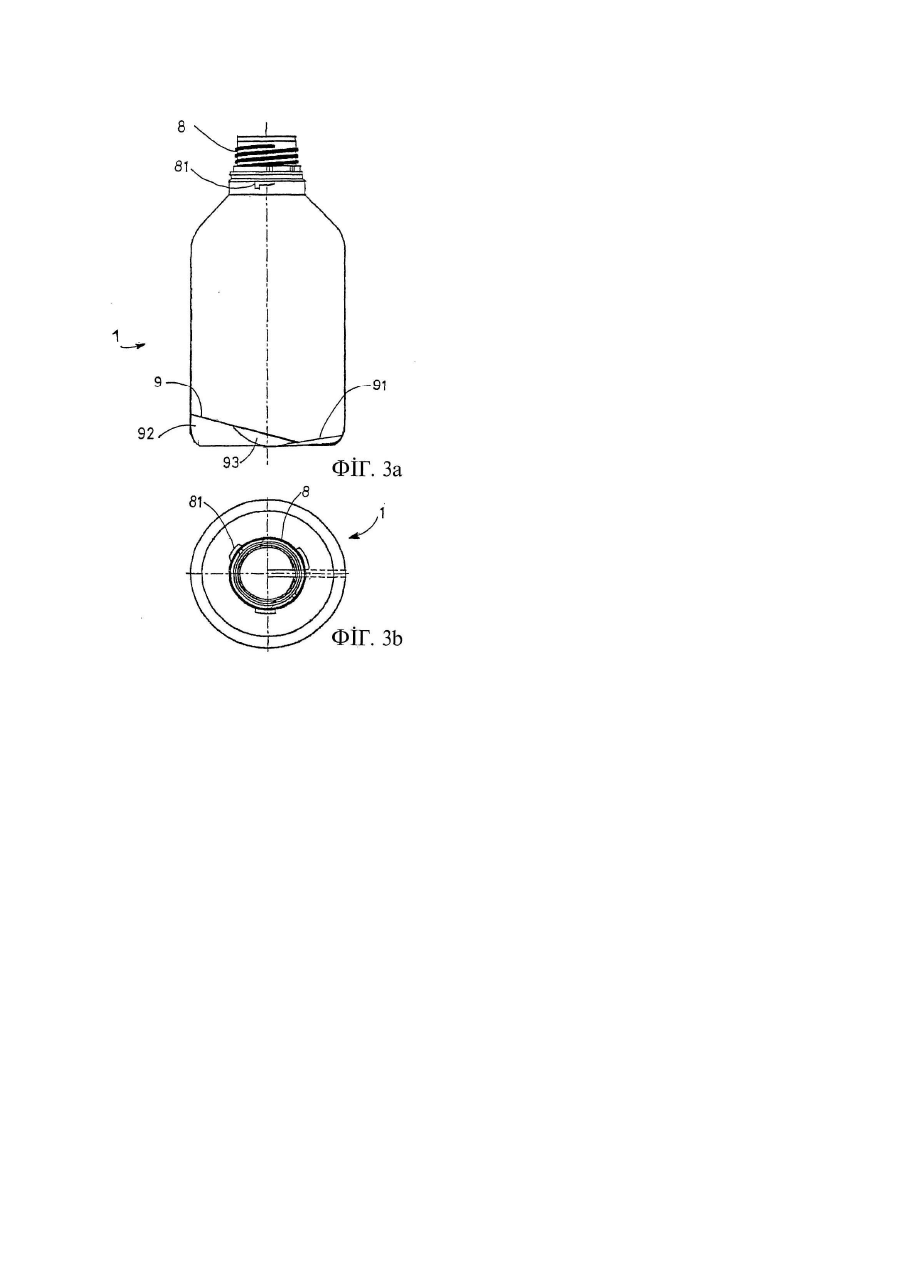

11. Флакон для рідини, призначений для використання у високоточному дозаторі для рідини, який відрізняється тим, що він має корпус (1) з шийкою (8), що має нарізку та засоби (81) для ущільненого приєднання до з'єднання (13), причому дно флакона має пару поверхонь (9, 91), які є похилими і які переходять у центрі в чашку (93), що утворює собою найнижчу точку зберігання рідини у флаконі (1).

12. Флакон за п. 11, який відрізняється тим, що згадані засоби (81) являють собою байонетне з'єднання.

13. Флакон за п. 11, який відрізняється тим, що під поверхнею (9) виконане ребро (92), щоб забезпечувати горизонтальну опору для флакона в його гнізді на пристрої.

14. Флакон за п. 11, який відрізняється тим, що він обладнаний засобом ідентифікації (15), який може бути прочитаний відповідними датчиками (14) дозатора.

15. Флакон за п. 14, який відрізняється тим, що згаданий засіб (15) являє собою ідентифікатор радіочастотного типу (RFID).

16. Флакон за п. 11, який відрізняється тим, що він виконаний із пластмасового матеріалу.

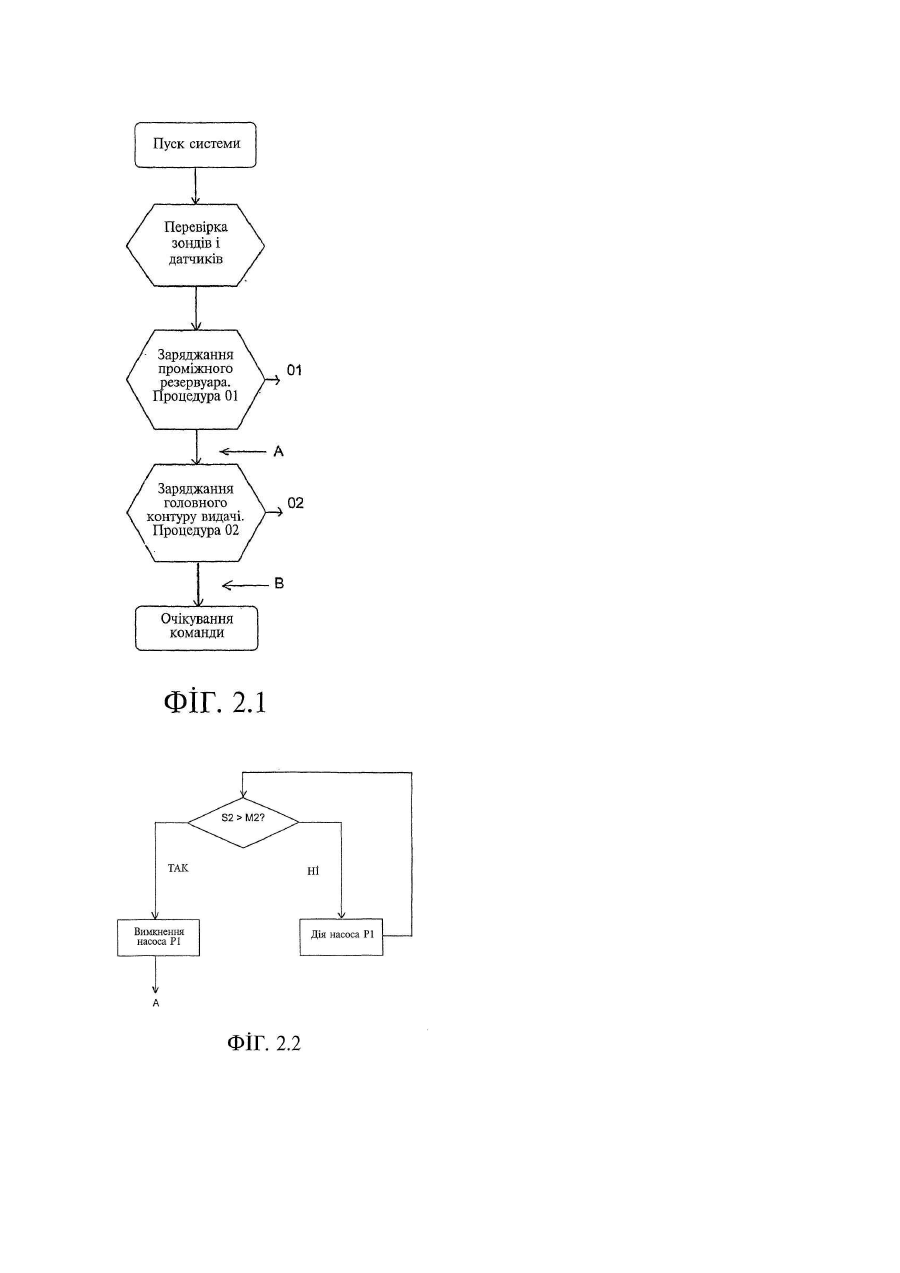

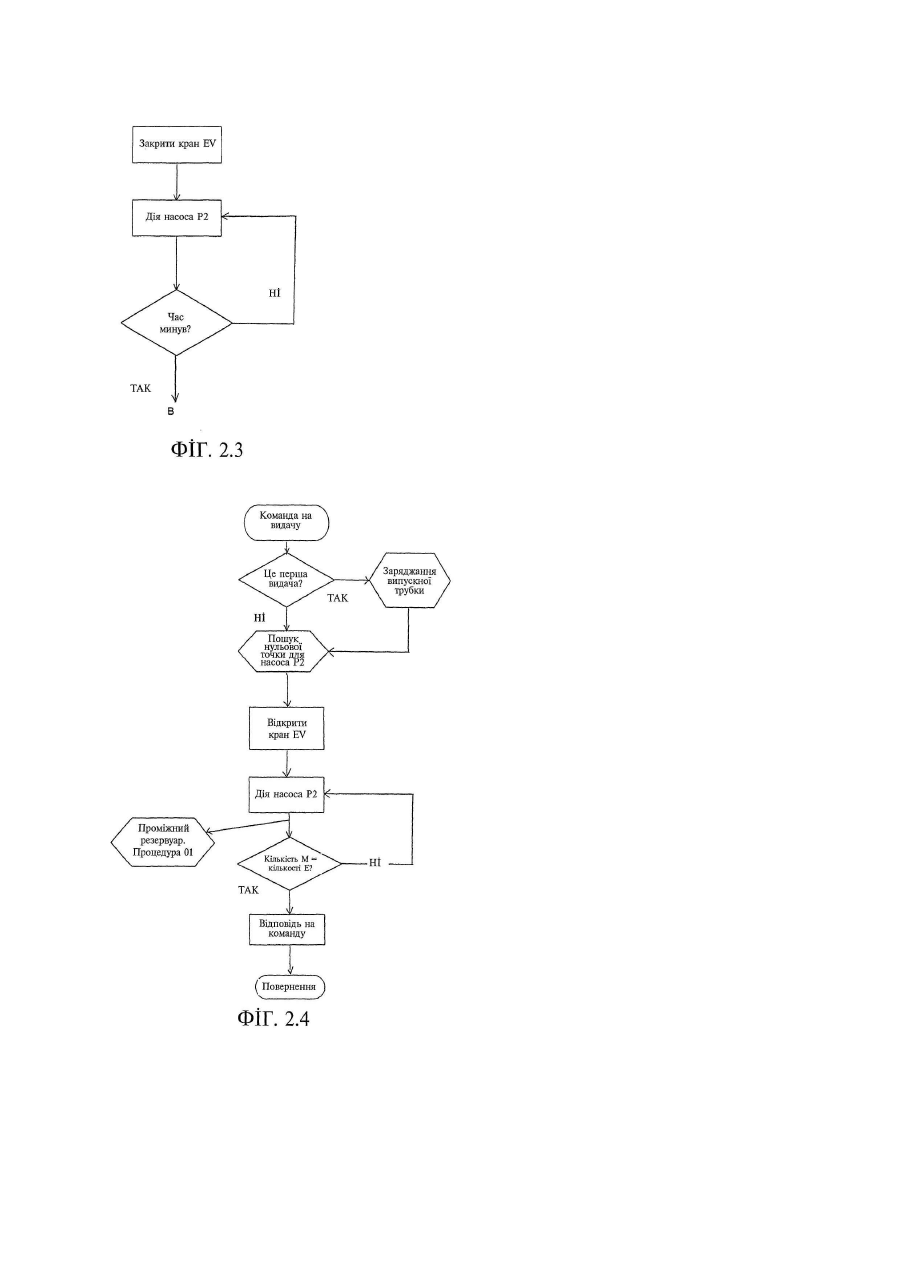

17. Спосіб дозування рідини, який включає такі кроки: забезпечення дозатора для рідини за п. 1; перевірку датчиків дозатора; наповнення, наприклад, за допомогою шлангового насоса, що живиться із флакона, що містить рідину, що її треба видавати, проміжного резервуара (S2) до максимального рівня (М2), що детектується датчиком рівня; наповнення, за допомогою другого насоса (Р2) поршневого типу, циркуляційного контуру, що йде від резервуара (S2) до крана (EV), переважно багатоходового крана; у випадку команди на першу видачу - наповнення випускної трубки флакона для живлення рідиною та пошук нульового пункту насоса; для наступних видач з того ж самого флакона - пошук нульового пункту насоса; відкривання крана (EV) і роботу насоса (Р2); перевірку рівня у резервуарі (S2); перевірку виданої кількості: якщо вона відповідає передбаченій кількості, припинення видачі і закривання крана видачі (EV); і очікування нової команди на видачу.

18. Спосіб за п. 17, який відрізняється тим, що у випадку тривалого недіяння між послідовними видачами виконується циркуляція рідини, щоб запобігти будь-яким змінам стану рідини, наявної у контурі першого насоса (4).
