Hасадка для систем переливаhhя крові та іhфузійhих розчиhів

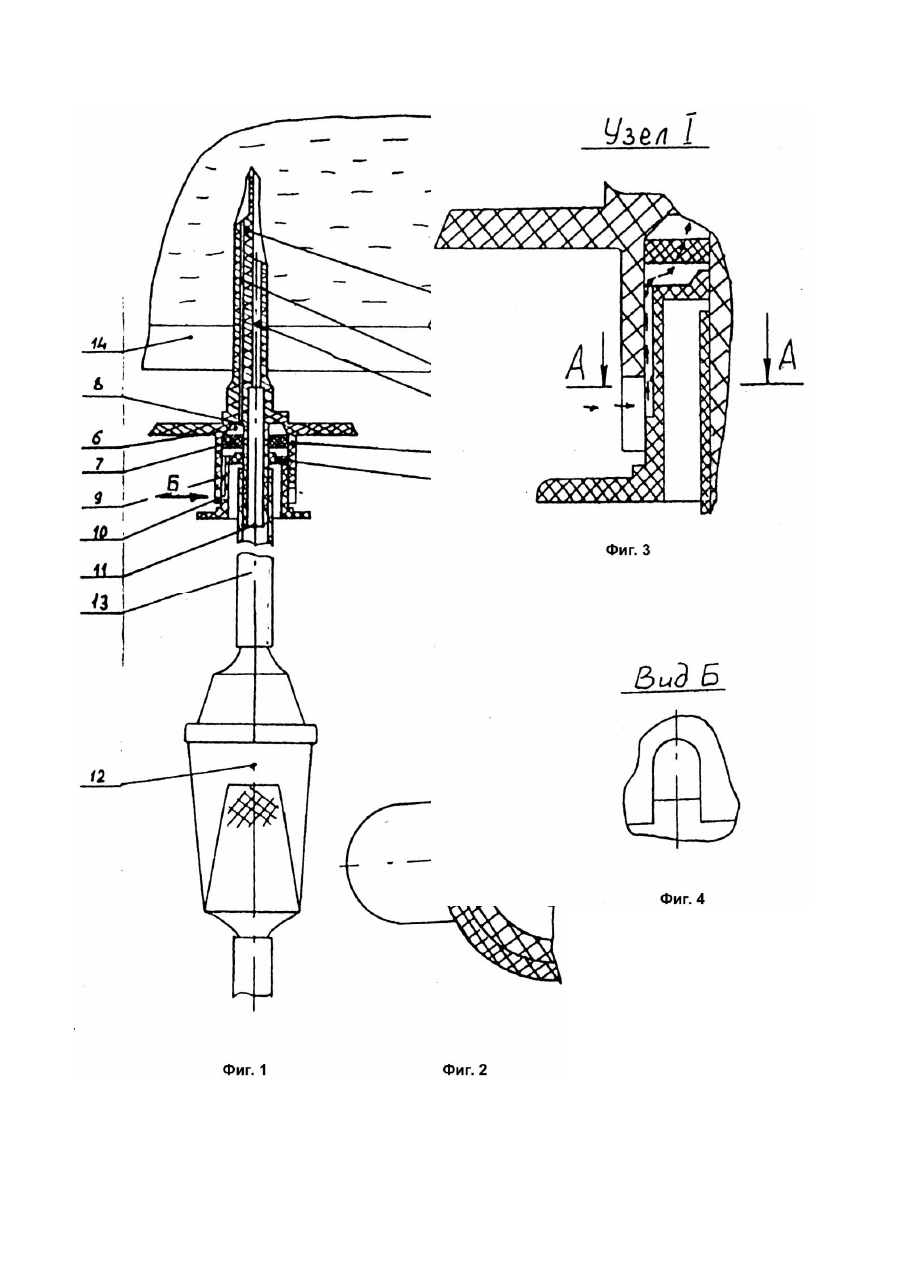

Изобретение относится к области медицинской техники и предназначено для использования в системах переливания крови и инфузионных растворов, Из существующего уровня техники, относящегося к рассматриваемой области, наиболее близким к заявляемому изобретению по совокупности признаков является насадка для систем переливания крови и инфузионных растворов, содержащая иглу с параллельно расположенными воздушным и жидкостным каналами, причем последний расположен по оси насадки, и основание иглы, в котором расположен вход воздушного канала, который сообщается через отверстие с фильтром, и клапаном, расположенным а боковой поверхности основания, а вход жидкостного канала находится за пределами основания иглы и связан с жидкостной камерой, с которой жестко связано основание насадки [1]. Заявляемое изобретение совпадает с известной насадкой для систем переливания крови и инфузионных растворов по следующей совокупности существенных признаков, а именно: содержит иглу с параллельно расположенными воздушным и жидкостным каналами, причем последний расположен по оси насадки, и основание иглы, при этом вход жидкостного канала расположен за пределами основания иглы, и связан с жидкостной камерой, а вход воздушного канала расположен в основании иглы, и связан с атмосферой через отверстие с фильтром и клапаном. Однако известная насадка для систем переливания крови и инфузионных растворов не обеспечивает технического результата заявляемого изобретения, что обусловлено ее конструкцией, а именно: - взаимное расположение входа воздушного канала и отверстия с фильтром, сообщающего воздушный канал с атмосферой, создает гидравлический затвор при поступлении жидкости в воздушный канал, что приводит к нарушению функционирования всей системы переливания; конструкция насадки не позволяет произвести сброс жидкости, попавшей в воздушный канал иглы. Задача, на решение которой направлено изобретение, состоит в создании такой насадки для систем переливания крови, которая, благодаря новому выполнению элементов и их новому взаиморасположению, обеспечивала бы устранение образования гидравлического затвора и тем самым повысила надежность работы всей системы переливания. Поставленная задача решается в насадке для систем переливания крови и инфузионных растворов, содержащей иглу с параллельно расположенными воздушным и жидкостным каналами, причем последний расположен по оси насадки, и основание иглы, при этом вход жидкостного канала расположен за пределами основания иглы, и связан с жидкостной камерой, а вход воздушного канала расположен в основании иглы, и связан с атмосферой через отверстие с фильтром и клапаном тем, что, в отличие от прототипа, основание иглы содержит цилиндрическую полость, сообщающуюся со входом воздушного канала, при этом клапан выполнен в виде цилиндрического тела, содержащего на боковой поверхности паз, и размещен вдоль оси насадки с возможностью вращения вокруг нее, а фильтр расположен между входом воздушного канала и клапаном. Заявляемая совокупность существенных признаков предотвращает образование гидравлических затворов следующим образом: наличие клапана с пазом на его боковой поверхности обеспечивает герметичность системы при разъединении воздушной полости с атмосферой, и создает воздушн ую пробку, которая не позволяет проникать жидкости в воздушный канал при введении иглы в баллон с жидкостью. На фиг.1 представлена предложенная насадка, общий вид; на фиг.2 - сечение А - А по фиг.3; на фиг.3 - чертеж узла I; на фиг.4 - вид Б на фиг.1. Насадка содержит иглу 1 с воздушным 2 и жидкостным 3 каналами, причем последний расположен по оси иглы. Основание 4 иглы 1 выполнено полым и содержит клапан 5, замыкающий воздушн ую полость 6, в которой расположены фильтр 7 и входное отверстие 8 воздушного канала 2. Клапан 5 выполнен в виде цилиндрического тела, боковая поверхность которого содержит паз 9, расположенный параллельно оси насадки, а основание 4 содержит отверстие 10. Входное отверстие 11 жидкостного канала 3 расположено за пределами основания 4 и соединено с жидкостной камерой 12 гибким шлангом 13. Предложенная насадка для систем переливания крови работает следующим образом. Иглу вводят через пробку или стенку 14 емкости, содержащей жидкость. При этом клапан 5 находится в таком положении, которое не сообщает паз 9 с отверстием 10. После чего, вращая клапан в основании 4 иглы 1, совмещают паз 9 с отверстием 10, сообщая таким образом воздушн ую полость с атмосферой, и заполняют жидкостную камеру 12 жидкостью из емкости. В результате чего по жидкостному каналу 3 содержащаяся в емкости жидкость поступает в жидкостную камеру 12, а на ее место поступает воздух, проходящий через фильтр 7 и входное отверстие 8 воздушного канала 2.
