Льонозбиральний комбайн

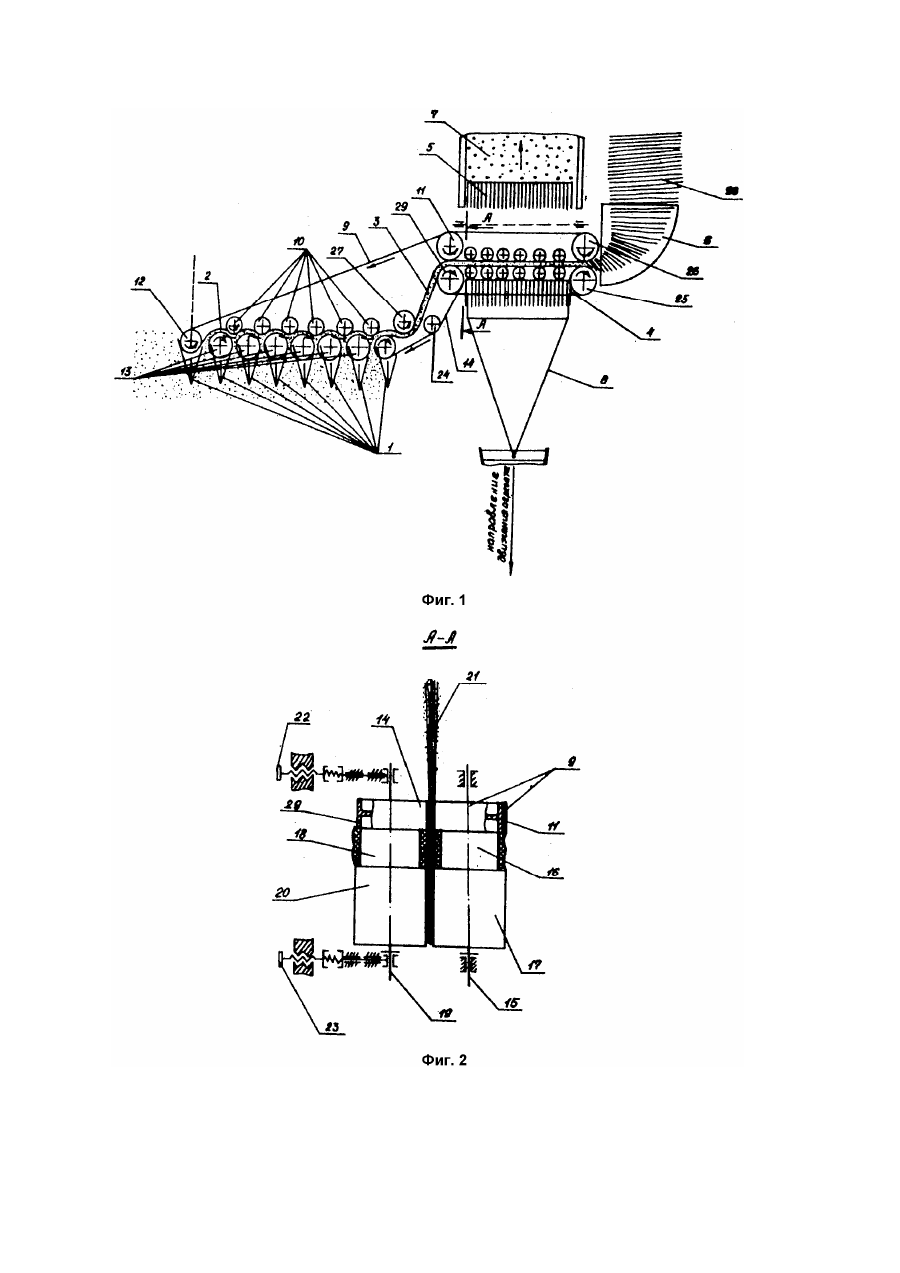

Изобретение относится к сельскохозяйственному машиностроению, а именно, к машинам для уборки льна. Известен льноуборочный комбайн марки ЛК4А, содержащий делители и размещенные на раме теребильный аппарат, поперечный и зажимной транспортеры, очесывающий барабан, плющильные вальцы, транспортер вороха, расстилочный щит, а также ходовую часть и привод. Существенным недостатком такого комбайна является сложность конструкции из-за наличия поперечного транспортера и необходимости монтажа шкивов транспортеров на трех валах. Кроме того, в месте перехода стеблей из поперечного транспортера в зажимной транспортер возникает так называемая "мертвая зона". Это зона, в которой стебли льна транспортируются по инерции, а не принудительно, из-за чего происходит их неконтролируемое неравномерное накопление и, как следствие, "забивание" комбайна. В основу изобретения поставлена задача усовершенствования льноуборочного комбайна, обеспечивающего равномерное поступление стеблей в зажимной транспортер. Поставленная задача решается тем, что льноуборочный комбайн, включающий делители и размещенные на раме теребильный аппарат, зажимной транспортер, очесывающий барабан, плющильные вальцы, транспортер вороха, расстилочный щит, а также ходовую часть и привод, согласно изобретению, снабжен наклонным транспортером, размещенным на раме между теребильными секциями и зажимным транспортером, при этом ведущие шкивы теребильного аппарата и одной ветви зажимного транспортера и один из плющильных вальцов установлены на одном валу, второй плющильный валец, шкивы наклонного и второй ветви зажимного транспортеров установлены на втором валу, размещенном параллельно первому с возможностью противоположного вращения, кроме того, второй вал подпружинен относительно первого вала, а плющильные вальцы выполнены в форме усеченных конусов соответственно форме сплющиваемых стеблей, На фиг.1 изображен льноуборочный комбайн, вид сверху; на фиг.2 - вид А на фиг.1. Льноуборочный комбайн содержит установленные в технологической последовательности делители 1, теребильный аппарат ленточно-дискового типа 2 с наклонным транспортером 3, зажимной транспортер 4, очесывающий барабан 5, расстилочный щит 6, транспортер вороха 7, раму (на чертеже не показана), сницу 8 и механизм привода (на чертеже не показан). Теребильный аппарат 2 включает бесконечный ремень 9, охватывающий ролики 10, ведущий 11 и ведомый 12 шкивы, к ремню 9 прижаты обрезиненные диски 13 и выводящий ремень 14, выполненный в виде бесконечной ленты. Теребильный аппарат выполнен секционным. Теребильные секции образованы роликами 10 и обрезиненными дисками 13. Привод теребильного аппарата, наклонного и зажимного транспортеров осуществлен от вала 15. Этот вал установлен с возможностью вращения, получаемом от вала отбора мощности трактора. На валу 15 закреплены ведущий шкив 11 теребильного ремня 9, ведущий шкив 16 зажимного транспортера 4 и плющильный валец 17. На уровне шкива 16 размещен шкив 18, закрепленный на млу 19. На этом валу закреплен второй плющильный валец 20. Плющильные вальцы 17 и 20 предназначены для плющения комлей стеблей 21 и, так как стебли имеют конусообразную форму, то и плющильным вальцам придана форма усеченного конуса в соответствии с формой стеблей, нижняя часть которых имеет больший диаметр, чем верхняя часть. Для обеспечения необходимого прижатия плющильных вальцов и ремней друг к другу вал 19 подпружинен, причем степень прижатия пружин обеспечена регулировкой посредством винтов 22 и 23. Ролик 24 нужен для натяжения выводящего ремня. Зажимной транспортер 4 снабжен натяжными шкивами 25 и 26. Для прижатия ремней в зоне наклонного транспортера установлен шкив 27. Расстилочный щит 6 предназначен для опускания на землю очесанных стеблей 28. Закрепленный на валу 19 с шкивом 18 и плющильным вальцом 20 шкив 29 выполнен ведущим для наклонного транспортера 3. Работает льноуборочный комбайн следующим образом. При движении агрегата делители 1 разделяют на полоски стебли и подводят их в теребильные ручьи, производя тем самым вытягивание из почвы и транспортирование последних в поперечном направлении. Наклонный транспортер 3 вытеребленные стебли подводит к вальцам 17 и 20, между которыми происходит их плющение. На валах 15 и 19 размещены шкивы 16 и 18, за счет прижатия ремней, насаженных на эти шкивы, вращение от вала 15 передают валу 19, а вращение шкива 11с ремнем 9 на нем передает движение выводящему ремню 14. При тереблении влажного льна для повышения тяговой способности ремней вал 19 приводят в движение передаточным механизмом льноуборочного комбайна, получающего вращение от вала отбора мощности трактора. После плющения стеблей льна вальцами 17 и 20, стебли попадают в зажимной транспортер 4, который протягивает массу льна через камеру очеса, здесь очесывающий барабан 5 очесывает головки. Дальше очесанные стебли через расстилочный щит 6 расстилают на льнище в виде ленты 28. Транспортером вороха 7 семена и ворох транспортируют в прицеп, следующий сзади льноуборочного комбайна. В случае необходимости переезда с одного поля на другое раму теребильной части поднимают с помощью гидроцилиндра.
