Коноплезбиральний комбайн

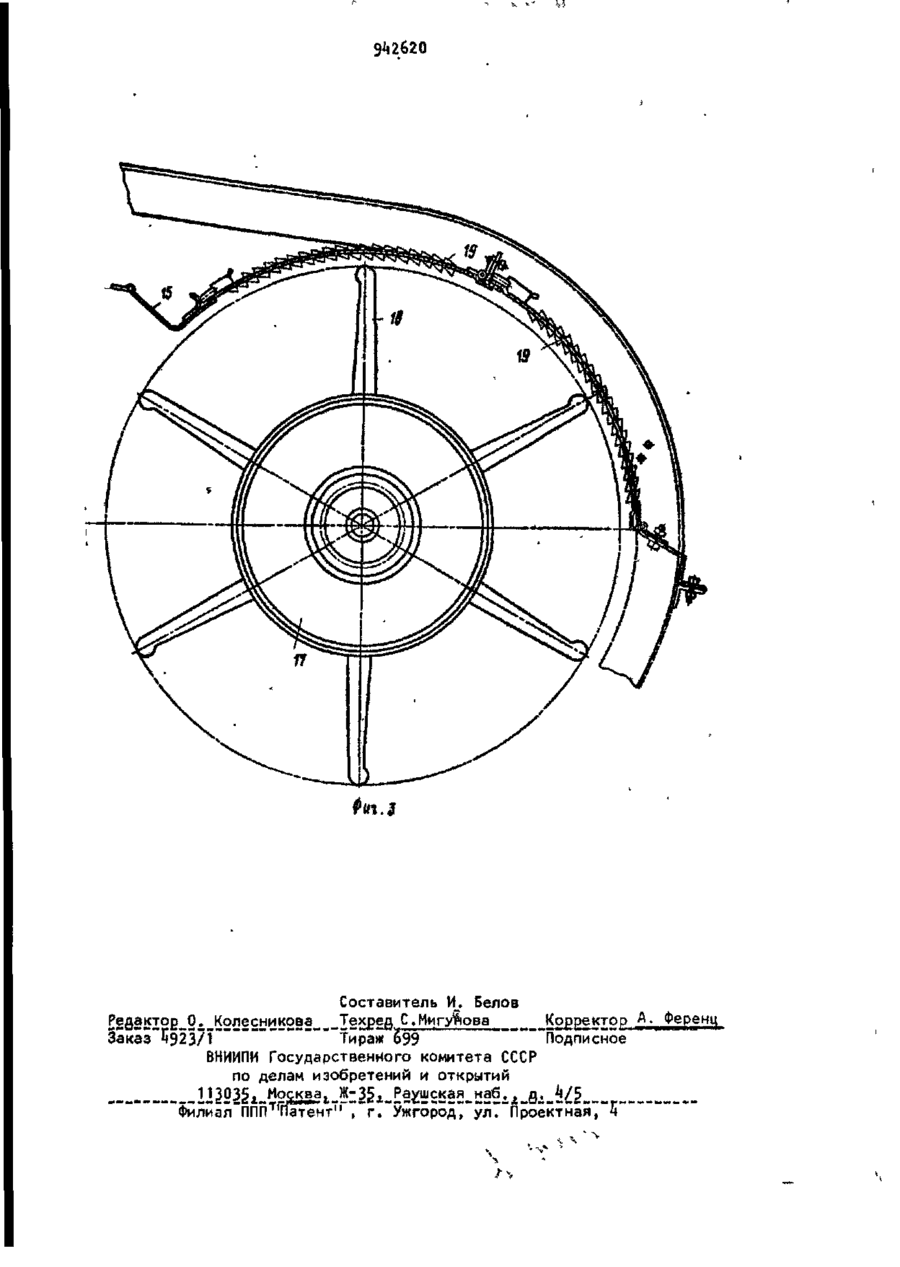

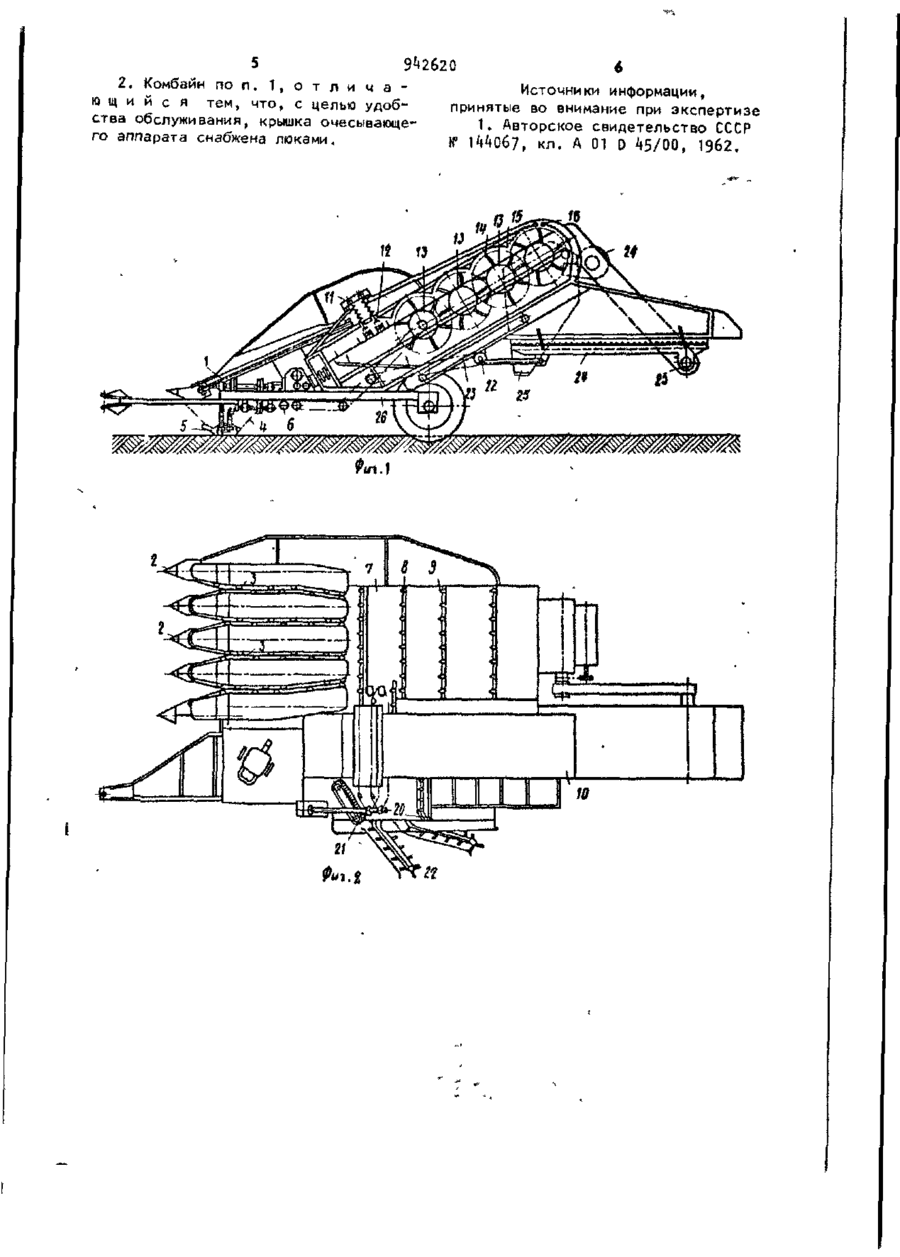

С о ю з Советским Социалистически! Республик (И) • I СП К 942620 гііі АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву *(22)3аяалено 03.11.80(2») с присоединением заявки № 2999775/30-1$ (51 )М. Кл. А 01 0 45/00 Государственный комитет СССР по делам ими ре теп ни н открытий (23) Приоритет Опубликовано 15.07.82. Бюллетень №26 Дата опубликования описання 17.07.82 (72) Авторы изобретения (71) Заявитель (53)УДК633.522 (088.8) Г.И. Гончаров, Н.В. Рудников, С.С. Воловик, И.Л. Нечипоренко, B.C. Головий, В.В. Решетило, Ю.И. Власенко, В.П. Голдович, Н-И. Орлов, В.А. Гридякин, В.А. Бунин и Б.П. Лагута Всесоюзный научно-исследовательский институт лубяных культур (5*0 КОНОПЛЕУБОРОЧНЫЙ КОМБАЙН 1 Изобретение относится к областиvсельскохоз яйственного машиностр'оения. Известен коноплеуборочный комбайн, включающий режущий аппарат, секционный транспортер с травоотделителем и игольчатый транспортер, очесывающий аппарат в виде одного ряда барабанов с пальцами разной длины и терочный аппарат в виде барабана с охватывающей его декой, зажимной транспортер и сепарирующий аппарат [1]. Недостатком указанного коноплеуборочного комбайна является большая материалоемкость,забивание терочного аппарата и повреждение семян. IS Цель изобретения - снижение материалоемкости комбайна, повышение надежности его работы и уменьшение повреждения семян. Указанная цель достигается тем, 20 что барабан терочного аппарата имеет пальцы одинаковой длины и установлен в конце ряда очесывающих барабанов, , дека размещена над барабаном. а Кроме того, для удобства обслуживания крышка очесывающего аппарата снабжена люками. На фиг. 1 схематически изображен коноплеуборочный комбайн, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 " терочный аппарат. Коноплеуборочный комбайн состоит из секционного транспортера 1, установленного фронтально и имеющего пять делителей 2, образующих четыре ручья 3- Под секционным транспортером на четырех цепях k подвешен режущий аппарат 5, выше которого установлен травоотделитель 6, представляющий собой барабан с расположенной внутри него эксцентрично относительно оси гребенкой. Выше секционного транспортера 1 установлен наклонный стол 7 с четырьмя поперечными щелями 8, через которые проходят иглы игольчатого транспортера 9 Перед очесывающим аппаратом 10 установлен поперечный зажимной транс• портер 11, состоящий из двух пар зажимных цепей 12, расположенных на оп'ределенном-расстоянии друг от друга. 5 Очесывающий аппарат 10 представляет собой камеру с расположенными в нем наклонно в один ряд барабанами 13. Верхний барабан очесывающего аппарата совместно с двухсекционной декой 14 (о представляют собой терочный аппарат 15. Таким образом, функции очесывающего барабана и терочного барабана совмещены. Все барабаны 13 очесывающего ап- \$ парата снабжены легкосъемными жесткими пальцами 16. Со стороны поступ-* ления стеблей в очесывающую камеру они короче, а на выходе длиннее. Дека \h установлена таким образом, что 2 0 между ней и цилиндрической поверхностью барабана образована криволинейная суживающаяся щель. Слева от очесывающего аппарата 10 по ходу движения комбайна расположе- 2 5 ны выводящий транспортер 17) подбойка 18 и расстилочный аппарат 19. Сепарирующий аппарат комбайна состоит из наклонного транспортера 20, вороха решетного стана 21, связанно- , 0 го посредством шарнира с колебательным валом 22, элеватора зерна 23 с установленным в его верхней части вентилятором 21\ и бункером 25. Все рабочие органы комбайна смонтированы 3 5 на раме 26. Коноплеуборочный комбайн работает следующим образом. При движении комбайна по полю стебли конопли делителями 2 разделяются на четыре ручья, захватываются ремнями секционного транспортера 1 и срезаются в комлевой части режущим аппаратом 5. При прохождении стеблей в секционном транспортере над траво45 отделителем 6 они в своей комлезой части очищаются от сорных растений и путанины. Далее стебли конопли укладываются транспортером 1 на стол 7* по которому они с помощью игольчатого 5 0 транспортера 9 перемещаются к очесывающему аппарату 10. Дойдя до зажимного транспортера 11, стебли в своей комлевой части захватываются цепями и протягиваются через камеру очесывающего аппарата. При 55 этом посредством вращающихся барабанов с пальцами 16 происходит очес стеблей после чего мелкие компоненты (семена и листья) просыпаются на наклонный транспортер 20, а крупные кок поненты ( головки стеблей конопли), перемещаются пальцами барабанов 13 вверх к терочному аппарату 15. В терочном аппарате происходит одновременно очес и выделение семян конопли из головок и вывод семян на решетный стан 2 1 . Ворох, попавший на транспортер 20, перемещается последним на решетный стан 21,совершающий возвратно-поступательное движение. Просеянные на решетном стане семена конопли с помощью элеватора зерна 23 направляются в бункер 25. Стебли после очесывающего аппарата выводятся транспортером 17» выравниваются по ' комлям подбойкой 18 и расстилочным аппаратом или вязальным аппаратом (в зависимости от комплектности поставки) соответственно расстилаются лентой по полю или связываются в снопы одним перевяслом. Привод главного вала коноплеуборочного комбайна осуществляется от вала отбора мощности механического средства. Предложенный коноплеуборочный комбайн по сравнению с применяемыми в сельском хозяйстве позволяет повысить производительность работ при уборке стеблей и семян конопли за счет уменьшения остановок на очистку терочного аппарата и упростившегося обслуживания узлов комбайна; уменьшить затраты ручного труда^ за счет сбора семян в бункер комбайна и сокращения рабочего времени по выгрузке их в мешки;'-уменьшить повреждение семян. Формула изобретения 1. Коноплеуборочный комбайн, включающий режущий аппарат, секционный транспортер с травоотделителем и игольчатый транспортер, очесывающий аппарат в виде одного ряда барабанов с пальцами, терочный аппарат в виде барабана с охватывающей его декой, зажимной транспортер и сепарирующий аппарат, о т л и ч а ю щ и й с я тем, чтец с целью снижения материалоемкости комбайна, повышение его надежности работы и уменьшения повреждения семян, барабан терочного аппарата имеет пальцы одинаковой длины и установлен в конце ряда очесывающих барабанов, а дека размещена над барабаном. 9^2620 2. Комбайн п о п . 1 , о т л и ч а ю щ и й с я тем, что, с целью удобства обслуживания, крышка очесывающего аппарата снабжена люками. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 1 ^ 0 6 7 , к л . А 01 D 45/00, 1962, Pin.З Составитель И_. Белов Техред С.Мигутюва корректор Е2вЗІ5ІЕ_9і_ Тираж 'Й99 * * Подписное Заказ 59237Т ВНИИПИ Государственного комитета СССР по делам изобретений и открытий : 3^_Р^шская_наб. Л - Д > ._І4/§___ 2 , г. Ужгород, ул. Проектная, ч Филиал
