Льнопідбирач-молотарка

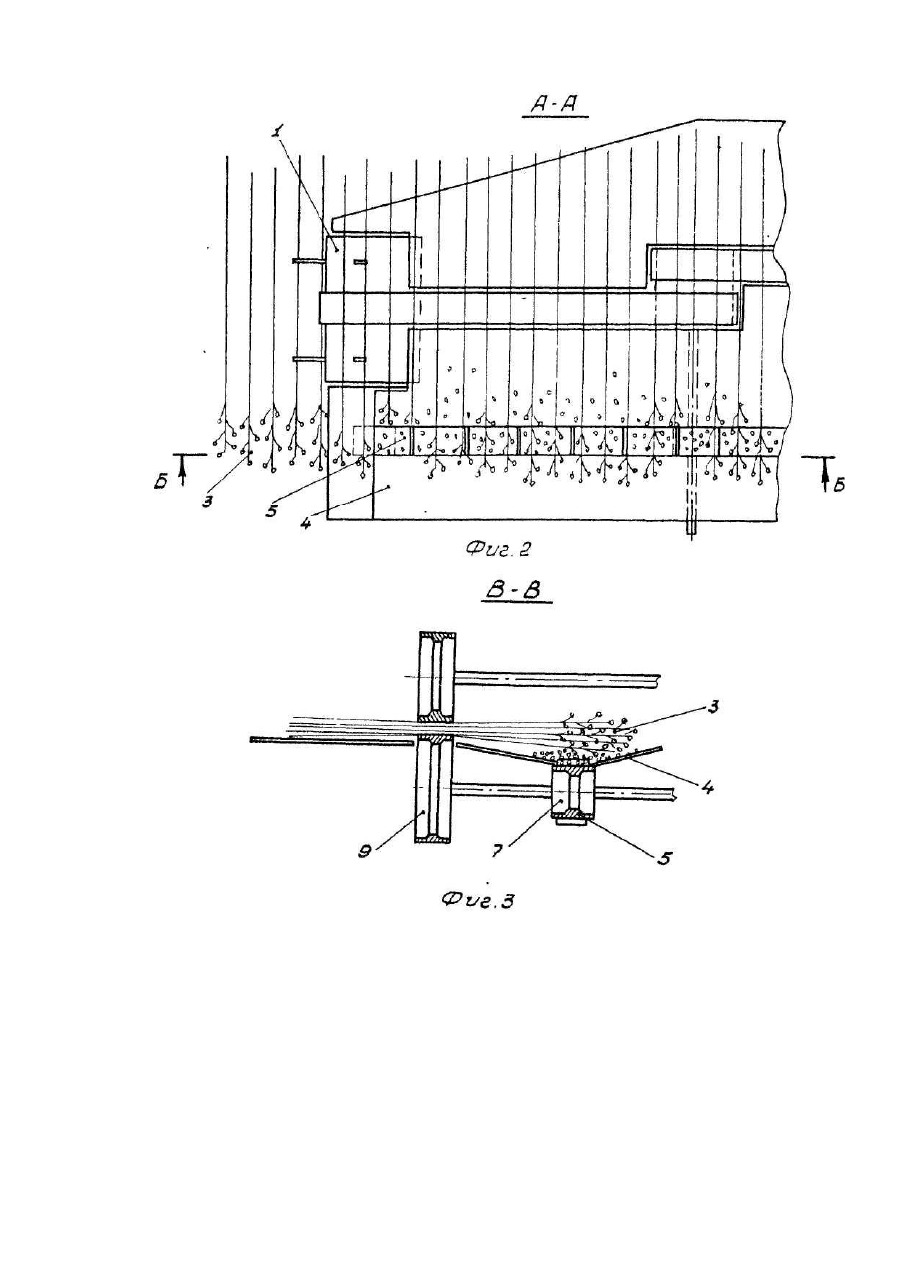

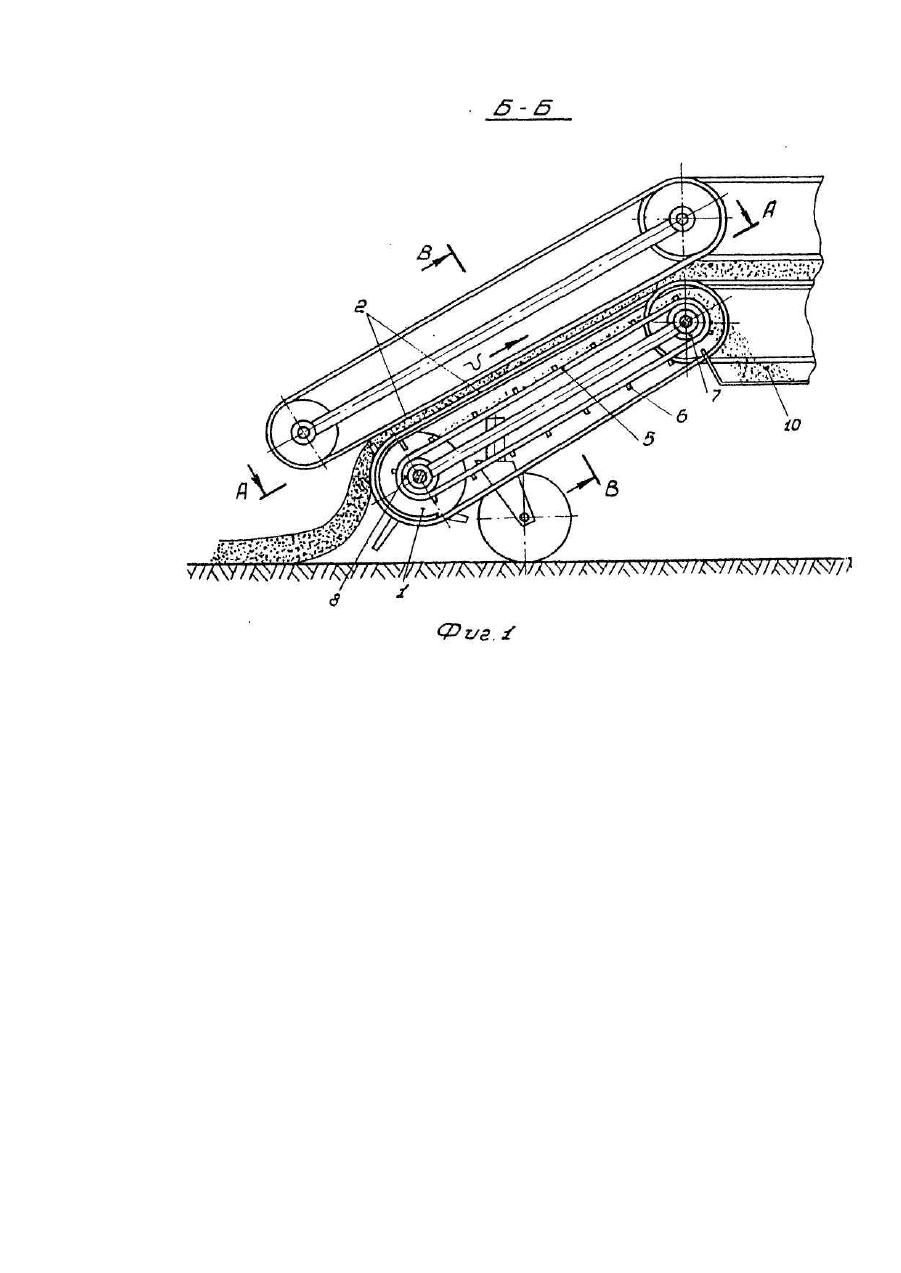

Полезная модель относится к машинам для уборки льна раздельным способом. Известен подборщик-молотилка, включающий подбирающее устройство, состоящее из подбирающего барабана и зажимного транспортера с бесконечными ремнями, и молотильный аппарат, в котором лента стеблей льна поднимается подбирающим барабаном и подается ремнями зажимного транспортера в молотильный аппарат. Недостатком известного подборщика-молотилки является потеря семян, высыпающихся из растреснутых семенных коробочек во время подъема и перемещения необмолоченных стеблей к молотильному аппарату, В основу полезной модели поставлена задача усовершенствовать льноподборщик-молотилку так, чтобы семена, высыпающиеся из растреснутых семенных коробочек при подъеме и транспортировке необмолоченных стеблей, не падали на землю, а направлялись в молотильный аппарат, что позволит снизить потерь семян при уборке льна. Поставленная задача решается тем» что в льноподборщике-молотилке, включающем подбирающее устройство, состоящее из подбирающего барабана и зажимного транспортера с бесконечными ремнями, и молотильный аппарат, согласно полезной модели, подбирающее устройство содержит активный семяуловитель, расположенный под зоной перемещения необмолоченной верхушечной части стеблей и состоящий из короба и ременно-планчатоготранспортера, расположенного в нижней части короба. Установка в подбирающем устройстве под зоной перемещения верхушечной части необмолоченных стеблей активного семяуловителя в виде короба с ременно-планчатым транспортером позволяет собирать семена, высыпавшиеся из растреснутых семенных коробочек движущи хся стеблей льна, и транспортировать их в молотильный аппарат. Выполнение семяуловителя в виде короба специальной формы обеспечивает улавливание высыпавшихся семян и сбор их на ременно-планчатом транспортере, который направляет их в молотильный аппарат. Сущность полезной модели поясняется чертежами, где на фиг.1 изображена схема льноподборщикамолотилки, вид сбоку; на фиг.2 - то же, вид свер ху; на фиг.3 - разрез В-В фиг.1. Льноподборщик-молотилка состоит из подбирающего устройства, включающего подбирающий барабан 1, зажимной транспортер 2 с бесконечными ремнями и распо-ложенный под зоной перемещения верхушечной части стеблей 3 активный семяуловитель, состоящий из короба 4 специальной формы и ременно-планчатого транспортера 5, расположенного в нижней части короба 4. Короб 4 семяуловителя имеет наклоненные боковые стенки, обеспечивающие скатывание семян, высыпающихся из семенных коробочек движущихся стеблей, на ременно-планчатый транспортер 5, Ременнопланчатый транспортер 5 состоит из плоского ремня с клиновым направлением, на котором закреплены планки 6, предотвращающие скатывание семян льна вниз по ремню. Ремень охватывает ведущий 7 и ведомый 8 шкивы. Ведущий шкив 7 ременно-планчатого транспортера смонтирован на одном валу с ведущим шкивом 9 подбирающего устройства и расположен над приемной частью молотильного аппарата 10. Подборщик-молотилка работает следующим образом. . При движении машины по полю лента необмолоченных стеблей льна 3 поднимается подбирающим барабаном 1 и подается в зажимной транспортер 2, который направляет стебли в молотильный аппарат 10. При подьеме и перемещении ленты стеблей 3 высыпающиеся из семенных коробочек семена попадают на стенки короба 4 семяуловителя и скатываются на ременно-планчатый транспортер 5, который подает их в молотильный аппарат 10.
