Осьовий вентилятор
Номер патенту: 15059
Опубліковано: 15.06.2006
Автори: Костенко Володимир Анатолійович, Лисак Дмитро Анатолійович, Сенніков Віталій Федорович, Хоружий Олександр Миколайович, Ладік Валерій Григорович
Формула / Реферат
Осьовий вентилятор, що містить корпус із втулкою, у яку вбудований електродвигун, і вихідний патрубок, пристикований до корпуса, який відрізняється тим, що усередині вихідного патрубка закріплений конічний обтічник, більша основа якого розміщена ближче до корпуса електродвигуна, при цьому діаметр більшої основи обтічника дорівнює діаметру корпуса електродвигуна.
Текст

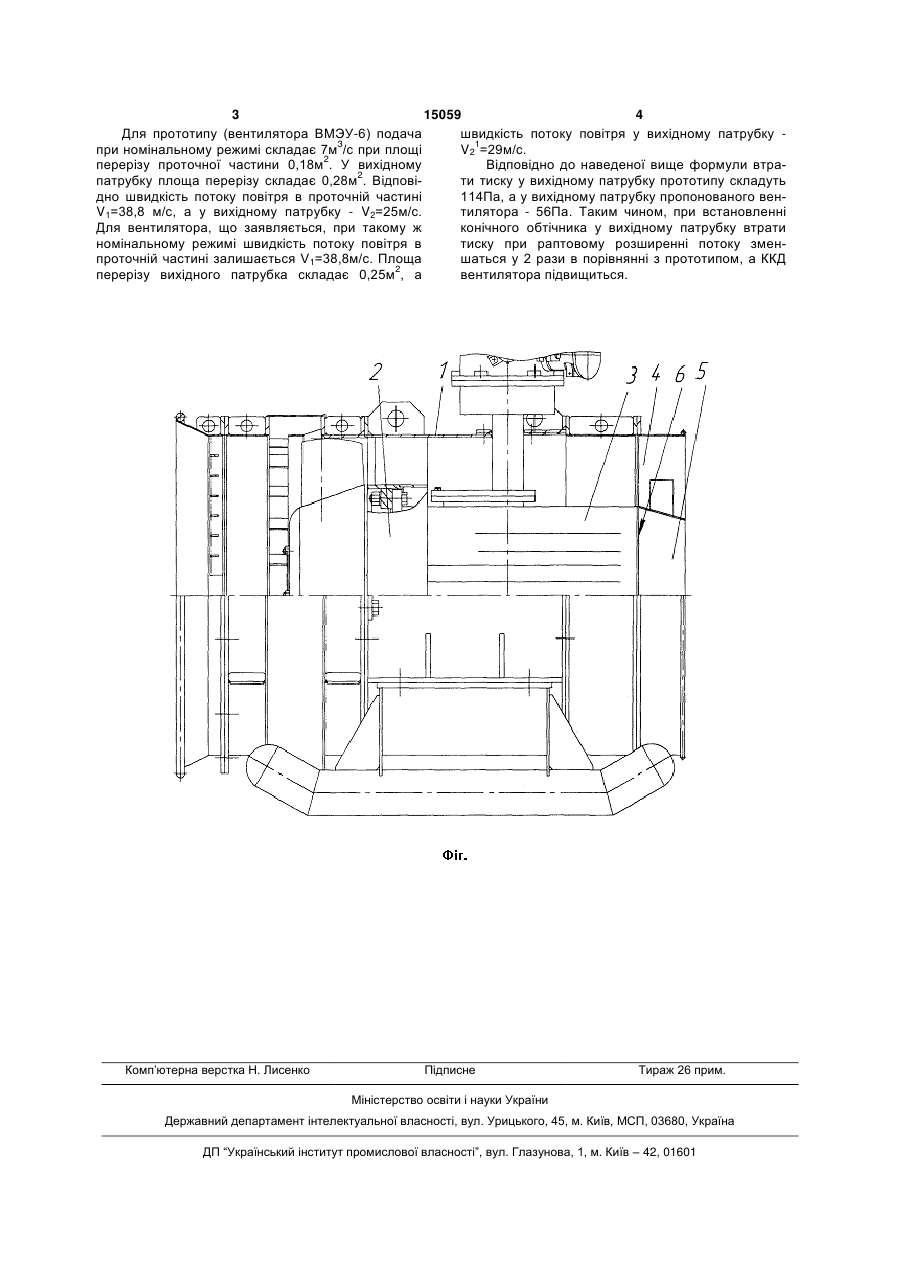

Осьовий вентилятор, що містить корпус із втулкою, у яку вбудований електродвигун, і вихідний патрубок, пристикований до корпуса, який відрізняється тим, що усередині вихідного патрубка закріплений конічний обтічник, більша основа якого розміщена ближче до корпуса електродвигуна, при цьому діаметр більшої основи обтічника дорівнює діаметру корпуса електродвигуна. (19) (21) u200511577 (22) 05.12.2005 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Костенко Володимир Анатолійович, Сенніков Віталій Федорович, Лисак Дмитро Анатолійович, Хоружий Олександр Миколайович, Ладік Валерій Григорович (73) ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕ 3 15059 4 Для прототипу (вентилятора ВМЭУ-6) подача швидкість потоку повітря у вихідному патрубку при номінальному режимі складає 7м3/с при площі V21=29м/с. 2 перерізу проточної частини 0,18м . У вихідному Відповідно до наведеної вище формули втрапатрубку площа перерізу складає 0,28м2. Відповіти тиску у вихідному патрубку прототипу складуть дно швидкість потоку повітря в проточній частині 114Па, а у вихідному патрубку пропонованого венV1=38,8 м/с, а у вихідному патрубку - V2=25м/с. тилятора - 56Па. Таким чином, при встановленні Для вентилятора, що заявляється, при такому ж конічного обтічника у вихідному патрубку втрати номінальному режимі швидкість потоку повітря в тиску при раптовому розширенні потоку зменпроточній частині залишається V1=38,8м/с. Площа шаться у 2 рази в порівнянні з прототипом, а ККД перерізу вихідного патрубка складає 0,25м2, а вентилятора підвищиться. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAxial fan
Автори англійськоюKostenko Volodymyr Anatoliiovych, Sennikov Vitalii Fedorovych, Khoruzhyi Oleksandr Mykolaiovych, Ladik Valerii Hryhorovych
Назва патенту російськоюОсевой вентилятор
Автори російськоюКостенко Владимир Анатольевич, Сенников Виталий Федорович, Хоружий Александр Николаевич, Ладик Валерий Григорьевич
МПК / Мітки
МПК: F04D 29/40
Мітки: осьовий, вентилятор
Код посилання
<a href="https://ua.patents.su/2-15059-osovijj-ventilyator.html" target="_blank" rel="follow" title="База патентів України">Осьовий вентилятор</a>
