Осьовий вентилятор

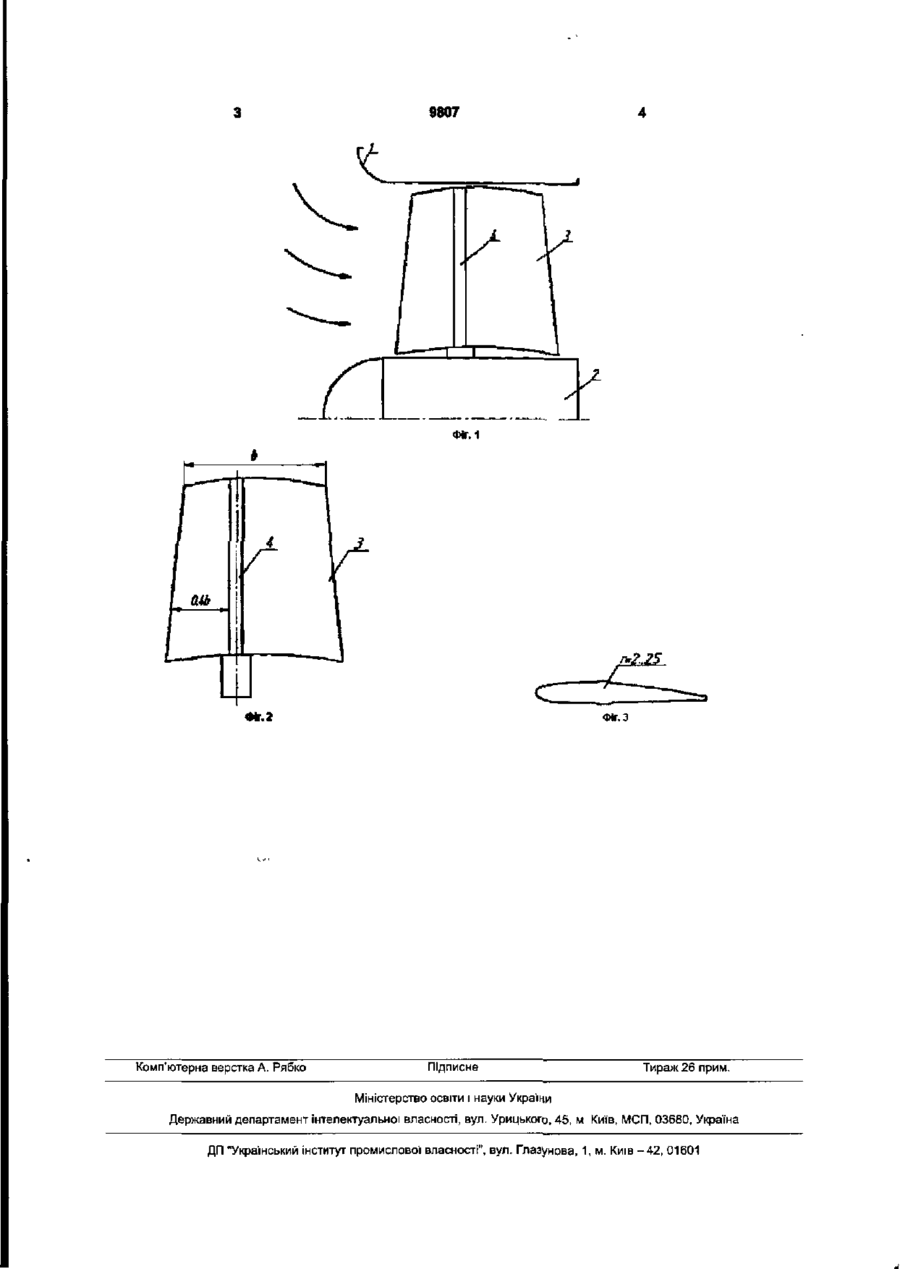

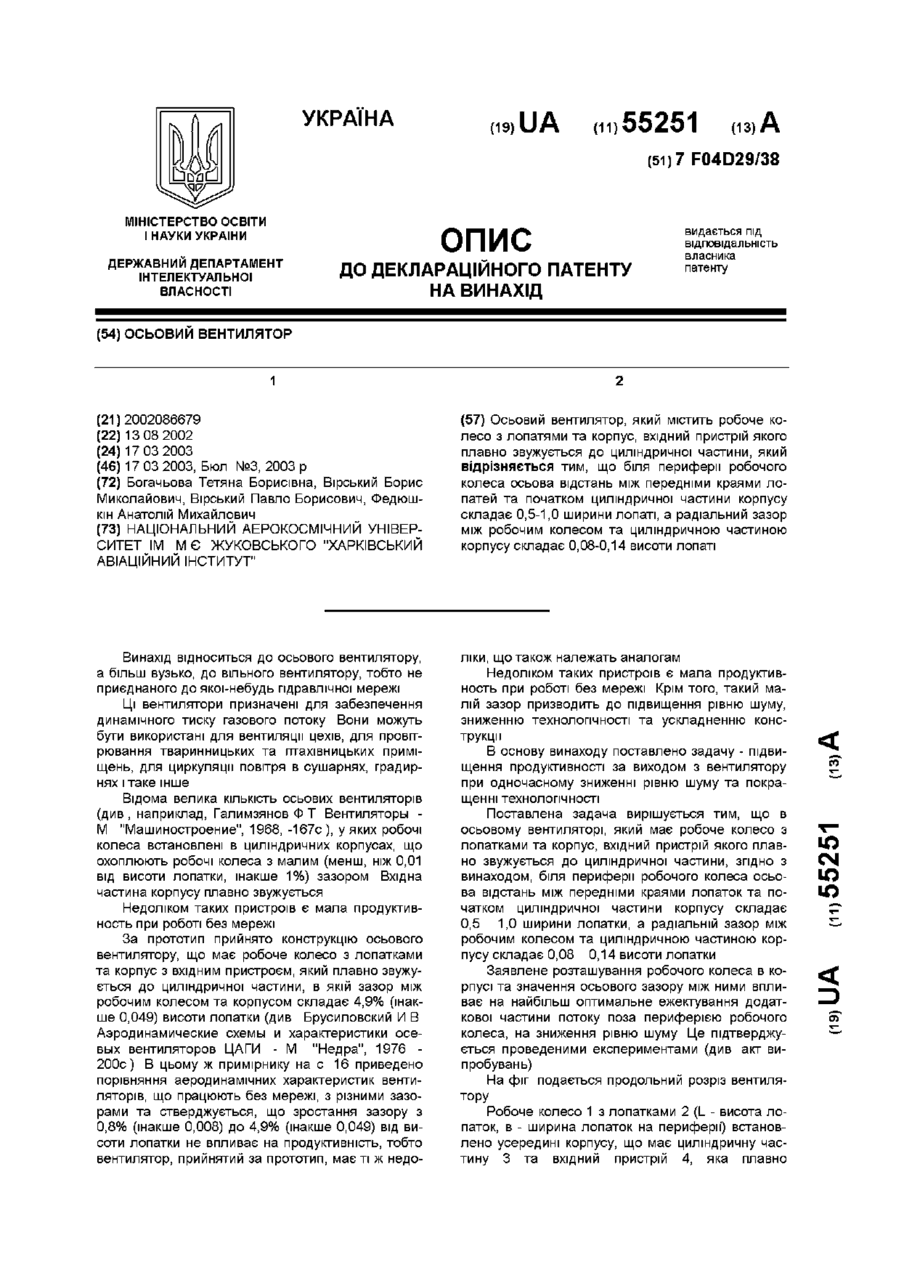

Осьовий вентилятор, який містить корпус і розташоване в ньому робоче колесо з лопатями, який відрізняється тим, що пристрій оснащений турбулізаторами на відстані 0,4Ь (де b - хорда профілю) з обох боків лопаті, турбулізатори виконані по всій висоті лопаті й описано радіусом г=22,5мм. Корисна модель відноситься до транспортного машинобудування і може бути використана для повітряного охолодження тягових електродвигунів, головного генератора, випрямної установки. Відомо осьовий вентилятор, який містить корпус і розташоване в ньому робоче колесо з лопатями, [див. а.с СРСР №1213255, МПК В61С5/02 опубл. в 1986р. бюл. №7] - цей пристрій обрано за прототип. Недоліком відомого осьового вентилятора є те, що відбувається відрив потоку повітря з лопаті й утворення обертового зриву, що погіршує робочі характеристики вентилятора В основу корисної' моделі поставлено задачу удосконалення осьового вентилятора шляхом того, що пристрій забезпечено турбулізаторами, встановленими на відстані 0,46 (де b хорда профілю) Із обох боків лопаті Турбулізатори виконано по всій висоті лопаті й описано радіусом г=2. 2,5мм, що дозволить забезпечити безвідривне обтікання профілю на лінії центрів ваги перетинів лопаті. Поставлена задача досягається тим, що осьовий вентилятор, який містить корпус і розташоване в ньому робоче колесо з лопатями, згідно корисної моделі, постачений турбулізаторами на відстані 0,4Ь (де b хорда профілю) із обох боків лопаті, турбулізатори виконано по усій висоті лопаті й описано радіусом г=2...2,5мм. Переваги запропонованого технічного рішення1 створення пристрою для забезпечення безвідривного обтікання профілю на лінії центрів ваги перетинів лопаті. Суть корисної моделі пояснюється ілюстративним матеріалом, де на фіг. 1 зображено осьовий вентилятор, на фіг.2 зображено лопать, на фіг.З зображено лопать, вид зверху. Осьовий вентилятор містить корпус 1 і розташоване в ньому робоче колесо 2 з лопатями 3, які постачені турбулізаторами 4, встановленими на відстані 0,4Ь (де b хорда профілю) з обох боків лопаті 3, виконаними по всій висоті лопаті 3 й описаними радіусом г=2.. .2,5мм. Осьовий вентилятор працює наступним чином: при обертанні робочого колеса 2 з лопатями 3 у корпус 1 попадає повітря, яке за рахунок встановлених турбулізаторів 4 безвідривно обтікає профіль лопаті 3. GO О) 9807 Фіг. 1 Mr. 2 Комп'ютерна верстка А. Рябко Фіг. З Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
