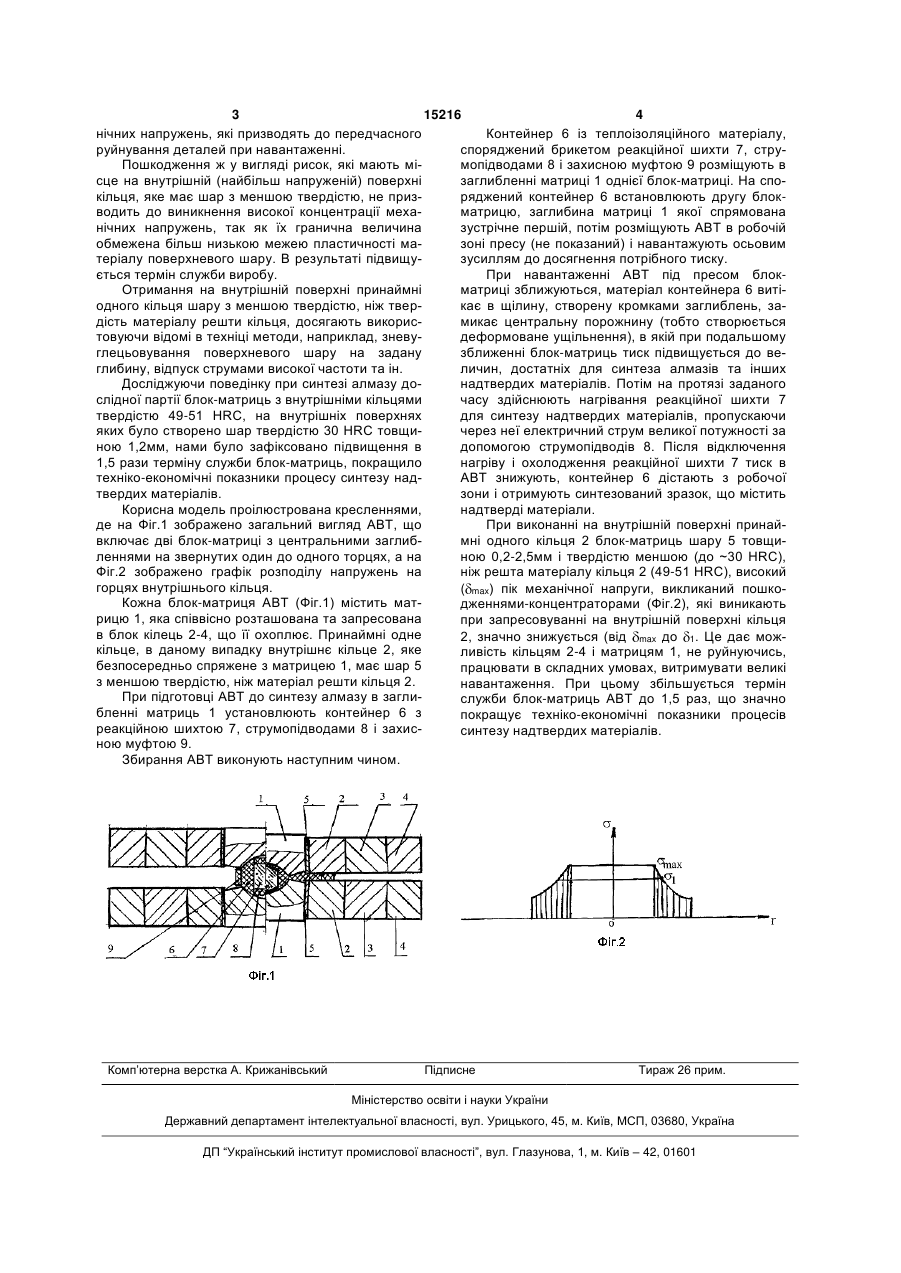

Блок-матриця апарата високого тиску і температури

1. Блок-матриця апарата високого тиску і температури, що містить співвісно розташовані та 3 15216 4 нічних напружень, які призводять до передчасного Контейнер 6 із теплоізоляційного матеріалу, руйнування деталей при навантаженні. споряджений брикетом реакційної шихти 7, струПошкодження ж у вигляді рисок, які мають мімопідводами 8 і захисною муфтою 9 розміщують в сце на внутрішній (найбільш напруженій) поверхні заглибленні матриці 1 однієї блок-матриці. На спокільця, яке має шар з меншою твердістю, не призряджений контейнер 6 встановлюють другу блокводить до виникнення високої концентрації мехаматрицю, заглибина матриці 1 якої спрямована нічних напружень, так як їх гранична величина зустрічне першій, потім розміщують АВТ в робочій обмежена більш низькою межею пластичності мазоні пресу (не показаний) і навантажують осьовим теріалу поверхневого шару. В результаті підвищузусиллям до досягнення потрібного тиску. ється термін служби виробу. При навантаженні АВТ під пресом блокОтримання на внутрішній поверхні принаймні матриці зближуються, матеріал контейнера 6 витіодного кільця шару з меншою твердістю, ніж тверкає в щілину, створену кромками заглиблень, задість матеріалу решти кільця, досягають викорисмикає центральну порожнину (тобто створюється товуючи відомі в техніці методи, наприклад, зневудеформоване ущільнення), в якій при подальшому глецьовування поверхневого шару на задану зближенні блок-матриць тиск підвищується до веглибину, відпуск струмами високої частоти та ін. личин, достатніх для синтеза алмазів та інших Досліджуючи поведінку при синтезі алмазу донадтвердих матеріалів. Потім на протязі заданого слідної партії блок-матриць з внутрішніми кільцями часу здійснюють нагрівання реакційної шихти 7 твердістю 49-51 HRC, на внутрішніх поверхнях для синтезу надтвердих матеріалів, пропускаючи яких було створено шар твердістю 30 HRC товщичерез неї електричний струм великої потужності за ною 1,2мм, нами було зафіксовано підвищення в допомогою струмопідводів 8. Після відключення 1,5 рази терміну служби блок-матриць, покращило нагріву і охолодження реакційної шихти 7 тиск в техніко-економічні показники процесу синтезу надАВТ знижують, контейнер 6 дістають з робочої твердих матеріалів. зони і отримують синтезований зразок, що містить Корисна модель проілюстрована кресленнями, надтверді матеріали. де на Фіг.1 зображено загальний вигляд АВТ, що При виконанні на внутрішній поверхні принайвключає дві блок-матриці з центральними заглибмні одного кільця 2 блок-матриць шару 5 товщиленнями на звернутих один до одного торцях, а на ною 0,2-2,5мм і твердістю меншою (до ~30 HRC), Фіг.2 зображено графік розподілу напружень на ніж решта матеріалу кільця 2 (49-51 HRC), високий горцях внутрішнього кільця. ( max) пік механічної напруги, викликаний пошкоКожна блок-матриця АВТ (Фіг.1) містить матдженнями-концентраторами (Фіг.2), які виникають рицю 1, яка співвісно розташована та запресована при запресовуванні на внутрішній поверхні кільця в блок кілець 2-4, що її охоплює. Принаймні одне 2, значно знижується (від max до 1. Це дає можкільце, в даному випадку внутрішнє кільце 2, яке ливість кільцям 2-4 і матрицям 1, не руйнуючись, безпосередньо спряжене з матрицею 1, має шар 5 працювати в складних умовах, витримувати великі з меншою твердістю, ніж матеріал решти кільця 2. навантаження. При цьому збільшується термін При підготовці АВТ до синтезу алмазу в заглислужби блок-матриць АВТ до 1,5 раз, що значно бленні матриць 1 установлюють контейнер 6 з покращує техніко-економічні показники процесів реакційною шихтою 7, струмопідводами 8 і захиссинтезу надтвердих матеріалів. ною муфтою 9. Збирання АВТ виконують наступним чином. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
