Волоконно-оптична антена для іч діапазону
Номер патенту: 15249
Опубліковано: 15.06.2006
Автори: Пилипенко Юрій Іванович, Кучер Ігор Олександрович, Горностаєв Геннадій Федорович
Формула / Реферат
Волоконно-оптична антена для ІЧ діапазону, що містить джгут з оптичних моноволокон, які мають різну довжину, одні кінці яких зібрані разом і розміщені в торці джгута над фотоприймачем, а інші кінці моноволокон розміщені дискретно по довжині джгута, яка відрізняється тим, що джгут поміщений в оболонку, виконану з дифузно-розсіювального ІЧ випромінювання матеріалу.
Текст

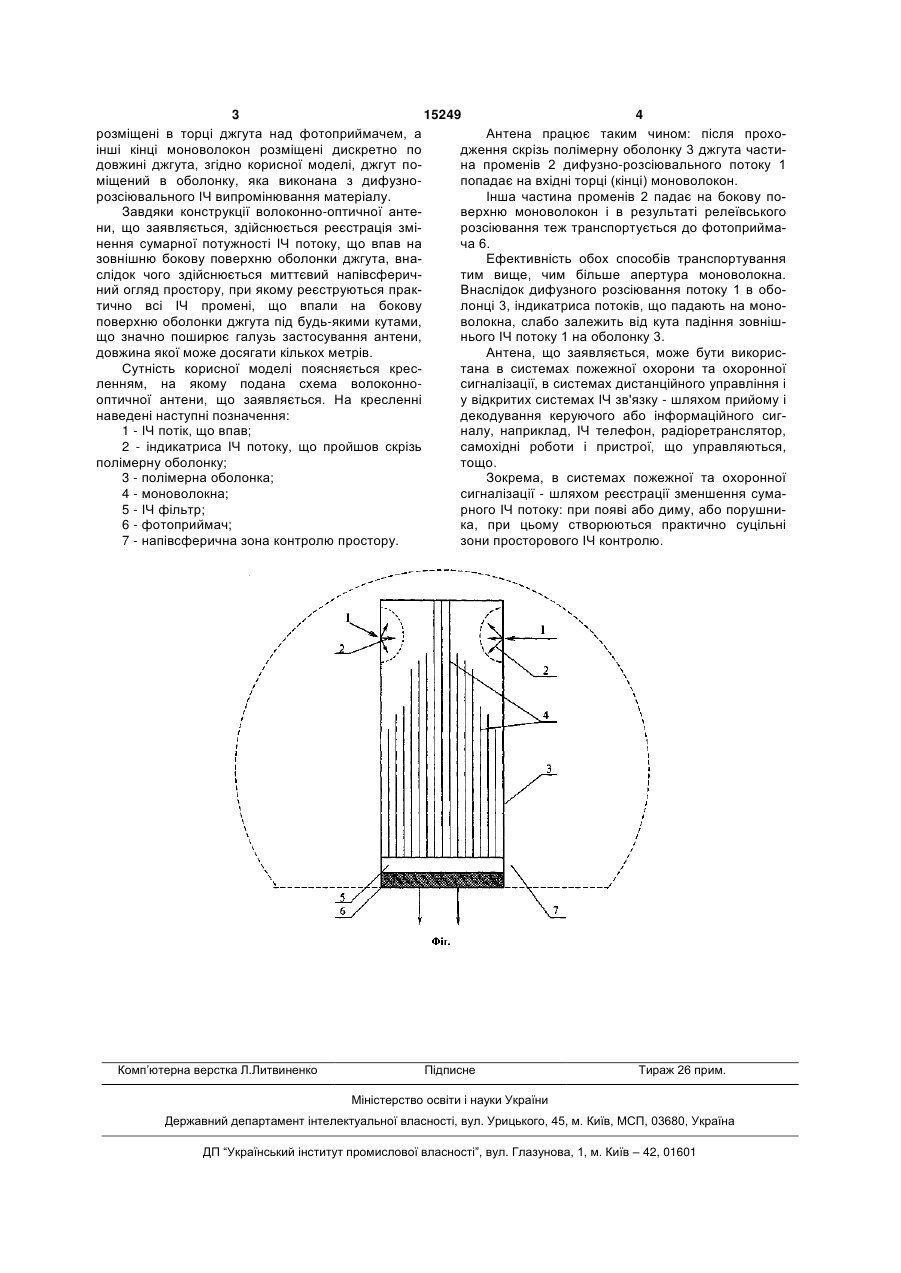

Волоконно-оптична антена для ІЧ діапазону, що містить джгут з оптичних моноволокон, які ма 3 15249 4 розміщені в торці джгута над фотоприймачем, а Антена працює таким чином: після прохоінші кінці моноволокон розміщені дискретно по дження скрізь полімерну оболонку 3 джгута частидовжині джгута, згідно корисної моделі, джгут пона променів 2 дифузно-розсіювального потоку 1 міщений в оболонку, яка виконана з дифузнопопадає на вхідні торці (кінці) моноволокон. розсіювального ІЧ випромінювання матеріалу. Інша частина променів 2 падає на бокову поЗавдяки конструкції волоконно-оптичної антеверхню моноволокон і в результаті релеївського ни, що заявляється, здійснюється реєстрація змірозсіювання теж транспортується до фотоприйманення сумарної потужності ІЧ потоку, що впав на ча 6. зовнішню бокову поверхню оболонки джгута, внаЕфективність обох способів транспортування слідок чого здійснюється миттєвий напівсферичтим вище, чим більше апертура моноволокна. ний огляд простору, при якому реєструються пракВнаслідок дифузного розсіювання потоку 1 в оботично всі ІЧ промені, що впали на бокову лонці 3, індикатриса потоків, що падають на моноповерхню оболонки джгута під будь-якими кутами, волокна, слабо залежить від кута падіння зовнішщо значно поширює галузь застосування антени, нього ІЧ потоку 1 на оболонку 3. довжина якої може досягати кількох метрів. Антена, що заявляється, може бути викорисСутність корисної моделі поясняється крестана в системах пожежної охорони та охоронної ленням, на якому подана схема волоконносигналізації, в системах дистанційного управління і оптичної антени, що заявляється. На кресленні у відкритих системах ІЧ зв'язку - шляхом прийому і наведені наступні позначення: декодування керуючого або інформаційного сиг1 - ІЧ потік, що впав; налу, наприклад, ІЧ телефон, радіоретранслятор, 2 - індикатриса ІЧ потоку, що пройшов скрізь самохідні роботи і пристрої, що управляються, полімерну оболонку; тощо. 3 - полімерна оболонка; Зокрема, в системах пожежної та охоронної 4 - моноволокна; сигналізації - шляхом реєстрації зменшення сума5 - ІЧ фільтр; рного ІЧ потоку: при появі або диму, або порушни6 - фотоприймач; ка, при цьому створюються практично суцільні 7 - напівсферична зона контролю простору. зони просторового ІЧ контролю. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFiber-optic antenna for infrared radiation range
Автори англійськоюKucher Ihor Oleksandrovych
Назва патенту російськоюВолоконнооптическая антенна для диапазона инфракрасного излучения
Автори російськоюКучер Игорь Александрович
МПК / Мітки
МПК: G08B 13/18, G01B 11/16, G02B 26/00, G02B 6/02
Мітки: діапазону, антена, волоконно-оптична
