Корпус двочерв’ячного екструдера

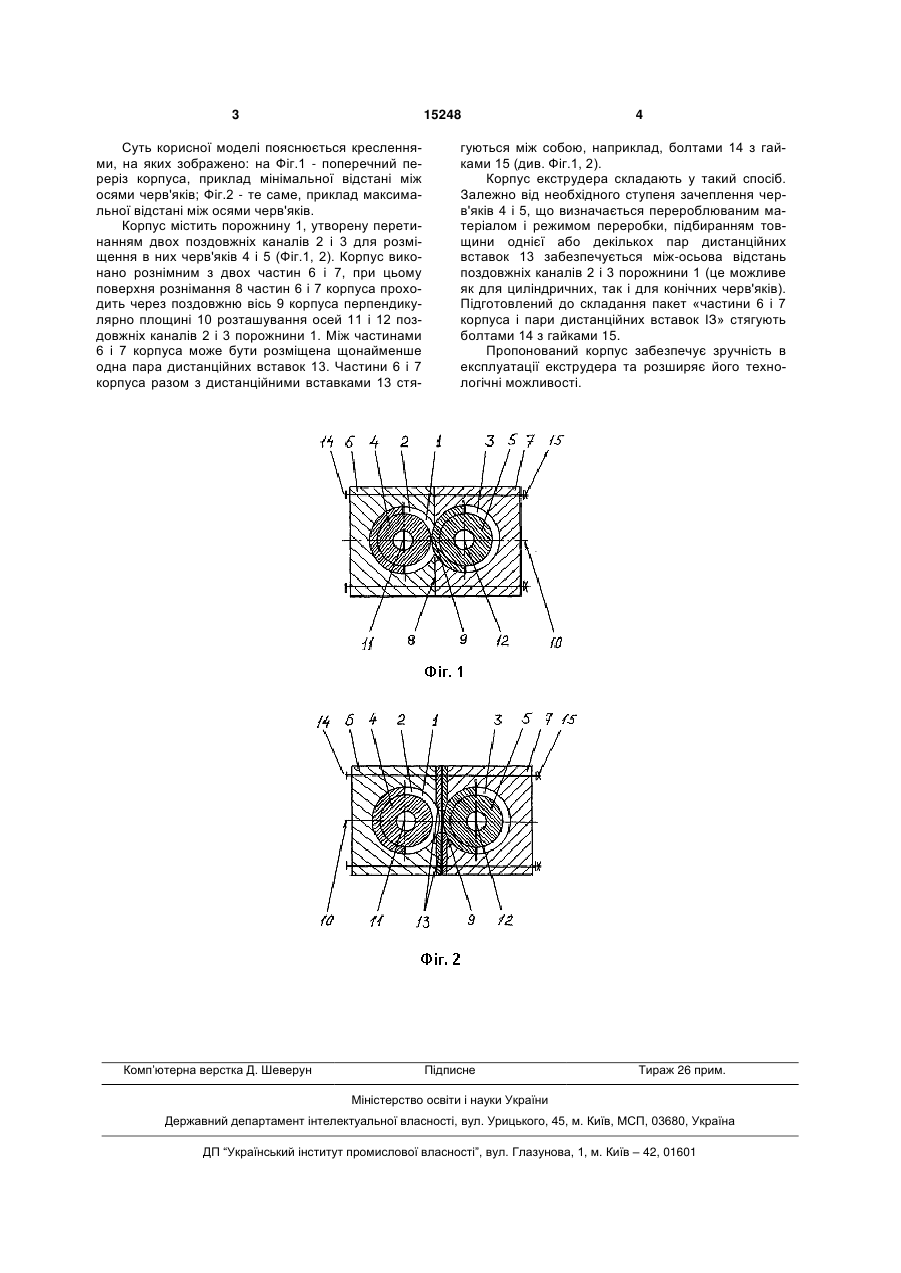

1. Корпус двочерв'ячного екструдера, що містить порожнину, утворену перетинанням двох поздовжніх каналів для розміщення в них черв'яків, який відрізняється тим, що корпус виконано рознімним з двох частин, при цьому поверхня рознімання частин корпуса проходить через поздовжню вісь корпуса перпендикулярно площині розташування осей поздовжніх каналів порожнини. 2. Корпус за п. 1, який відрізняється тим, що між частинами корпуса розміщена щонайменше одна пара дистанційних вставок. (19) (21) u200512825 (22) 29.12.2005 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Мікульонок Ігор Олегович, Радченко Леонід Борисович, Радченко Наталія Леонідівна, Ружинська Людмила Іванівна (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 15248 Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поперечний переріз корпуса, приклад мінімальної відстані між осями черв'яків; Фіг.2 - те саме, приклад максимальної відстані між осями черв'яків. Корпус містить порожнину 1, утворену перетинанням двох поздовжніх каналів 2 і 3 для розміщення в них черв'яків 4 і 5 (Фіг.1, 2). Корпус виконано рознімним з двох частин 6 і 7, при цьому поверхня рознімання 8 частин 6 і 7 корпуса проходить через поздовжню вісь 9 корпуса перпендикулярно площині 10 розташування осей 11 і 12 поздовжніх каналів 2 і 3 порожнини 1. Між частинами 6 і 7 корпуса може бути розміщена щонайменше одна пара дистанційних вставок 13. Частини 6 і 7 корпуса разом з дистанційними вставками 13 стя Комп’ютерна верстка Д. Шеверун 4 гуються між собою, наприклад, болтами 14 з гайками 15 (див. Фіг.1, 2). Корпус екструдера складають у такий спосіб. Залежно від необхідного ступеня зачеплення черв'яків 4 і 5, що визначається перероблюваним матеріалом і режимом переробки, підбиранням товщини однієї або декількох пар дистанційних вставок 13 забезпечується між-осьова відстань поздовжніх каналів 2 і 3 порожнини 1 (це можливе як для циліндричних, так і для конічних черв'яків). Підготовлений до складання пакет «частини 6 і 7 корпуса і пари дистанційних вставок ІЗ» стягують болтами 14 з гайками 15. Пропонований корпус забезпечує зручність в експлуатації екструдера та розширяє його технологічні можливості. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
