Камера горіння повітронагрівача доменних печей
Номер патенту: 15255
Опубліковано: 15.06.2006
Автори: Гоцуленко Володимир Володимирович, Гоцуленко Володимир Миколайович
Формула / Реферат
Камера горіння повітронагрівача доменних печей, що містить насадку, штуцер гарячого дуття та агрегати автоматичного керування, вертикальний канал, з'єднаний на його вході з вентилятором, а на виході - з насадкою, яка відрізняється тим, що перед входом до насадки в верхній частині каналу установлені автономні камери горіння, пальники яких з'єднані з колектором газопостачання спалюваної суміші газів.
Текст

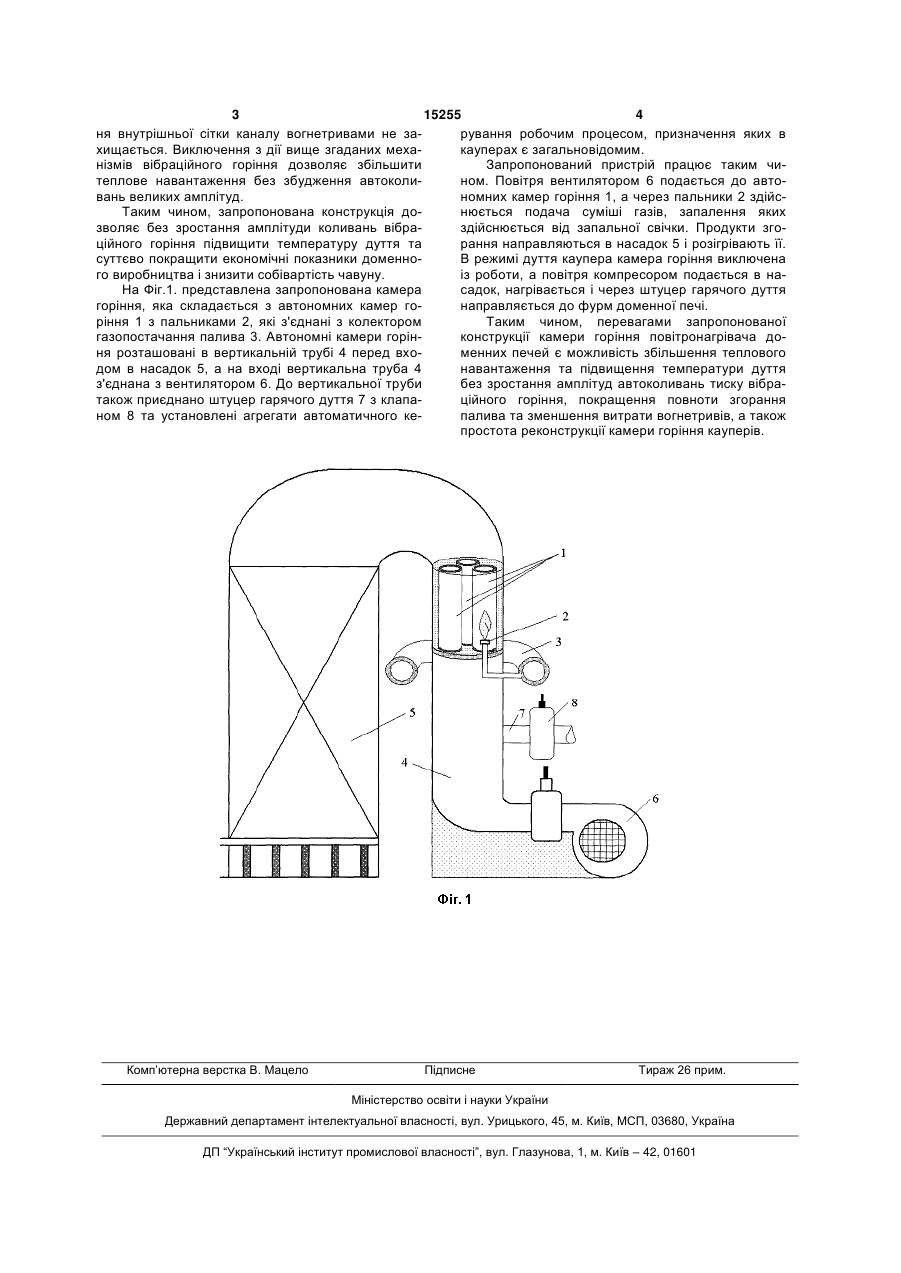

Камера горіння повітронагрівача доменних печей, що містить насадку, штуцер гарячого дуття та агрегати автоматичного керування, вертикальний канал, з'єднаний на його вході з вентилятором, а на виході - з насадкою, яка відрізняється тим, що перед входом до насадки в верхній частині каналу установлені автономні камери горіння, пальники яких з'єднані з колектором газопостачання спалюваної суміші газів. (19) (21) u200512883 (22) 30.12.2005 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Гоцуленко Володимир Володимирович, Гоцуленко Володимир Миколайович (73) ДНІПРОДЗЕРЖИНСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 15255 4 ня внутрішньої сітки каналу вогнетривами не зарування робочим процесом, призначення яких в хищається. Виключення з дії вище згаданих мехакауперах є загальновідомим. нізмів вібраційного горіння дозволяє збільшити Запропонований пристрій працює таким читеплове навантаження без збудження автоколином. Повітря вентилятором 6 подається до автовань великих амплітуд. номних камер горіння 1, а через пальники 2 здійсТаким чином, запропонована конструкція донюється подача суміші газів, запалення яких зволяє без зростання амплітуди коливань вібраздійснюється від запальної свічки. Продукти згоційного горіння підвищити температуру дуття та рання направляються в насадок 5 і розігрівають її. суттєво покращити економічні показники доменноВ режимі дуття каупера камера горіння виключена го виробництва і знизити собівартість чавуну. із роботи, а повітря компресором подається в наНа Фіг.1. представлена запропонована камера садок, нагрівається і через штуцер гарячого дуття горіння, яка складається з автономних камер гонаправляється до фурм доменної печі. ріння 1 з пальниками 2, які з'єднані з колектором Таким чином, перевагами запропонованої газопостачання палива 3. Автономні камери горінконструкції камери горіння повітронагрівача доня розташовані в вертикальній трубі 4 перед вхоменних печей є можливість збільшення теплового дом в насадок 5, а на вході вертикальна труба 4 навантаження та підвищення температури дуття з'єднана з вентилятором 6. До вертикальної труби без зростання амплітуд автоколивань тиску вібратакож приєднано штуцер гарячого дуття 7 з клапаційного горіння, покращення повноти згорання ном 8 та установлені агрегати автоматичного кепалива та зменшення витрати вогнетривів, а також простота реконструкції камери горіння кауперів. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAn air heater firing chamber of the blast-furnaces
Автори англійськоюHotsulenko Volodymyr Volodymyrovych, Hotsulenko Volodymyr Mykolaiovych
Назва патенту російськоюКамера горения воздухонагревателя доменных печей
Автори російськоюГоцуленко Владимир Владимирович, Гоцуленко Владимир Николаевич
МПК / Мітки
МПК: C21B 9/00
Мітки: печей, повітронагрівача, доменних, горіння, камера
Код посилання
<a href="https://ua.patents.su/2-15255-kamera-gorinnya-povitronagrivacha-domennikh-pechejj.html" target="_blank" rel="follow" title="База патентів України">Камера горіння повітронагрівача доменних печей</a>
