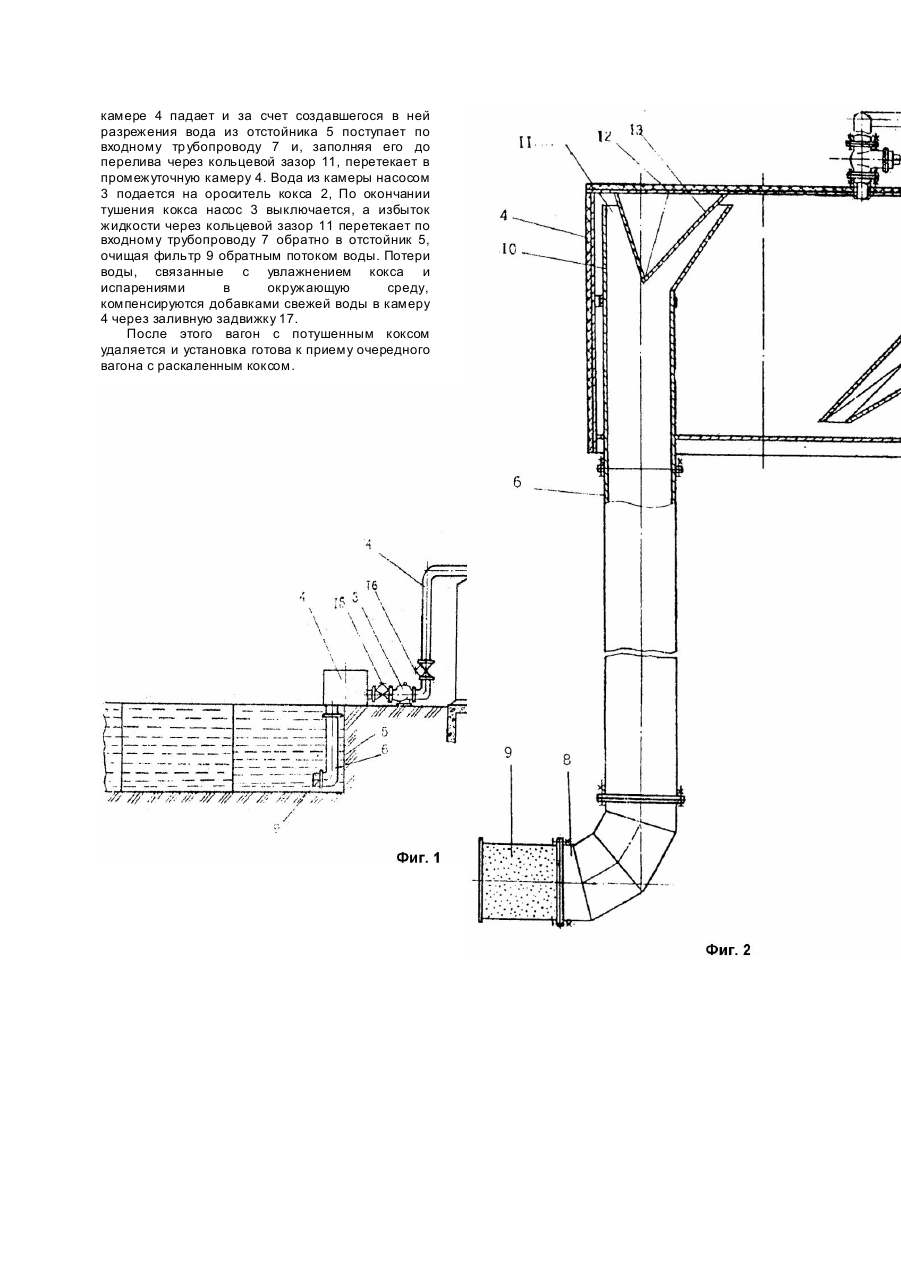

Изобретение относится к коксохимическому производству, в частности к установкам для мокрого тушения кокса. Известна установка для тушения кокса, включающая башню с оросителем кокса, отстойники для шлама и воды, размещенные ниже нулевой отметки поверхности грунта, и насосы для подачи воды из отстойников, размещенные на уровне дна отстойников [1]. Недостаток указанной установки состоит в снижении эффективности ее работы, обусловленной необходимостью размещения насосов на уровне дна отстойников, что способствует их подтоплению водами и приводит к нарушению подачи воды на оросители кокса. Известна установка для мокрого тушения кокса, содержащая башню, установленный в ней ороситель кокса, надземную насосную станцию с насосом, присоединенным к оросителю кокса и отстойник для оборотной воды. Надземная насосная станция имеет надземную и подземную части, соединенные между собой железобетонной площадкой на уровне планировки земли. В надземной части станции размещено оборудование для монтажа и панели управления. В подземной части размещены насосы с электродвигателями и колодец для сбора вод. Кроме того, подземная часть оснащена принудительной вентиляцией. Для заполнения насосов водой, поступающей самотеком из отстойника для обеспечения их нормальной работы, низ подземной части станции расположен на уровне низа рядом стоящего отстойника [2]. Недостаток известной установки состоит в сложности конструкции и больших материальных затратах, обусловленных необходимостью оснащения насосной станции подземной частью и материальных затратах на ее строительство и обслуживание. В основу изобретения поставлена задача создать такую установку мокрого тушения кокса, снабжение которой герметичной промежуточной камерой позволяет за счет новой взаимосвязи отстойника с насосом исключить подземную часть насосной станции и оборудование для ее обслуживания, что упростит конструкцию установки и снизит материальные затраты на строительство и обслуживание. Поставленная задача решена в установке для мокрого тушения кокса, содержащей башню, установленный в ней ороситель кокса, надземную насосную станцию с насосом, присоединенным к оросителю кокса и отстойник для оборотной воды. Отличие заявляемой установки состоит в том, что она снабжена установленной на уровне верха отстойника герметичной промежуточной камерой, имеющей входной и выходной трубопроводы. Причем, нижний конец входного трубопровода размещен в отстойнике ниже, уровня воды и снабжен фильтром, верхний выполнен с раструбом и установлен в камере с зазором относительно ее потолка и конического выступа, установленного на потолке камеры в раструбе верхнего тр убопровода, а насос установлен на выходном трубопроводе снаружи промежуточной камеры. При этом снабжение установки герметичной промежуточной камерой и ее размещение на уровне верха отстойника обеспечивает возможность создания запаса воды, необходимого и достаточного для заполнения полости насоса водой, поступающей самотеком и обеспечивающей их нормальную работу. Это дает возможность разместить насосы на уровне земли, в результате чего отпадает необходимость в подземной части насосной станции, что упрощает конструкцию установки в целом и снижает материальные затраты на строительство и обслуживание. Конструктивные особенности промежуточной камеры и ее взаимосвязь с отстойником и насосом обеспечивает автоматическое наполнение промежуточной камеры при работе насоса и дальнейшее заполнение полости насоса самотеком, что гарантирует нормальную работу насоса при их установке на поверхности земли. Это дает возможность исключить подземную часть насосной станции, что упростит конструкцию установки и снизит материальные затраты на строительство и обслуживание. Кроме того, взаимосвязь отстойника с промежуточной камерой посредством выходного трубопровода создает возможность за счет обратного потока воды из промежуточной камеры в отстойник обеспечить очистку фильтров, что стабилизирует подачу воды на оросители и повышает эффективность работы установки в целом. На фиг.1 изображена схема установки; на фиг.2 - продольное сечение промежуточной камеры. Установка для мокрого тушения кокса содержит башню 1 с установленным в ней оросителем кокса 2, надземную насосную станцию (не показана), насос 3, промежуточную камеру 4 и отстойник 5 для оборотной воды. Отстойник 5 состоит из бетонных камер, размещенных в грунте. Промежуточная камера 4 установлена над отстойником 5 и выполнена в виде герметичной емкости, снабженной входным 6 и выходным 7 трубопроводами. Нижний конец 8 входного тр убопровода 6 размещен в отстойнике 5 ниже уровня воды и снабжен фильтром 9. Верхний конец 10 входного трубопровода 6 выполнен с раструбом и размещен с кольцевым зазором 11 относительно потолка 12 камеры 4 и конического выступа 13, выполненного на потолке 12 камеры. Насос 3 установлен снаружи камеры 4 на выходном трубопроводе 7, установленном в боковой стенке камеры 4. Насос 3 посредством трубопровода 14 соединен с оросителем кокса 2. На трубопроводах 7 и 12 установлены вентили 15 и 16. В надземной насосной станции размещены насос 3 с электродвигателем и панели управления (не показаны). Установка работает следующим образом. К началу цикла тушения кокса герметичная промежуточная камера 4 через заливную задвижку 17 заполняется водой. Уровень воды в камере 4 определяется появлением воды из штуцера 18, после чего закрывается заливная задвижка, а штуцер 18 - закрывается пробкой 19. Уровень воды в камере 4 определяется кольцевым зазором 11 между верхним концом 10 входного трубопровода 7, потолком 12 камеры 4 и коническим выступом 13, Заполнение водой промежуточной камеры 4 гарантирует наполнение насоса 3 водой. Для полного слива воды из камеры 4 предусмотрен вентиль 20. После размещения в башне 1 тушильного вагона с раскаленным коксом (не показан) включается насос 3, который выкачивает воду из промежуточной камеры 4. Уровень воды в камере 4 падает и за счет создавшегося в ней разрежения вода из отстойника 5 поступает по входному тр убопроводу 7 и, заполняя его до перелива через кольцевой зазор 11, перетекает в промежуточную камеру 4. Вода из камеры насосом 3 подается на ороситель кокса 2, По окончании тушения кокса насос 3 выключается, а избыток жидкости через кольцевой зазор 11 перетекает по входному трубопроводу 7 обратно в отстойник 5, очищая фильтр 9 обратным потоком воды. Потери воды, связанные с увлажнением кокса и испарениями в окружающую среду, компенсируются добавками свежей воды в камеру 4 через заливную задвижку 17. После этого вагон с потушенным коксом удаляется и установка готова к приему очередного вагона с раскаленным коксом.
