Електрична розетка

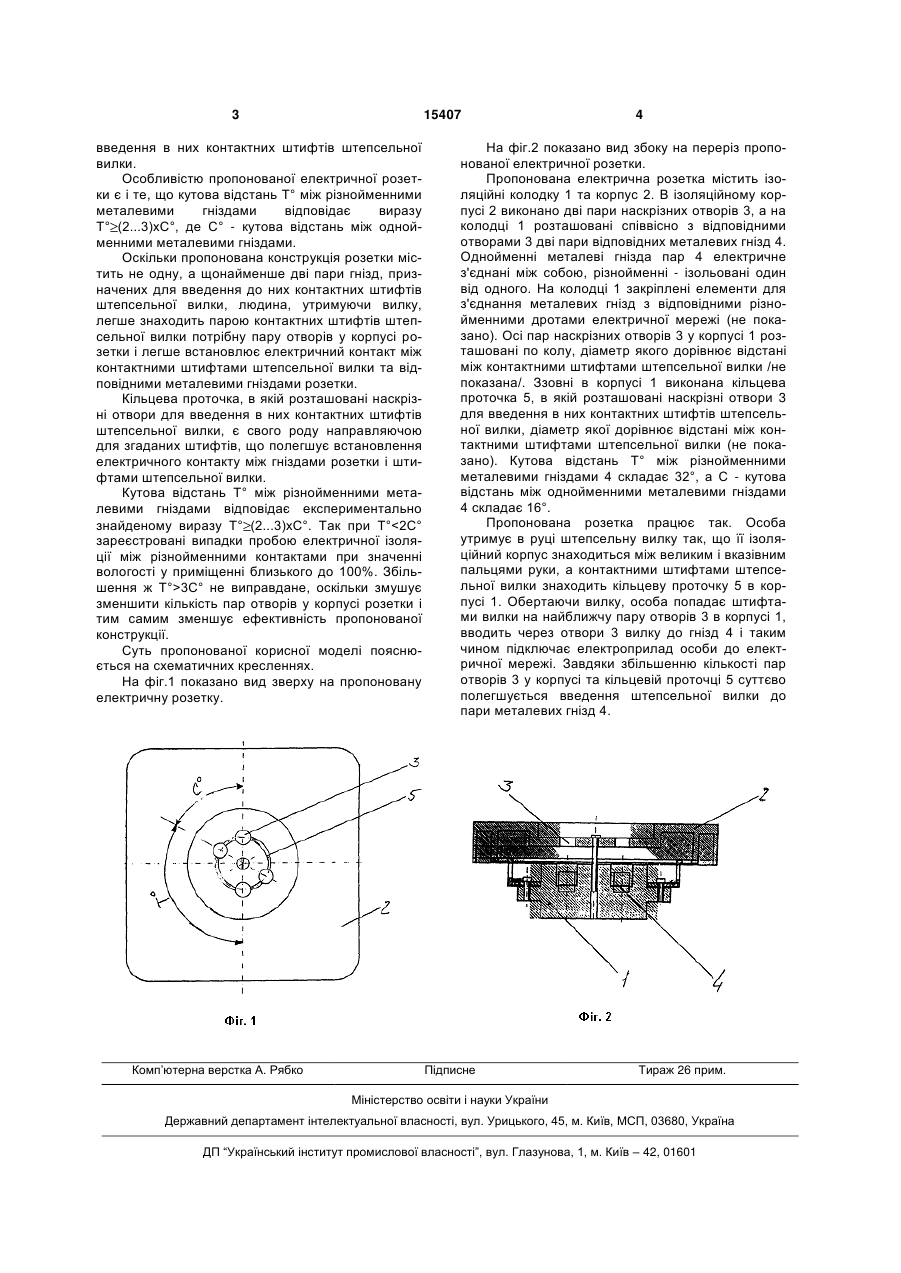

1. Електрична розетка, що містить ізоляційні колодку та корпус з парою наскрізних отворів у ньому та парою металевих гнізд, призначених для введення в них контактних штифтів штепсельної вилки і розташованих співвісно з відповідними наскрізними отворами, а металеві гнізда закріплені на колодці, яка встановлена у корпусі і забезпечена елементами для з'єднання металевих гнізд з відповідними різнойменними дротами електричної мережі, яка відрізняється тим, що в ізоляційному корпусі виконано щонайменше дві пари отворів, а на колодці розташовано щонайменше дві пари відповідних металевих гнізд, однойменні металеві гнізда пар електрично з'єднані між собою, різнойменні - ізольовані один від одного, а осі пар наскрізних отворів у корпусі розташовані по колу. 2. Електрична розетка за п.1, яка відрізняється тим, що ззовні в корпусі виконана кільцева проточка, в якій розташовані наскрізні отвори, призначені для введення в них контактних штифтів штепсельної вилки. 3. Електрична розетка за п.1, яка відрізняється тим, що кутова відстань Т° між різнойменними металевими гніздами відповідає виразу Пропонована корисна модель відноситься до галузі електротехніки, а більш конкретно - до конструкції електричної розетки, що забезпечує полегшене вставляння вилки. Пропонована електрична розетка може бути використана як у побутових умовах, так і в різних галузях техніки. Найбільш близькою до пропонованої за технічною суттю є електрична розетка, що містить ізоляційні колодку та корпус з парою наскрізних отворів у ньому та парою металевих гнізд, призначених для введення в них контактних штифтів штепсельної вилки і розташованих співвісно з відповідними наскрізними отворами, а металеві гнізда закріплені на колодці, яка встановлена у корпусі і забезпечена елементами для з'єднання металевих гнізд з відповідними різнойменними дротами електричної мережі [Патент РФ на винахід №2265931, МПК7 H01R13/635, Дата публікації: 2005.12.10]. Недоліком описаної конструкції є незручності, пов'язані з попаданням контактних штифтів штепсельної вилки до пари гнізд електричної розетки, особливо при поганому освітленні приміщення, де встановлена електрична розетка, що суттєво зменшує безпечність експлуатації виробу. У основу пропонованої корисної моделі поставлено задачу створення такої електричної розетки, яка б дозволила полегшити попадання контактних штифтів штепсельної вилки до пари гнізд електричної розетки. Поставлена задача вирішується у пропонованій конструкції, яка, як і відома електрична розетка, містить ізоляційні колодку та корпус з парою наскрізних отворів у ньому та парою розташованих співвісно з отворами відповідних металевих гнізд, закріплених на колодці, встановленій у корпусі, і забезпеченій елементами для з'єднання металевих гнізд з відповідними різнойменними дротами електричної мережі, а, відповідно до пропозиції, в ізоляційному корпусі виконано, щонайменше, дві пари отворів, а на колодці розташовано, щонайменше, дві пари відповідних металевих гнізд, однойменні металеві гнізда пар електричне з'єднані між собою, різнойменні - ізольовані один від одного, а осі пар наскрізних отворів у корпусі розташовані по колу. Особливістю пропонованої електричної розетки є і те, що ззовні в корпусі виконана кільцева проточка, в якій розташовані наскрізні отвори для (19) UA (11) 15407 (13) U T 2... 3 xC  , де C - кутова відстань між однойменними металевими гніздами. 3 15407 введення в них контактних штифтів штепсельної вилки. Особливістю пропонованої електричної розетки є і те, що кутова відстань Т° між різнойменними металевими гніздами відповідає виразу Т° (2...3)хС°, де С° - кутова відстань між однойменними металевими гніздами. Оскільки пропонована конструкція розетки містить не одну, а щонайменше дві пари гнізд, призначених для введення до них контактних штифтів штепсельної вилки, людина, утримуючи вилку, легше знаходить парою контактних штифтів штепсельної вилки потрібну пару отворів у корпусі розетки і легше встановлює електричний контакт між контактними штифтами штепсельної вилки та відповідними металевими гніздами розетки. Кільцева проточка, в якій розташовані наскрізні отвори для введення в них контактних штифтів штепсельної вилки, є свого роду направляючою для згаданих штифтів, що полегшує встановлення електричного контакту між гніздами розетки і штифтами штепсельної вилки. Кутова відстань Т° між різнойменними металевими гніздами відповідає експериментально знайденому виразу Т° (2...3)хС°. Так при Т°3С° не виправдане, оскільки змушує зменшити кількість пар отворів у корпусі розетки і тим самим зменшує ефективність пропонованої конструкції. Суть пропонованої корисної моделі пояснюється на схематичних кресленнях. На фіг.1 показано вид зверху на пропоновану електричну розетку. Комп’ютерна верстка А. Рябко 4 На фіг.2 показано вид збоку на переріз пропонованої електричної розетки. Пропонована електрична розетка містить ізоляційні колодку 1 та корпус 2. В ізоляційному корпусі 2 виконано дві пари наскрізних отворів 3, а на колодці 1 розташовані співвісно з відповідними отворами 3 дві пари відповідних металевих гнізд 4. Однойменні металеві гнізда пар 4 електричне з'єднані між собою, різнойменні - ізольовані один від одного. На колодці 1 закріплені елементи для з'єднання металевих гнізд з відповідними різнойменними дротами електричної мережі (не показано). Осі пар наскрізних отворів 3 у корпусі 1 розташовані по колу, діаметр якого дорівнює відстані між контактними штифтами штепсельної вилки /не показана/. Ззовні в корпусі 1 виконана кільцева проточка 5, в якій розташовані наскрізні отвори 3 для введення в них контактних штифтів штепсельної вилки, діаметр якої дорівнює відстані між контактними штифтами штепсельної вилки (не показано). Кутова відстань Т° між різнойменними металевими гніздами 4 складає 32°, а С - кутова відстань між однойменними металевими гніздами 4 складає 16°. Пропонована розетка працює так. Особа утримує в руці штепсельну вилку так, що її ізоляційний корпус знаходиться між великим і вказівним пальцями руки, а контактними штифтами штепсельної вилки знаходить кільцеву проточку 5 в корпусі 1. Обертаючи вилку, особа попадає штифтами вилки на найближчу пару отворів 3 в корпусі 1, вводить через отвори 3 вилку до гнізд 4 і таким чином підключає електроприлад особи до електричної мережі. Завдяки збільшенню кількості пар отворів 3 у корпусі та кільцевій проточці 5 суттєво полегшується введення штепсельної вилки до пари металевих гнізд 4. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
