Розетка штепсельного роз’єму

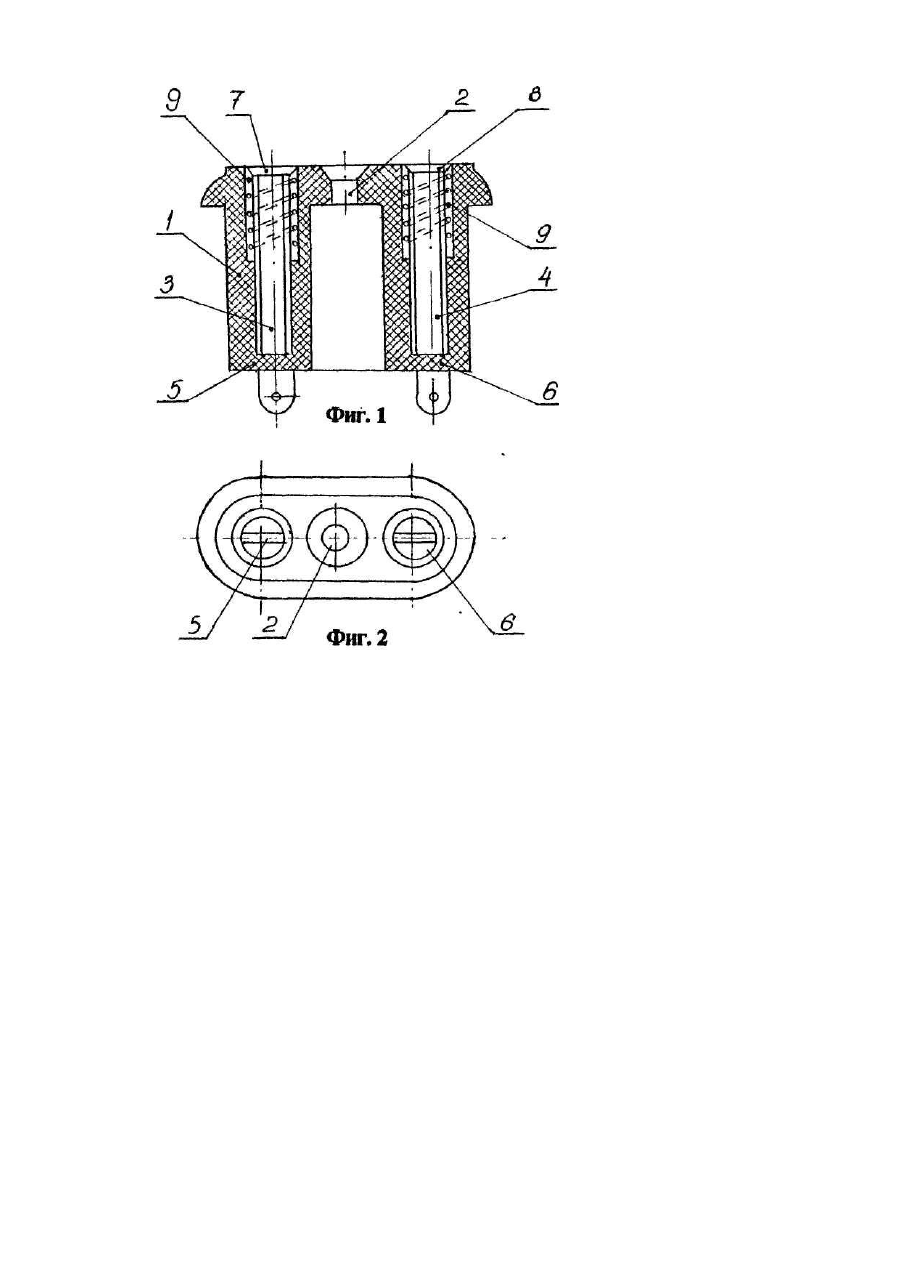

Полезная модель относится к области электрических соединительных устройств, в частности к розеткам штепсельных разъемов и может быть использована в электротехнической промышленности и приборостроении. Прототипом заявляемого технического решения является розетка штепсельного разъема, содержащая корпус и установленные в нем контактные элементы, а также огибающие их упругие зажимы [2]. Данное техническое решение, выбранное в качестве прототипа, характеризуется неравномерным радиальным давлением на контактные элементы вилки по периметру цилиндрической поверхности лепестков, обусловленное асимметрией разрезной в продольном направлении пружинящей втулки, что приводит к неравномерному износу контактных элементов и сокращает срок службы такого варианта конструкций розеток, т.к. в процессе эксплуатации ослабевает сцепление контактирующи х поверхностей и возрастает переходное сопротивление в зоне контакта. В случае использования таких разъемов в силовых цепях это может привести к локальному разогреву участков контактирующи х поверхностей, их последующему окислению, что в свою очередь приводит к все большему возрастанию переходного сопротивления в зоне контакта. Все эти недостатки и обуславливают ненадежность приборной розетки в целом. В основу полезной модели "Розетка штепсельного разъема" положена задача создания конструкции устройства, которая при максимальной простоте конструкции контактных элементов обеспечивает равномерное и плотное прилегание контактирующих поверхностей розетки и вилки, что повышает надежность, а следовательно, и долговечность приборной розетки. Поставленная задача решается тем, что в розетке штепсельного разъема, содержащей корпус с гнездами, установленные в них контактные элементы, а также огибающие их упругие зажимы, гнезда розетки оснащены перемычками, а контактные элементы выполнены в виде дугообразных в поперечном сечении пластин, одна из сторон которых закреплена на перемычках, причем упругие зажимы выполнены в виде витков пружины. Полезная модель поясняется описанием и чертежами, на которых изображено: фиг.1 - общий вид розетки в разрезе; фиг.2 - вид розетки сверху. Розетка состоит из профилированного диэлектрического корпуса 1 с отверстием 2 для его крепления и гнездами 3 и 4, имеющими поперечные жесткие перемычки 5 и 6, выполненные в конце гнезд, В гнездах 3 и 4 размещены контактные элементы, каждый из которых соответственно выполнен из двух идентичных дугообразных в поперечном сечении пластин 7 и 8, огибаемцх пружинным зажимом 9, который представляет собой витки пружины. Пластины контактных элементов 7 и 8 имеют на своих свободных концах площадки с отверстиями для подключения токоведущи х шин. Фиксация дугообразных в поперечном сечении пластин в гнездах корпуса осуществляется путем механического обжатия их площадок с отверстиями на жестких поперечных перемычках 5 и 6. При введении контактных штырей вилки (на чертеже не показаны) в гнезда 3 и 4 розетки, дугообразные в поперечном сечении пластины 7 и 8, огибаемые пружинным зажимом 9 размыкаются и плотно удерживают контактные штыри в гнездах корпуса 1, обеспечивая равномерное давление на контактируемые поверхности. При извлечении штырей вилки из гнезд, контактные пластины 7 и 8 под действием пружинного зажима 9 смыкаются и занимают исходное положение.
