Безпечна електрична розетка

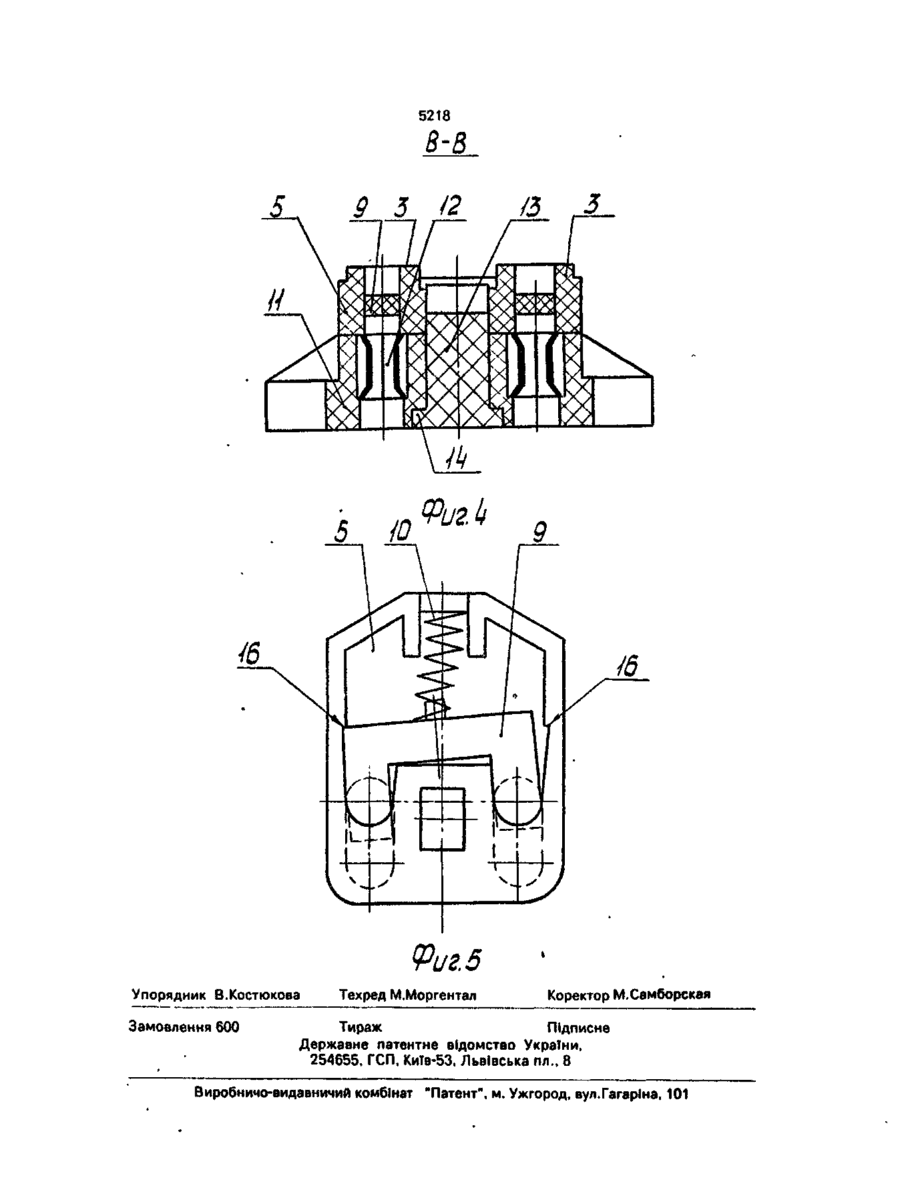

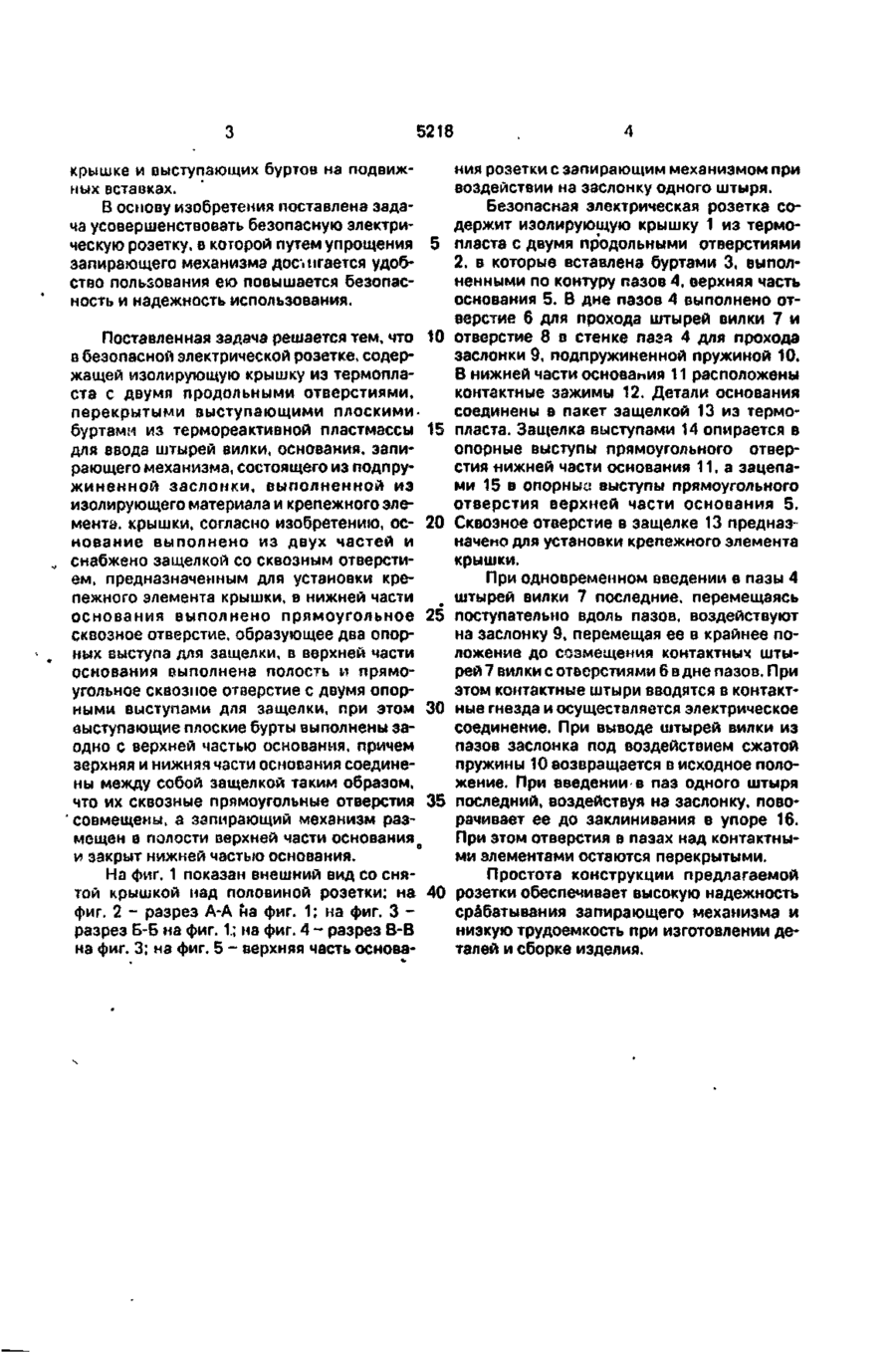

Безопасная электрическая розетка, содержащая изолирующую крышку из термопласта с двумя продольными отверстиями, перекрытыми выступающими плоскими буртами из термореактивной пластмассы для ввода штырей вилки, основания, запирающего механизма, состоящего из подпружиненной заслонки, выполненной из изолирующего материала и крепежного эле мента, крышки, о т л и ч а ю щ а я с я тем, что основание выполнено из двух деталей, и снабжено защелкой со сквозным отверстием, предназначенным для установки крепежного элемента крышки, в нижней детали основания выполнено прямоугольное сквозное отверстие, образующее два опорных выступа для защелки, в верхней детали основания выполнено углубление и прямоугольное сквозное отверстие с двумя опорными выступами для защелки, при этом упомянутые выступающие плоские бурты выполнены заодно с верхней деталью основания, причем верхняя и нижняя детали основания соединены между собой защелкой таким образом, что их сквозные прямоугольные отверстия совмещены, а упомянутый запирающий механизм размещен в полости верхней части основания и закрыт нижней частью основания. С > ел Изобретение относится к электротехнике, а именно к электрическим розеткам с устройствами, предотвращающими доступ к контактам, опасным для жизни. Известна электрическая безопасная розетка [1], наиболее близкая по технической сущности к заявляемому решению, аыбранная, поэтому, в качестве прототипа, которая содержит изолирующую крышку из термопласта с двумя продольными отверстиями, перекрытыми выступающими плоскими буртами из термореактивной пластмассы для ввода штырей вилки, основание, запирающий механизм, состоящий из подпружиненной заслонки, выполненной из и изолирующего материала, и крепежный элемент крышки, бурты выполнены на наружной поверхности двух подвижных вставок цилиндрической формы со сквозными отверстиями, являющихся частью механизма запирающего устройства, расположенного в изолирующей крышке. Недостатком такого соединителя является наличие трех подвижных элементов двух вставок и запирающей заслонки, что снижает надежность срабатывания запирающего устройства, а также неудобство при введении штырей вилки в отверстия подвижных изоляционных вставок из-за широких и глубоких продольных отверстий в оэ 5218 4 крышке и выступающих буртов на подвижния розетки с запирающим механизмом при ных вставках. воздействии на заслонку одного штыря. В основу изобретения поставлена задаБезопасная электрическая розетка соча усовершенствовать безопасную электридержит изолирующую крышку 1 из термоческую розетку, в которой путем упрощения 5 пласта с двумя продольными отверстиями запирающего механизма достигается удоб2, в которые вставлена буртами 3, выполство пользования ею повышается безопасненными по контуру пазов 4, верхняя часть ность и надежность использования. основания 5. В дне пазов 4 выполнено отверстие б для прохода штырей вилки 7 и Поставленная задала решается тем, что 10 отверстие 8 в стенке па2й 4 для прохода в безопасной электрической розетке, содерзаслонки 9, подпружиненной пружиной 10. жащей изолирующую крышку из термоплаВ нижней части основания 11 расположены ста с двумя продольными отверстиями, контактные зажимы 12. Детали основания перекрытыми выступающими плоскими, соединены в пакет защелкой 13 из термобуртами из термореактивной пластмассы 15 пласта. Защелка выступами 14 опирается в для ввода штырей вилки, основания, запиопорные выступы прямоугольного отверрающего механизма, состоящего из подпрустия нижней части основания 11, а зацепажиненной заслонки, выполненной из ми 15 в опорный выступы прямоугольного изолирующего материала и крепежного элеотверстия верхней части основания 5. мента, крышки, согласно изобретению, ос- 20 Сквозное отверстие в защелке 13 предназнование выполнено из двух частей и начено для установки крепежного элемента снабжено защелкой со сквозным отверстикрышки. ем, предназначенным для установки креПри одновременном введении в пазы 4 пежного элемента крышки, в нижней части штырей вилки 7 последние, перемещаясь основания выполнено прямоугольное 25 поступательно вдоль пазов, воздействуют сквозное отверстие, образующее два опорна заслонку 9, перемещая ее в крайнее поных выступа для защелки, в верхней части ложение до совмещения контактных штыоснования выполнена полость и пряморей 7 вилки с отверстиями 6 в дне пазов. При угольное сквозное отверстие с двумя опорэтом контактные штыри вводятся в контактными выступами для защелки, при этом 30 ные гнезда и осуществляется электрическое выступающие плоские бурты выполнены засоединение. При выводе штырей вилки из одно с верхней частью основания, причем пазов заслонка под воздействием сжатой верхняя и нижняя части основания соединепружины 10 возвращается в исходное полоны между собой защелкой таким образом, жение. При введении в паз одного штыря что их сквозные прямоугольные отверстия 35 последний, воздействуя на заслонку, пово' совмещены, а запирающий механизм разрачивает ее до заклинивания в упоре 16. мещен в полости верхней части основания При этом отверстия в пазах над контактныи закрыт нижней частью основания. ми элементами остаются перекрытыми. На фиг. 1 показан внешний вид со сняПростота конструкции предлагаемой той крышкой над половиной розетки; на 40 розетки обеспечивает высокую надежность фиг. 2 - разрез А-А на фиг. 1: на фиг. 3 срабатывания запирающего механизма и разрез Б-Б на фиг. 1.; на фиг. 4 - разрез В-В низкую трудоемкость при изготовлении дена фиг. 3; на фиг. 5 - верхняя часть основаталей и сборке изделия. 5218 B-8 Фигк Фиг. 5 Упорядник В.Костюкова Замовлення 600 Техред М.Моргентал Коректор М.Самборская Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
