Пристрій підогріву повітря для дихання

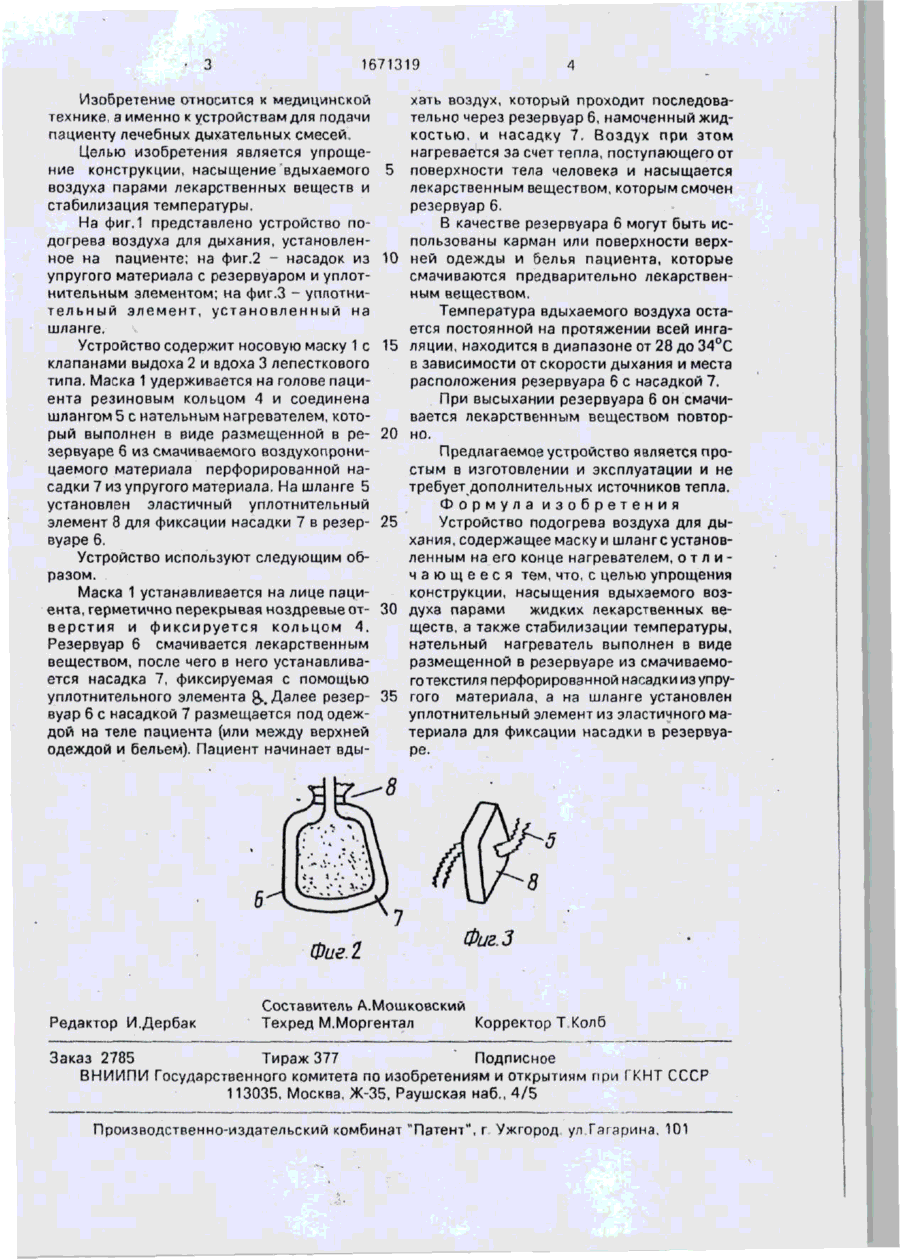

Изобретение относится к медицинской технике, з именно к устройствам для созда ния лечебных дыхательных смесей. Для упрощения конструкции, насыщения вдыхаемого воздуха парами жидких лекарственных веществ, а также стабилизации температуры нательный нагреватель выполнен в виде размещенной в резервуаре 6 из смачиваемого текстиля перфорированной насадки 7 из упругого материала, а на шланге 5 установлен уплотнительный элемент 8 из эластичного материала для фиксации насадки 7 в резервуаре 6. 3 ил. (Л С о со 1671319 Изобретение относится к медицинской технике, а именно к устройствам для подачи пациенту лечебных дыхательных смесей. Целью изобретения является упрощение конструкции, насыщение вдыхаемого 5 воздуха парами лекарственных веществ и стабилизация температуры. На фиг.1 представлено устройство подогрева воздуха для дыхания, установленное на пациенте; на фиг.2 - насадок из 10 упругого материала с резервуаром и уплотнительным элементом; на фиг.З - уппотнительный элемент, установленный на шланге, Устройство содержит носовую маску 1с 15 клапанами выдоха 2 и вдоха 3 лепесткового типа. Маска 1 удерживается на голове пациента резиновым кольцом 4 и соединена шлангом 5 с нательным нагревателем, который выполнен в виде размещенной в ре- 20 зервуаре 6 из смачиваемого воздухопроницаемого материала перфорированной насадки 7 из упругого материала. На шланге 5 установлен эластичный уплотнительный элемент 8 для фиксации насадки 7 в резер- 25 еузре 6. Устройство используют следующим образом. Маска 1 устанавливается на лице пациента, герметично перекрывая ноздревые от- 30 верстия и фиксируется кольцом 4. Резервуар 6 смачивается лекарственным веществом, после чего в него устанавливается насадка 7, фиксируемая с помощью уплотнительного элемента &, Далее резер- 35 вуэр 6 с насадкой 7 размещается под одеждой на теле пациента (или между верхней одеждой и бельем). Пациент начинает вды хать воздух, который проходит последовательно через резервуар 6, намоченный жидкостью, и насадку 7. Воздух при этом нагревается за счет тепла, поступающего от поверхности тела человека и насыщается лекарственным веществом, которым смочен резервуар 6. В качестве резервуара б могут быть использованы карман или поверхности верхней одежды и белья пациента, которые смачиваются предварительно лекарственным веществом. Температура вдыхаемого воздуха остается постоянной на протяжении всей ингаляции, находится в диапазоне от 28 до 34°С в зависимости от скорости дыхания и места расположения резервуара 6 с насадкой 7. При высыхании резервуара 6 он смачивается лекарственным веществом повторно. Предлагаемое устройство является простым в изготовлении и эксплуатации и не требует дополнительных источников тепла. Формула изобретения Устройство подогрева воздуха для дыхания, содержащее маску и шланг с установленным на его конце нагревателем, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, насыщения вдыхаемого воздуха парами жидких лекарственных веществ, а также стабилизации температуры, нательный нагреватель выполнен в виде размещенной в резервуаре из смачиваемого текстиля перфорированной насадки из упругого материала, а на шланге установлен уплотнительный элемент из эластичного материала для фиксации насадки в резервуаре. 8 Фае. 2 Редактор И.Дербак Фиг.З Составитель А.Мошковский Техред М.Моргентал Корректор Т. Колб Заказ 2785 Тираж 377 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород ул Гагарина. 101
