Пристрій для осушування стиснутого повітря

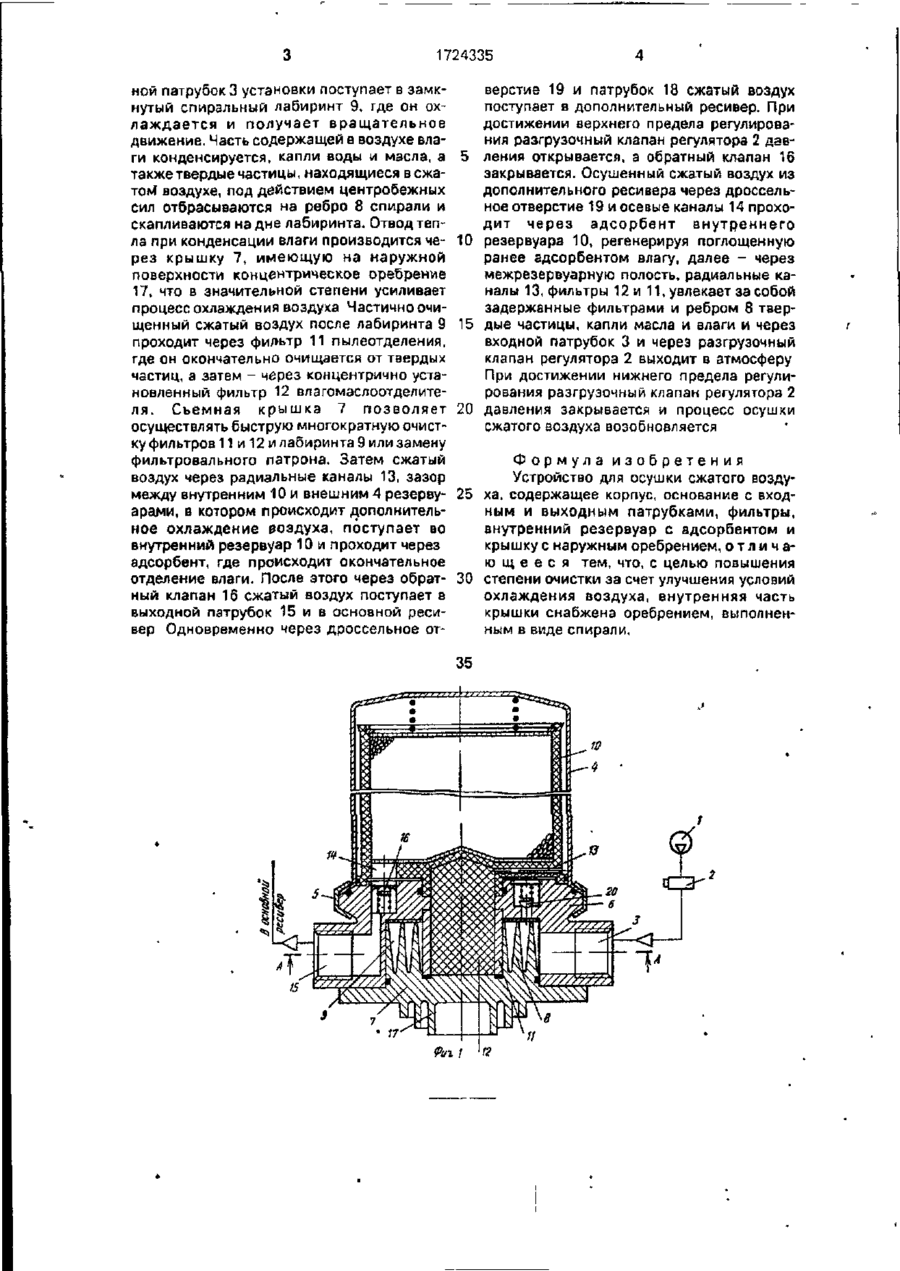

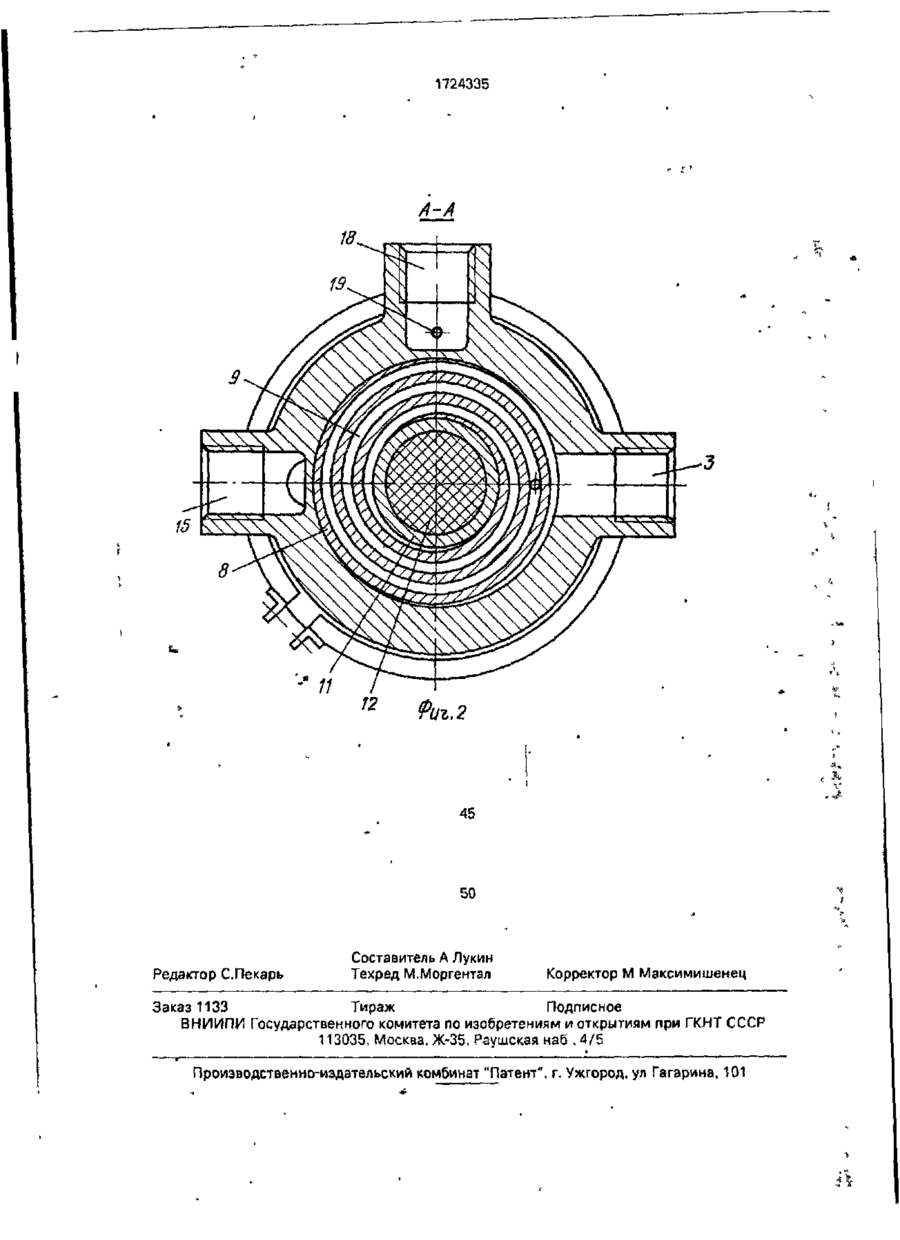

Изобретение относится к установкам для осушки сжатого воздуха и может быть использовано в пневматических системах транспортных средств. Цель изобретения повышение степени очистки за счет улучшения условий охлаждения воздуха. Устройство для осушки сжатого воздуха позволяет повысить степень осушки воздуха за счет того, что между основанием устройства и крышкой с внутренним и внешним оребрением образуется спиральный канал, в котором происходит предварительное влагоотделение. 2 ил. Изобретение относится к установкам для осушки сжатого воздуха и может найти применение в пневматических системах транспортных средств. Целью изобретения является повышение степени очистки сжатого воздуха за счет улучшения условий охлаждения воздуха. На фиг 1 изображено устройство, общий вид; на фиг 2 - разрез А-А на фиг. 1. Установка включает компрессор 1, соединенный магистралью с входом регулятора 2 давления. Выходное отверстие регулятора 2 давления связано магистралью с входным патрубком 3 установки, состоящей из внешнего резервуара 4, скрепленного хомутом 5 с основанием 6. В цилиндрической расточке основания 6 установлена крышка 7, на внутреннем торце которой выполнено ребро 8 в виде спирали и образующее с торцовой поверхностью расточки оснований спиральный замкнутый лабиринт 9 Во внешнем резервуаре4 установлен внутренний резервуар 10 с адсорбентом В центральных полостях основания 6 и крышки 7 имеется фильтровальный патрон, состоящий из фильтра 11 пылеотделения и установленного концентрично ему фильтра 12 влагомаслоотделения. Во внутреннем резервуаре 10 выполнены радиальные каналы 13, сообщающие полость фильтровального патрона с полостью, образованной стенками внешнего 4 и внутреннего 10 резервуаров. Осевые каналы 14 сообщают полость внутреннего резервуара 10 с выходным патрубком 15 через обратный клапан 16. На наружной поверхности крышки 7 выполнено концентрическое оребрение 17. В основании 6 имеется также патрубок 18, сообщающийся через дроссельное отверстие 19 с полостью внутреннего резервуара 10 с дополнительным ресивером сухого воздуха. Кроме того, в расточке основания 6 установлен предохранительный клапан 20, Установка для осушки сжатого воздуха работает следующим образом. Неосушенный сжатый воздух от компрессора 1 через регулятор 2 давления, вход ел с со со ел 1724335 ной патрубок 3 установки поступает в замкнутый спиральный лабиринт 9. где он охлаждается и получает вращательное движение. Часть содержащей в воздухе влаги конденсируется, капли воды и масла, а также твердые частицы, находящиеся в сжатом* воздухе, под действием центробежных сил отбрасываются на ребро 8 спирали и скапливаются на дне лабиринта. Отвод тепла при конденсации влаги производится че- 10 рез крышку 7, имеющую на наружной поверхности концентрическое оребрение 17, что в значительной степени усиливает процесс охлаждения воздуха Частично очищенный сжатый воздух после лабиринта 9 15 проходит через фильтр 11 пылеотделения. где он окончательно очищается от твердых частиц, а затем - через концентрично установленный фильтр 12 влагомаслоотделителя. Съемная крышка 7 позволяет 20 осуществлять быструю многократную очистку фильтров 11 и 12 и лабиринта 9 или замену фильтровального патрона. Затем сжатый воздух через радиальные каналы 13, зазор между внутренним 10 и внешним 4 резерву- 25 арами, в котором происходит дополнительное охлаждение воздуха, поступает во внутренний резервуар 10 и проходит через адсорбент, где происходит окончательное отделение влаги. После этого через обрат- 30 ный клапан 16 сжатый воздух поступает в выходной патрубок 15 и в основной ресивер Одновременно через дроссельное от35 17 Фиг ! верстие 19 и патрубок 18 сжатый воздух поступает в дополнительный ресивер. При достижении верхнего предела регулирования разгрузочный клапан регулятора 2 давления открывается, а обратный клапан 16 закрывается. Осушенный сжатый воздух из дополнительного ресивера через дроссельное отверстие 19 и осевые каналы 14 проходит через адсорбент внутреннего резервуара 10, регенерируя поглощенную ранее адсорбентом влагу, далее - через межрезервуарную полость, радиальные каналы 13, фильтры 12 и 11, увлекает за собой задержанные фильтрами и ребром 8 твердые частицы, капли мгсла и влаги и через входной патрубок 3 и через разгрузочный клапан регулятора 2 выходит в атмосферу При достижении нижнего предела регулирования разгрузочный клапан регулятора 2 давления закрывается и процесс осушки сжатого воздуха возобновляется Формула изобретения Устройство для осушки сжатого воздуха, содержащее корпус, основание с входным и выходным патрубками, фильтры, внутренний резервуар с адсорбентом и крышку с наружным оребрением, о т л и ч а ю щ е е с я тем, что, с целью повышения степени очистки за счет улучшения условий охлаждения воздуха, внутренняя часть крышки снабжена оребрением, выполненным в виде спирали. 1724335 A-A Риг.2 45 50 Редактор С.Пекарь Составитель А Лукин Техред М.Моргентал Корректор М Мэксимишенец Заказ 1133 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва,Ж-35. Раушская наб ,4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
