Пристрій для нанесення покриття на вироби із скла

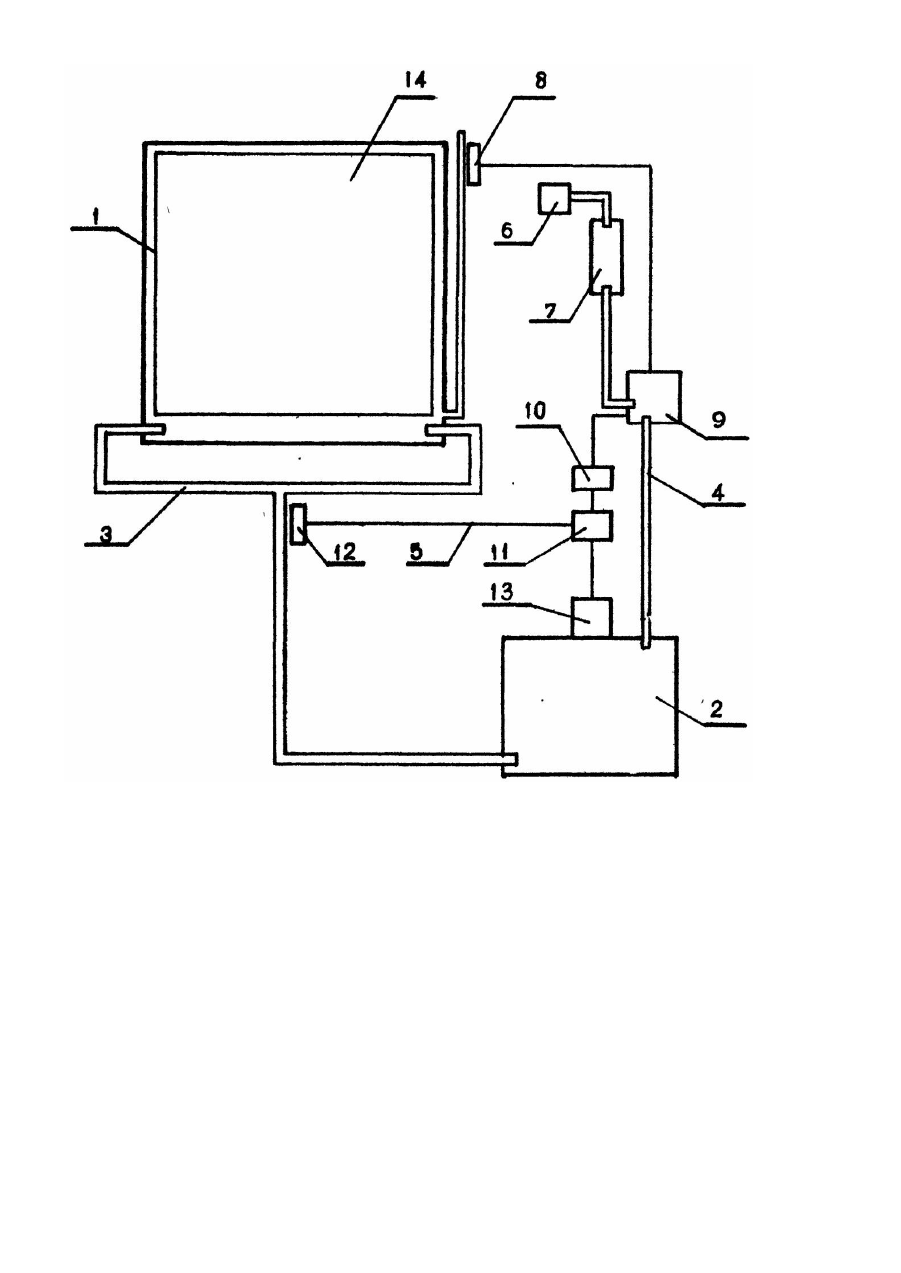

Изобретение относится к производству изделий из стекла, в частности к нанесению покрытий на стекло. Широко известны устройства для. нанесеная покрытий на стекло методом погружения изделий в пленкообразующий раствор (ПОР) [1]. Наиболее близким по технической сущности решением является устройство для нанесения покрытия на стекло, включающее рабочую камеру, резервуар с ПОР, систему подачи и приема раствора из резервуара в рабочую камеру [2]. Недостатком известной установки является неравномерность скорости истечения раствора из рабочей камеры - скорость истечения уменьшается с уменьшением столба жидкости в камере. Расчетным путем и экспериментально установлено, что качество покрытий в большей степени зависит от равномерности скорости извлечения стекла из раствора или, что то же - скорости истечения раствора'из камеры, в которой находится погруженное в раствор стекло. В основу изобретения положена задача усовершенствования устройства за счет введения в конструкцию дополнительных элементов и связей между ними, чем достигается стабильность скорости истечения раствора из рабочей камеры. Это позволяет повысить равномерность нанесения покрытия на всей плоскости стекла. Поставленная задача решается тем, что предложено устройство, содержащее рабочую камеру и резервуар с раствором материала покрытия, соединенные между собой через систему подачи и слива раствора, которое, согласно изобретению, снабжено системой для создания избыточного давления в резервуаре с раствором, выполненной с датчиком уровня в рабочей камере и реле времени, регулятором давления в резервуаре с исполнительным механизмом его клапана и подключенным к входу регулятора датчиком скорости истечения раствора из рабочей камеры, установленным в системе подачи и слива раствора. Система, создающая избыточное давление в резервуаре, регулируемое в зависимости от изменения скорости истечения ПОР из рабочей камеры, позволяет стабилизировать эту скорость, чем обеспечивается плавное равномерное понижение уровня жидкости в рабочей камере. При этом на изделии, даже при больших его габаритах, создается равномерный слой покрытия. Изобретение поясняется чертежом, на котором представлена схема заявляемого устройства. Устройство содержит рабочую камеру 1. расположенный ниже рабочей камеры резервуар 2 с раствором материала покрытия (например, ПОР), систему трубопроводов 3 для подачи и слива ПОР, систему 4 создания избыточного давления в резервуаре 2, систему 5 регулирования скорости слива ПОР из рабочей камеры 1 в резервуар 2. . В систему 4 входит источник 6 сжатого воздуха, ресивер 7, датчик 8 уровня в рабочей камере, клапанрегулятор 9. реле времени 10. Система 5 состоит из регулятора^ 1, датчика 12 скорости истечения раствора, клапана 13 с исполнительным механизмом. Устройство работает следующим образом. В рабочую камеру 1 опускают лист стекла и раскрепляют его в камере таким образом, чтобы он не касался стен камеры. Уровень раствора в резервуаре 2 устанавливают на 15-20 мм ниже обреза его стенок. В ресивере 7 источником 6 создают давление 0,5 МПа, Открытием клапана-регулятора 9 в резервуаре 2 создают избыточное давление 0,1 МПа, достаточное для вытеснения ПОР из резервуара 2. Вытесняемый раствор через систему трубопроводов 3 поступает в рабочую камеру 1. По достижении заданного уровня датчик 8 подает сигнал на клапан-регулятор 9, который перекрывает систему подачи сжатого воздуха и таким образом запирает ее. В этот же момент включается реле времени 10. После заданной выдержки (1,5-2 мин) реле времени подает сигнал на регулятор 11, включающий исполнительный механизм клапана 13. При открытии клапана на заданную величину давление в системе падает, и раствор из камеры 1 через систему 3 сливается в резервуар 2. Скорость истечения раствора контролируется датчиком 12. Оптимальной является скорость истечения, соответствующая уменьшению столба жидкости на 1 мм за секунду. Сдатчика 12 сигнал поступает на регулятор 11, где он сравнивается с Заданной скоростью. В случав рассогласования скоростей регулятор 11 подает команду на исполнительный механизм клапана 13, который открывает или закрывает клапан на величину поправки. Описанное устройство обеспечивает высокую стабильность истечения ПОР из рабочей камеры, что позволяет получать высокое качество покрытия на всей плоскости стекла.
