П`єзоелектричний перетворювач механічних величин
Номер патенту: 15450
Опубліковано: 17.07.2006
Автори: Шарапова Олена Валеріївна, Шарапов Валерій Михайлович, Мусієнко Максим Павлович, Ротте Сергій Вікторович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких - підсилювач заряду, а інший - підсилювач напруги, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, причому електроди розташовані на гранях, які перпендикулярні вектору поляризації, електроди, які розташовані на одній з граней п'єзоелементу, під'єднані до входу та виходу підсилювача напруги та до входу підсилювача заряду, два електроди, які розташовані на протилежній грані, підключені до загального проводу схеми, а третій до виходу підсилювача заряду, а вектор сили прикладений до п'єзоелементу перпендикулярно вектору поляризації.
Текст

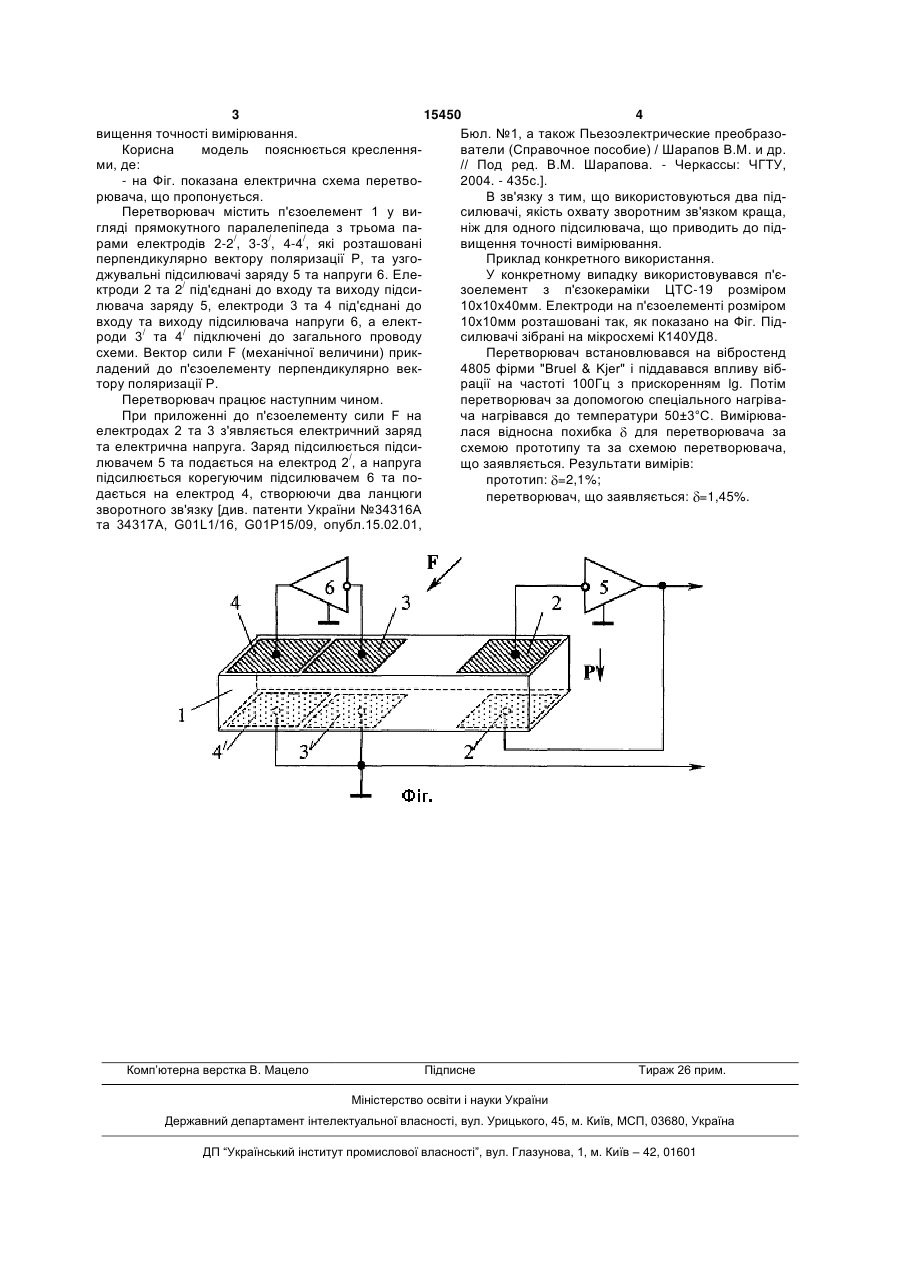

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких підсилювач заряду, а інший - підсилювач напруги, 3 15450 4 вищення точності вимірювання. Бюл. №1, а також Пьезоэлектрические преобразоКорисна модель пояснюється кресленняватели (Справочное пособие) / Шарапов В.М. и др. ми, де: // Под ред. В.М. Шарапова. - Черкассы: ЧГТУ, - на Фіг. показана електрична схема перетво2004. - 435с.]. рювача, що пропонується. В зв'язку з тим, що використовуються два підПеретворювач містить п'єзоелемент 1 у висилювачі, якість охвату зворотним зв'язком краща, гляді прямокутного паралелепіпеда з трьома паніж для одного підсилювача, що приводить до підрами електродів 2-2/, 3-3/, 4-4/, які розташовані вищення точності вимірювання. перпендикулярно вектору поляризації Р, та узгоПриклад конкретного використання. джувальні підсилювачі заряду 5 та напруги 6. ЕлеУ конкретному випадку використовувався п'єктроди 2 та 2/ під'єднані до входу та виходу підсизоелемент з п'єзокераміки ЦТС-19 розміром лювача заряду 5, електроди 3 та 4 під'єднані до 10х10х40мм. Електроди на п'єзоелементі розміром входу та виходу підсилювача напруги 6, а елект10х10мм розташовані так, як показано на Фіг. Підроди 3/ та 4/ підключені до загального проводу силювачі зібрані на мікросхемі К140УД8. схеми. Вектор сили F (механічної величини) прикПеретворювач встановлювався на вібростенд ладений до п'єзоелементу перпендикулярно век4805 фірми "Bruel & Kjer" і піддавався впливу вібтору поляризації Р. рації на частоті 100Гц з прискоренням lg. Потім Перетворювач працює наступним чином. перетворювач за допомогою спеціального нагріваПри приложенні до п'єзоелементу сили F на ча нагрівався до температури 50±3°С. Вимірюваелектродах 2 та 3 з'являється електричний заряд лася відносна похибка для перетворювача за та електрична напруга. Заряд підсилюється підсисхемою прототипу та за схемою перетворювача, лювачем 5 та подається на електрод 2/, а напруга що заявляється. Результати вимірів: підсилюється корегуючим підсилювачем 6 та попрототип: =2,1%; дається на електрод 4, створюючи два ланцюги перетворювач, що заявляється: =1,45%. зворотного зв'язку [див. патенти України №34316А та 34317А, G01L1/16, G01Р15/09, опубл.15.02.01, Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Rotte Serhiy Viktorovych, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Ротте Сергей Викторович, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: перетворювач, п'єзоелектричний, механічних, величин
