Вічний календар

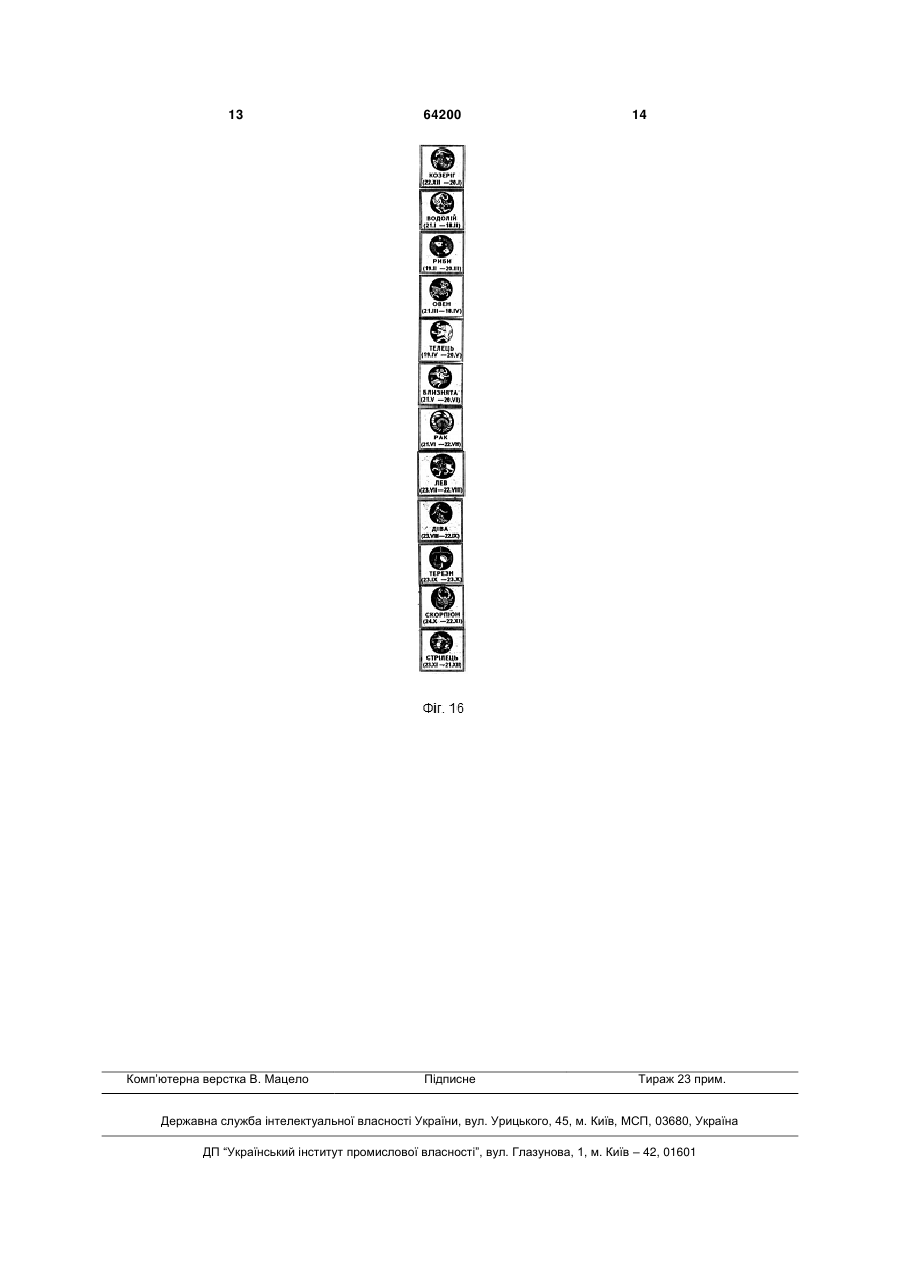

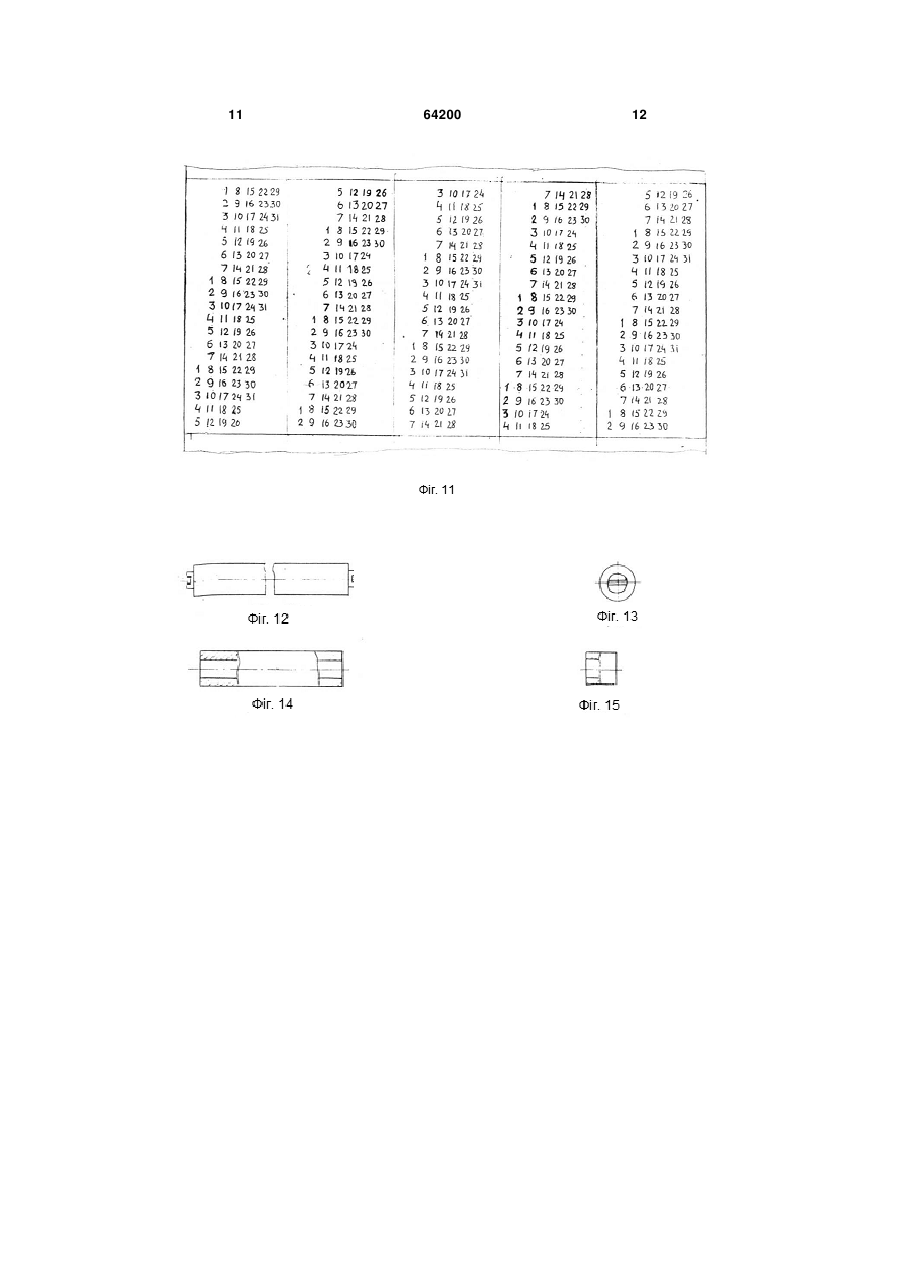

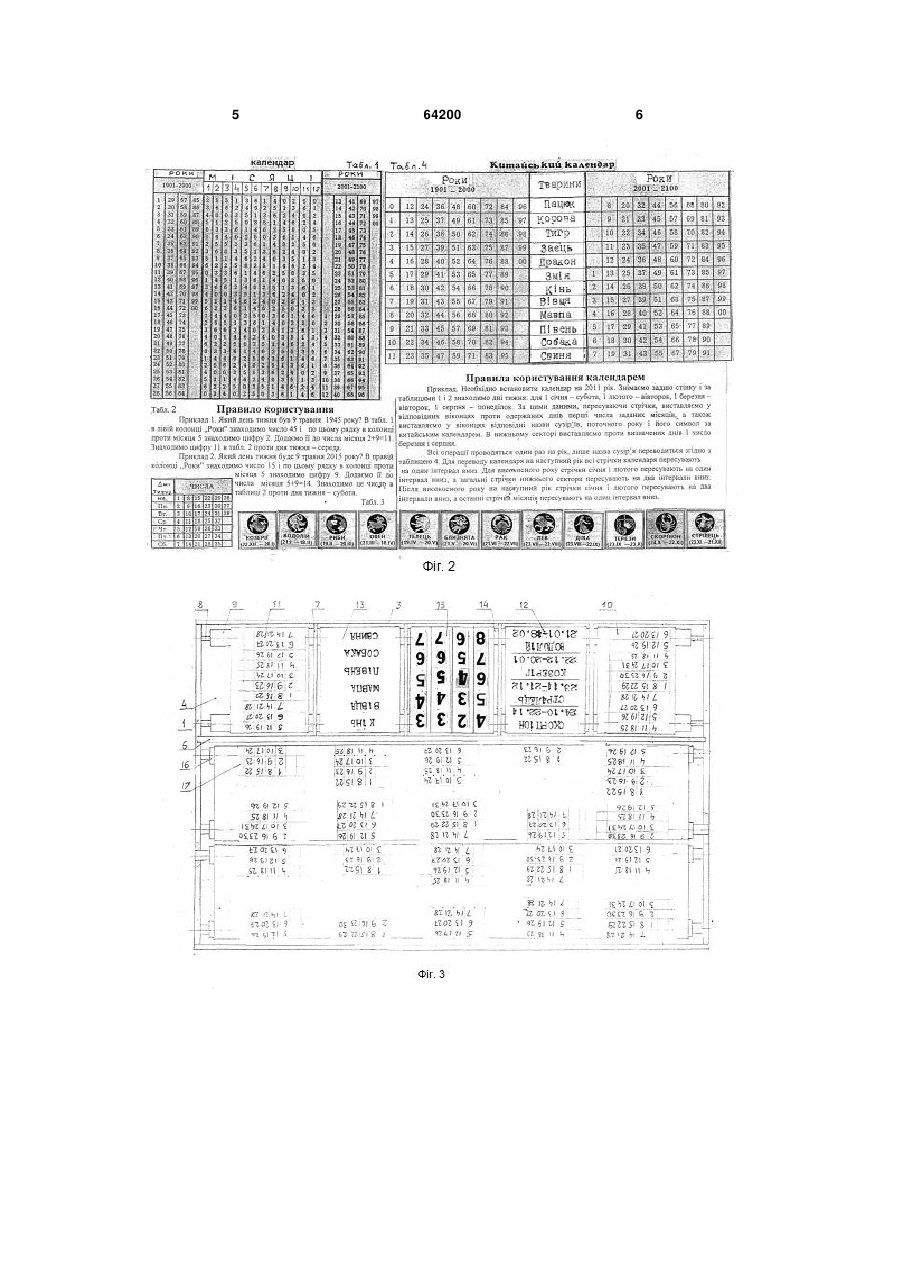

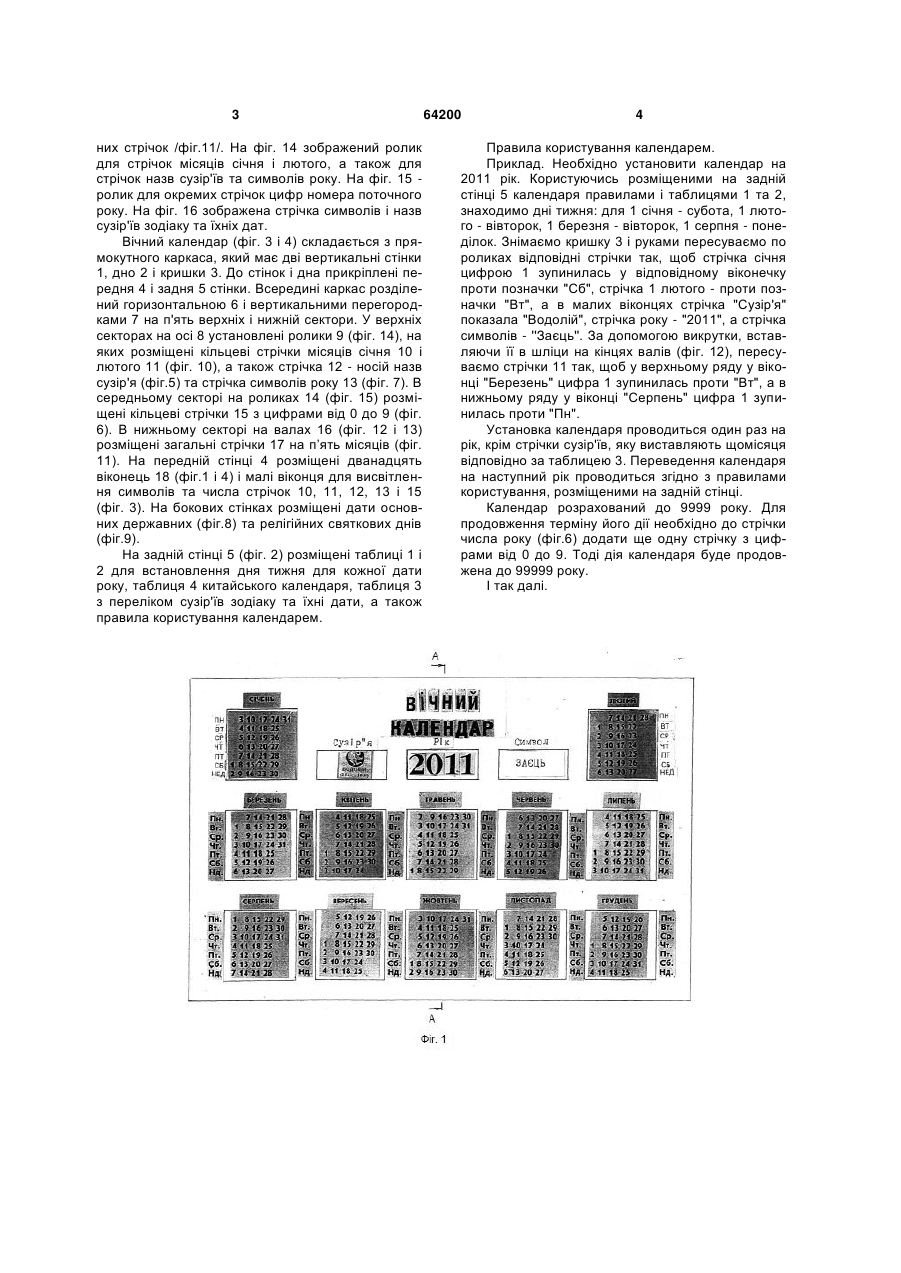

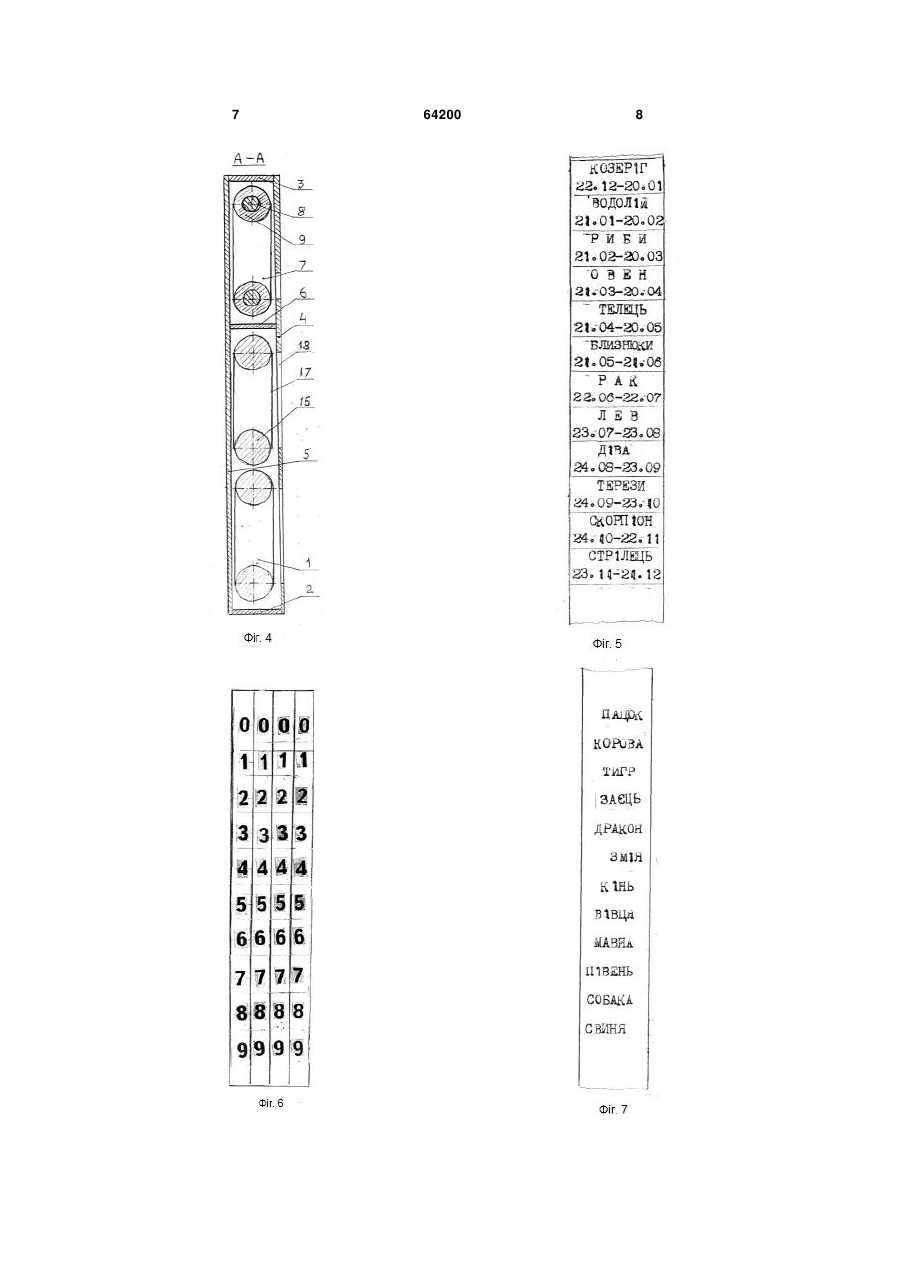

1. Вічний календар, що складений з каркаса, до якого прикріплені передня, задня і бокові стінки, а всередині каркаса розміщені носії календарної інформації, який відрізняється тим, що на передній стінці розміщені 12 віконець для місяців року, причому віконця для січня і лютого розміщені по краях верхнього ряду, а між ними розміщені три малі віконця для висвітлення знаків зодіаку, номера поточного року і його символу, а віконця для 10 місяців розміщені внизу в два ряди по 5 віконець. 3 них стрічок /фіг.11/. На фіг. 14 зображений ролик для стрічок місяців січня і лютого, а також для стрічок назв сузір'їв та символів року. На фіг. 15 ролик для окремих стрічок цифр номера поточного року. На фіг. 16 зображена стрічка символів і назв сузір'їв зодіаку та їхніх дат. Вічний календар (фіг. 3 і 4) складається з прямокутного каркаса, який має дві вертикальні стінки 1, дно 2 і кришки 3. До стінок і дна прикріплені передня 4 і задня 5 стінки. Всередині каркас розділений горизонтальною 6 і вертикальними перегородками 7 на п'ять верхніх і нижній сектори. У верхніх секторах на осі 8 установлені ролики 9 (фіг. 14), на яких розміщені кільцеві стрічки місяців січня 10 і лютого 11 (фіг. 10), а також стрічка 12 - носій назв сузір'я (фіг.5) та стрічка символів року 13 (фіг. 7). В середньому секторі на роликах 14 (фіг. 15) розміщені кільцеві стрічки 15 з цифрами від 0 до 9 (фіг. 6). В нижньому секторі на валах 16 (фіг. 12 і 13) розміщені загальні стрічки 17 на п’ять місяців (фіг. 11). На передній стінці 4 розміщені дванадцять віконець 18 (фіг.1 і 4) і малі віконця для висвітлення символів та числа стрічок 10, 11, 12, 13 і 15 (фіг. 3). На бокових стінках розміщені дати основних державних (фіг.8) та релігійних святкових днів (фіг.9). На задній стінці 5 (фіг. 2) розміщені таблиці 1 і 2 для встановлення дня тижня для кожної дати року, таблиця 4 китайського календаря, таблиця 3 з переліком сузір'їв зодіаку та їхні дати, а також правила користування календарем. 64200 4 Правила користування календарем. Приклад. Необхідно установити календар на 2011 рік. Користуючись розміщеними на задній стінці 5 календаря правилами і таблицями 1 та 2, знаходимо дні тижня: для 1 січня - субота, 1 лютого - вівторок, 1 березня - вівторок, 1 серпня - понеділок. Знімаємо кришку 3 і руками пересуваємо по роликах відповідні стрічки так, щоб стрічка січня цифрою 1 зупинилась у відповідному віконечку проти позначки "Сб", стрічка 1 лютого - проти позначки "Вт", а в малих віконцях стрічка "Сузір'я" показала "Водолій", стрічка року - "2011", а стрічка символів - ''Заєць''. За допомогою викрутки, вставляючи її в шліци на кінцях валів (фіг. 12), пересуваємо стрічки 11 так, щоб у верхньому ряду у віконці "Березень" цифра 1 зупинилась проти "Вт", а в нижньому ряду у віконці "Серпень" цифра 1 зупинилась проти "Пн". Установка календаря проводиться один раз на рік, крім стрічки сузір'їв, яку виставляють щомісяця відповідно за таблицею 3. Переведення календаря на наступний рік проводиться згідно з правилами користування, розміщеними на задній стінці. Календар розрахований до 9999 року. Для продовження терміну його дії необхідно до стрічки числа року (фіг.6) додати ще одну стрічку з цифрами від 0 до 9. Тоді дія календаря буде продовжена до 99999 року. І так далі. 5 64200 6 7 64200 8 9 64200 10 11 64200 12 13 Комп’ютерна верстка В. Мацело 64200 Підписне 14 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
