Енергетична установка

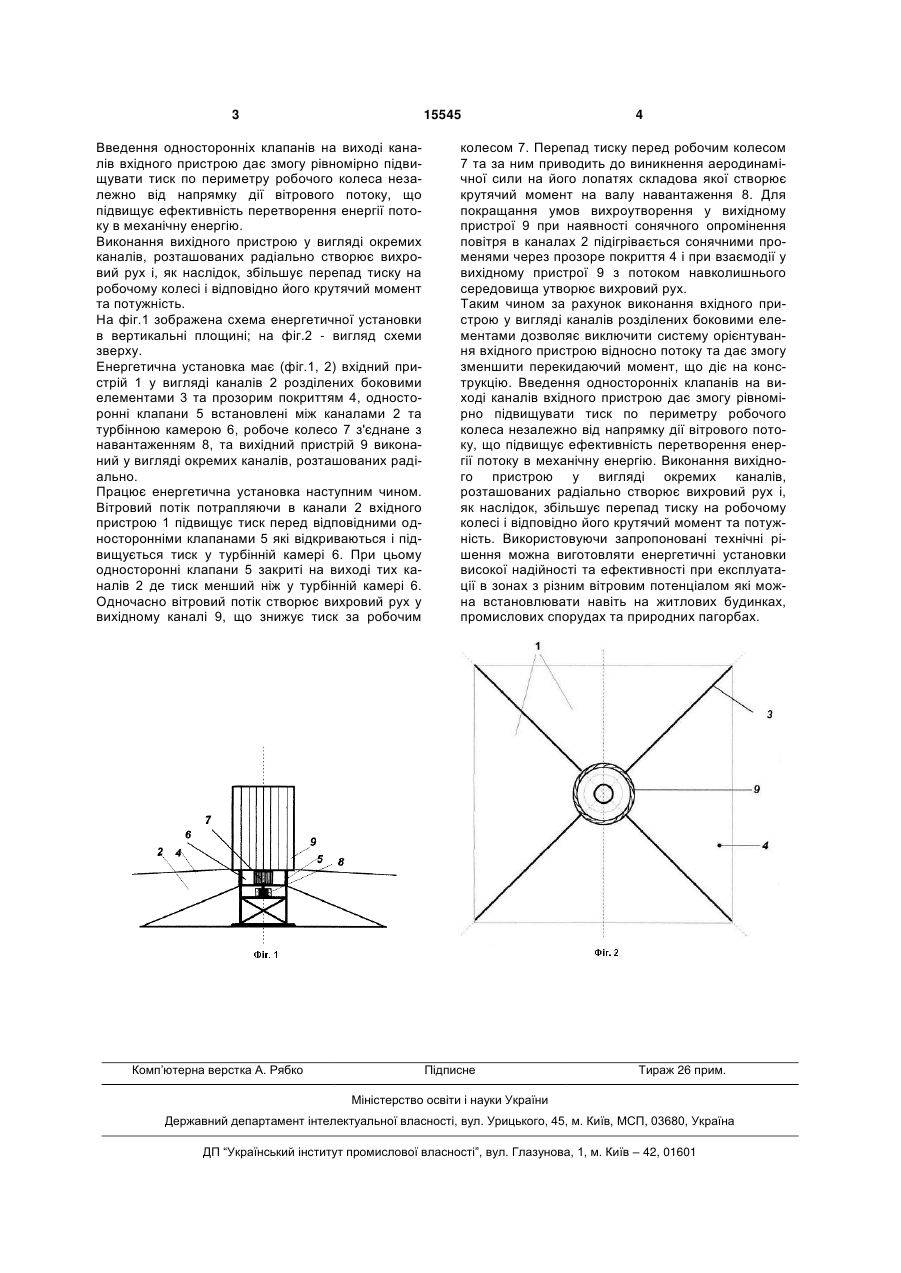

Енергетична установка, що містить вхідний пристрій у вигляді звуженого каналу, робоче колесо і вихідний пристрій, яка відрізняється тим, що вхідний пристрій розділений боковими елементами, які утворюють окремі звужені канали, з'єднані через односторонні клапани з турбінною камерою, в якій розташоване робоче колесо, лопаті якого і канали вихідного пристрою закріплені радіально. (19) (21) u200511491 (22) 02.12.2005 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Горенюк Віктор Васильович (73) ВІННИЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 15545 Введення односторонніх клапанів на виході каналів вхідного пристрою дає змогу рівномірно підвищувати тиск по периметру робочого колеса незалежно від напрямку дії вітрового потоку, що підвищує ефективність перетворення енергії потоку в механічну енергію. Виконання вихідного пристрою у вигляді окремих каналів, розташованих радіально створює вихровий рух і, як наслідок, збільшує перепад тиску на робочому колесі і відповідно його крутячий момент та потужність. На фіг.1 зображена схема енергетичної установки в вертикальні площині; на фіг.2 - вигляд схеми зверху. Енергетична установка має (фіг.1, 2) вхідний пристрій 1 у вигляді каналів 2 розділених боковими елементами 3 та прозорим покриттям 4, односторонні клапани 5 встановлені між каналами 2 та турбінною камерою 6, робоче колесо 7 з'єднане з навантаженням 8, та вихідний пристрій 9 виконаний у вигляді окремих каналів, розташованих радіально. Працює енергетична установка наступним чином. Вітровий потік потрапляючи в канали 2 вхідного пристрою 1 підвищує тиск перед відповідними односторонніми клапанами 5 які відкриваються і підвищується тиск у турбінній камері 6. При цьому односторонні клапани 5 закриті на виході тих каналів 2 де тиск менший ніж у турбінній камері 6. Одночасно вітровий потік створює вихровий рух у вихідному каналі 9, що знижує тиск за робочим Комп’ютерна верстка А. Рябко 4 колесом 7. Перепад тиску перед робочим колесом 7 та за ним приводить до виникнення аеродинамічної сили на його лопатях складова якої створює крутячий момент на валу навантаження 8. Для покращання умов вихроутворення у вихідному пристрої 9 при наявності сонячного опромінення повітря в каналах 2 підігрівається сонячними променями через прозоре покриття 4 і при взаємодії у вихідному пристрої 9 з потоком навколишнього середовища утворює вихровий рух. Таким чином за рахунок виконання вхідного пристрою у вигляді каналів розділених боковими елементами дозволяє виключити систему орієнтування вхідного пристрою відносно потоку та дає змогу зменшити перекидаючий момент, що діє на конструкцію. Введення односторонніх клапанів на виході каналів вхідного пристрою дає змогу рівномірно підвищувати тиск по периметру робочого колеса незалежно від напрямку дії вітрового потоку, що підвищує ефективність перетворення енергії потоку в механічну енергію. Виконання вихідного пристрою у вигляді окремих каналів, розташованих радіально створює вихровий рух і, як наслідок, збільшує перепад тиску на робочому колесі і відповідно його крутячий момент та потужність. Використовуючи запропоновані технічні рішення можна виготовляти енергетичні установки високої надійності та ефективності при експлуатації в зонах з різним вітровим потенціалом які можна встановлювати навіть на житлових будинках, промислових спорудах та природних пагорбах. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
