Опорна частина
Формула / Реферат
Опорна частина, що містить верхню і нижню опорні плити, прикріплені за допомогою анкерних болтів до прогонової споруди і опорних тумб або оголовка опори, яка відрізняється тим, що на менших площинах верхньої і нижньої опорних плит, виконаних у формі зрізаних конусів, є циліндричні виїмки, покриті шаром фрикційного матеріалу, між якими розміщений циліндричний вкладиш з полімерного матеріалу або гуми в металевій обоймі.
Текст

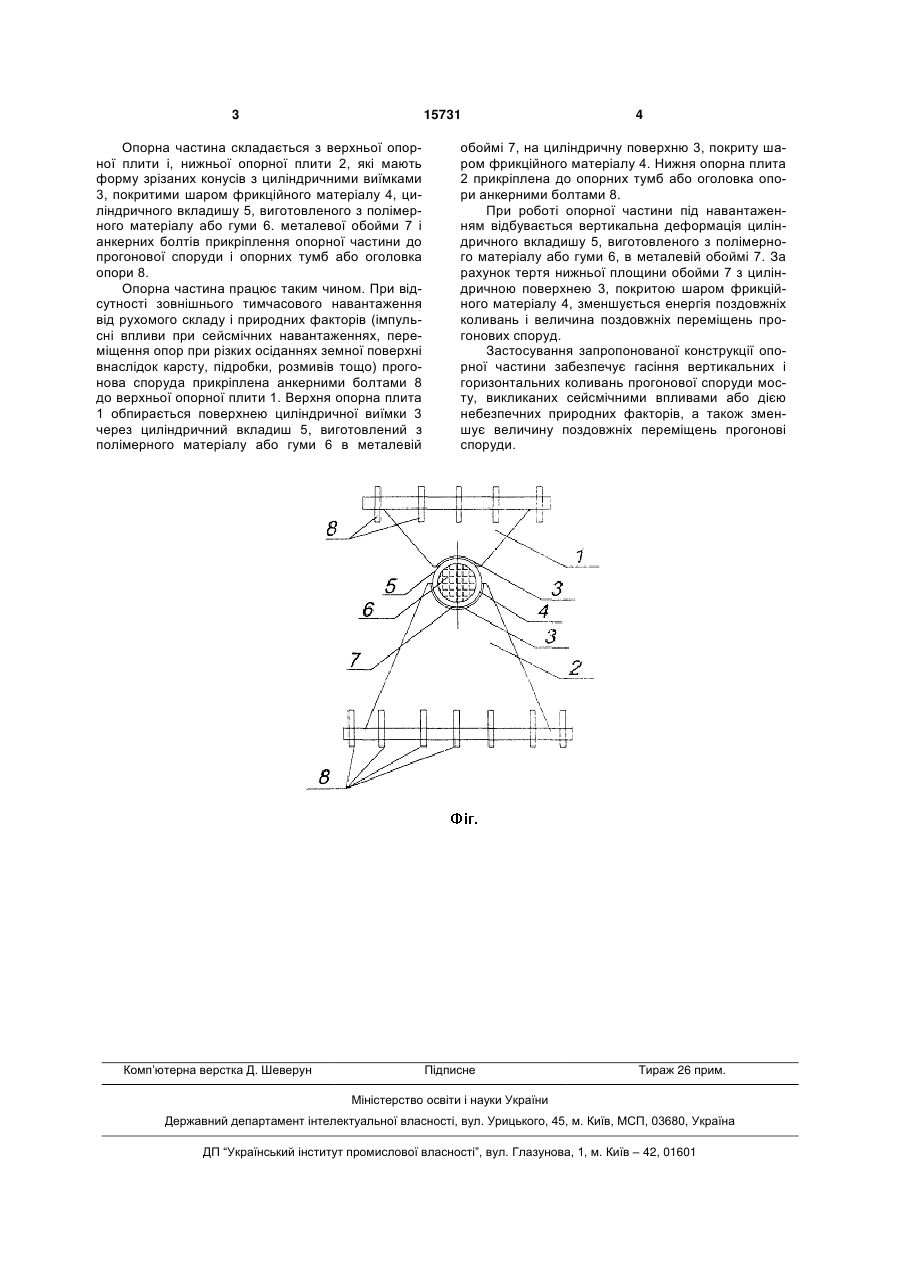

Опорна частина, що містить верхню і нижню опорні плити, прикріплені за допомогою анкерних 3 15731 Опорна частина складається з верхньої опорної плити і, нижньої опорної плити 2, які мають форму зрізаних конусів з циліндричними виїмками 3, покритими шаром фрикційного матеріалу 4, циліндричного вкладишу 5, виготовленого з полімерного матеріалу або гуми 6. металевої обойми 7 і анкерних болтів прикріплення опорної частини до прогонової споруди і опорних тумб або оголовка опори 8. Опорна частина працює таким чином. При відсутності зовнішнього тимчасового навантаження від рухомого складу і природних факторів (імпульсні впливи при сейсмічних навантаженнях, переміщення опор при різких осіданнях земної поверхні внаслідок карсту, підробки, розмивів тощо) прогонова споруда прикріплена анкерними болтами 8 до верхньої опорної плити 1. Верхня опорна плита 1 обпирається поверхнею циліндричної виїмки 3 через циліндричний вкладиш 5, виготовлений з полімерного матеріалу або гуми 6 в металевій Комп’ютерна верстка Д. Шеверун 4 обоймі 7, на циліндричну поверхню 3, покриту шаром фрикційного матеріалу 4. Нижня опорна плита 2 прикріплена до опорних тумб або оголовка опори анкерними болтами 8. При роботі опорної частини під навантаженням відбувається вертикальна деформація циліндричного вкладишу 5, виготовленого з полімерного матеріалу або гуми 6, в металевій обоймі 7. За рахунок тертя нижньої площини обойми 7 з циліндричною поверхнею 3, покритою шаром фрикційного матеріалу 4, зменшується енергія поздовжніх коливань і величина поздовжніх переміщень прогонових споруд. Застосування запропонованої конструкції опорної частини забезпечує гасіння вертикальних і горизонтальних коливань прогонової споруди мосту, викликаних сейсмічними впливами або дією небезпечних природних факторів, а також зменшує величину поздовжніх переміщень прогонові споруди. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSupport section
Автори англійськоюKosiak Viktoriia Mykolaivna
Назва патенту російськоюОпорная часть
Автори російськоюКосяк Виктория Николаевна
МПК / Мітки
МПК: E04H 9/02
