Опорна решітка насадкової масообмінної колони

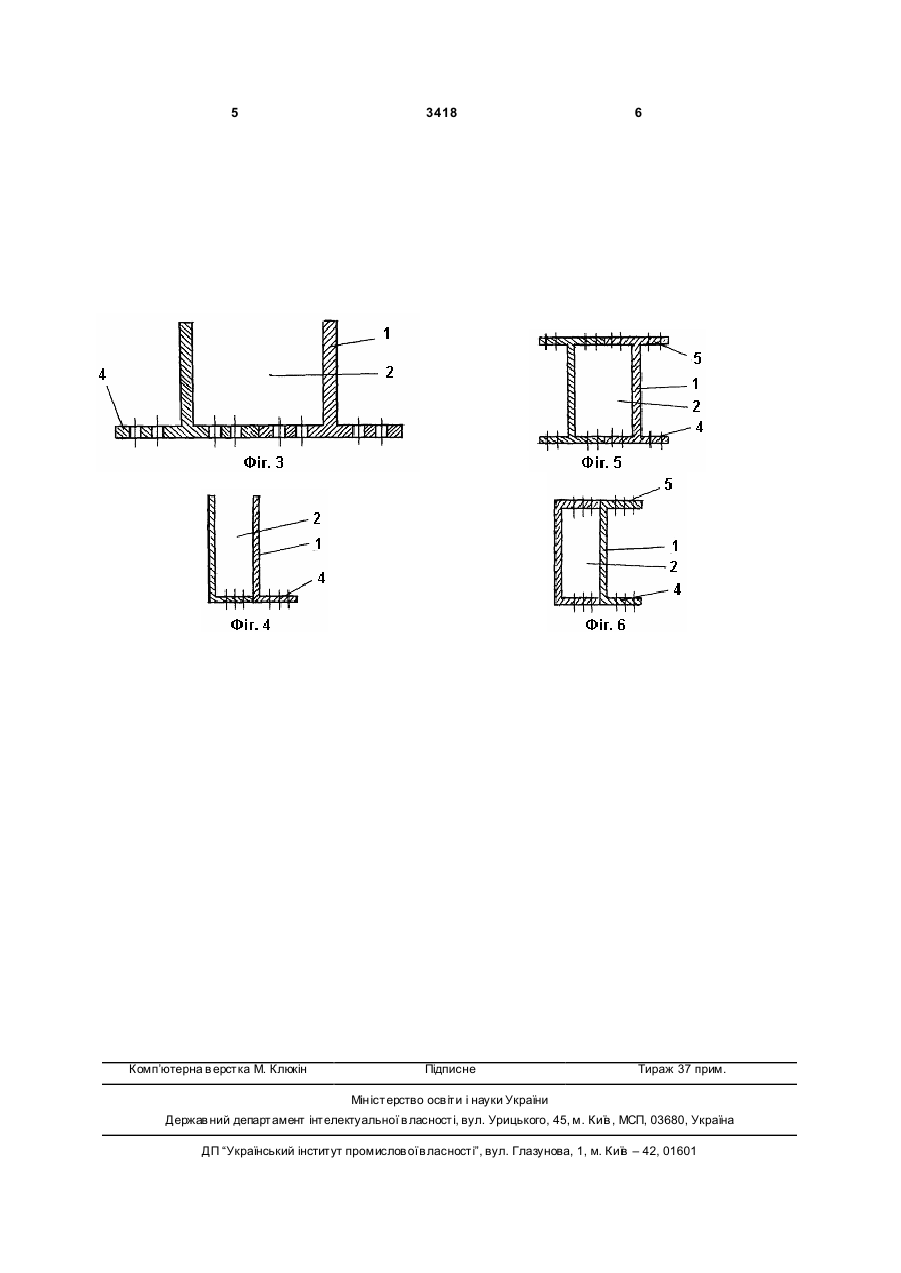

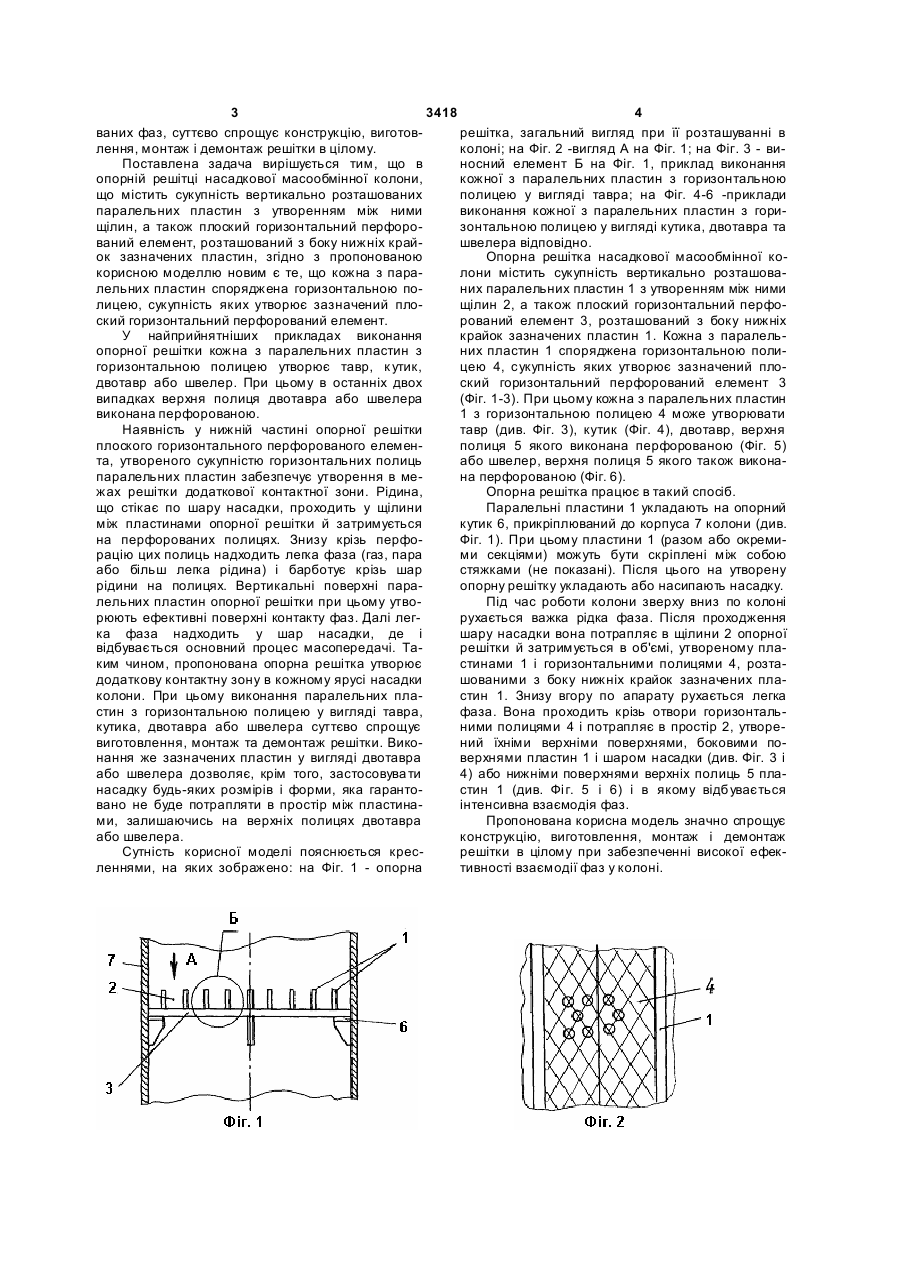

1. Опорна решітка насадкової масообмінної колони, що містить сукупність вертикально розташованих паралельних пластин з утворенням між ними щілин, а також плоский горизонтальний перфорований елемент, розташований з боку нижніх крайок зазначених пластин, яка відрізняється тим, що кожна з паралельних пластин оснащена горизонтальною полицею, сукупність яких утворює 3 3418 4 ваних фаз, суттєво спрощує конструкцію, виготоврешітка, загальний вигляд при її розташуванні в лення, монтаж і демонтаж решітки в цілому. колоні; на Фіг. 2 -вигляд А на Фіг. 1; на Фіг. 3 - виПоставлена задача вирішується тим, що в носний елемент Б на Фіг. 1, приклад виконання опорній решітці насадкової масообмінної колони, кожної з паралельних пластин з горизонтальною що містить сукупність вертикально розташованих полицею у вигляді тавра; на Фіг. 4-6 -приклади паралельних пластин з утворенням між ними виконання кожної з паралельних пластин з горищілин, а також плоский горизонтальний перфорозонтальною полицею у вигляді кутика, двотавра та ваний елемент, розташований з боку нижніх крайшвелера відповідно. ок зазначених пластин, згідно з пропонованою Опорна решітка насадкової масообмінної кокорисною моделлю новим є те, що кожна з паралони містить сукупність вертикально розташовалельних пластин споряджена горизонтальною поних паралельних пластин 1 з утворенням між ними лицею, сукупність яких утворює зазначений площілин 2, а також плоский горизонтальний перфоский горизонтальний перфорований елемент. рований елемент 3, розташований з боку нижніх У найприйнятніших прикладах виконання крайок зазначених пластин 1. Кожна з паралельопорної решітки кожна з паралельних пластин з них пластин 1 споряджена горизонтальною полигоризонтальною полицею утворює тавр, к утик, цею 4, сукупність яких утворює зазначений плодвотавр або швелер. При цьому в останніх двох ский горизонтальний перфорований елемент 3 випадках верхня полиця двотавра або швелера (Фіг. 1-3). При цьому кожна з паралельних пластин виконана перфорованою. 1 з горизонтальною полицею 4 може утворювати Наявність у нижній частині опорної решітки тавр (див. Фіг. 3), кутик (Фіг. 4), двотавр, верхня плоского горизонтального перфорованого елеменполиця 5 якого виконана перфорованою (Фіг. 5) та, утвореного сукупністю горизонтальних полиць або швелер, верхня полиця 5 якого також виконапаралельних пластин забезпечує утворення в мена перфорованою (Фіг. 6). жах решітки додаткової контактної зони. Рідина, Опорна решітка працює в такий спосіб. що стікає по шару насадки, проходить у щілини Паралельні пластини 1 укладають на опорний між пластинами опорної решітки й затримується кутик 6, прикріплюваний до корпуса 7 колони (див. на перфорованих полицях. Знизу крізь перфоФіг. 1). При цьому пластини 1 (разом або окремирацію цих полиць надходить легка фаза (газ, пара ми секціями) можуть бути скріплені між собою або більш легка рідина) і барботує крізь шар стяжками (не показані). Після цього на утворену рідини на полицях. Вертикальні поверхні параопорну решітку укладають або насипають насадку. лельних пластин опорної решітки при цьому утвоПід час роботи колони зверху вниз по колоні рюють ефективні поверхні контакту фаз. Далі легрухається важка рідка фаза. Після проходження ка фаза надходить у шар насадки, де і шару насадки вона потрапляє в щілини 2 опорної відбувається основний процес масопередачі. Тарешітки й затримується в об'ємі, утвореному плаким чином, пропонована опорна решітка утворює стинами 1 і горизонтальними полицями 4, розтадодаткову контактну зону в кожному ярусі насадки шованими з боку нижніх крайок зазначених плаколони. При цьому виконання паралельних пластин 1. Знизу вгору по апарату рухається легка стин з горизонтальною полицею у вигляді тавра, фаза. Вона проходить крізь отвори горизонталькутика, двотавра або швелера суттєво спрощує ними полицями 4 і потрапляє в простір 2, утворевиготовлення, монтаж та демонтаж решітки. Виконий їхніми верхніми поверхнями, боковими понання же зазначених пластин у вигляді двотавра верхнями пластин 1 і шаром насадки (див. Фіг. 3 і або швелера дозволяє, крім того, застосовува ти 4) або нижніми поверхнями верхніх полиць 5 планасадку будь-яких розмірів і форми, яка гарантостин 1 (див. Фі г. 5 і 6) і в якому відбувається вано не буде потрапляти в простір між пластинаінтенсивна взаємодія фаз. ми, залишаючись на верхніх полицях двотавра Пропонована корисна модель значно спрощує або швелера. конструкцію, виготовлення, монтаж і демонтаж Сутність корисної моделі пояснюється кресрешітки в цілому при забезпеченні високої ефекленнями, на яких зображено: на Фіг. 1 - опорна тивності взаємодії фаз у колоні. 5 Комп’ютерна в ерстка М. Клюкін 3418 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
