Різальний інструмент
Номер патенту: 15884
Опубліковано: 17.07.2006
Автори: Іванов Віталій Олександрович, Кушніров Павло Васильович
Формула / Реферат
Різальний інструмент, що містить корпус, в отворах якого встановлені циліндричні різальні вставки з центральними отворами, що закріплені за допомогою гвинтів, який відрізняється тим, що центральний отвір вставки містить ділянку з конічною поверхнею, з якою контактує кріпильний гвинт з відповідною зовнішньою конічною поверхнею, а стінки вставки, що утворені між центральним отвором та зовнішньою циліндричною поверхнею вставки, мають поздовжні розрізи.
Текст

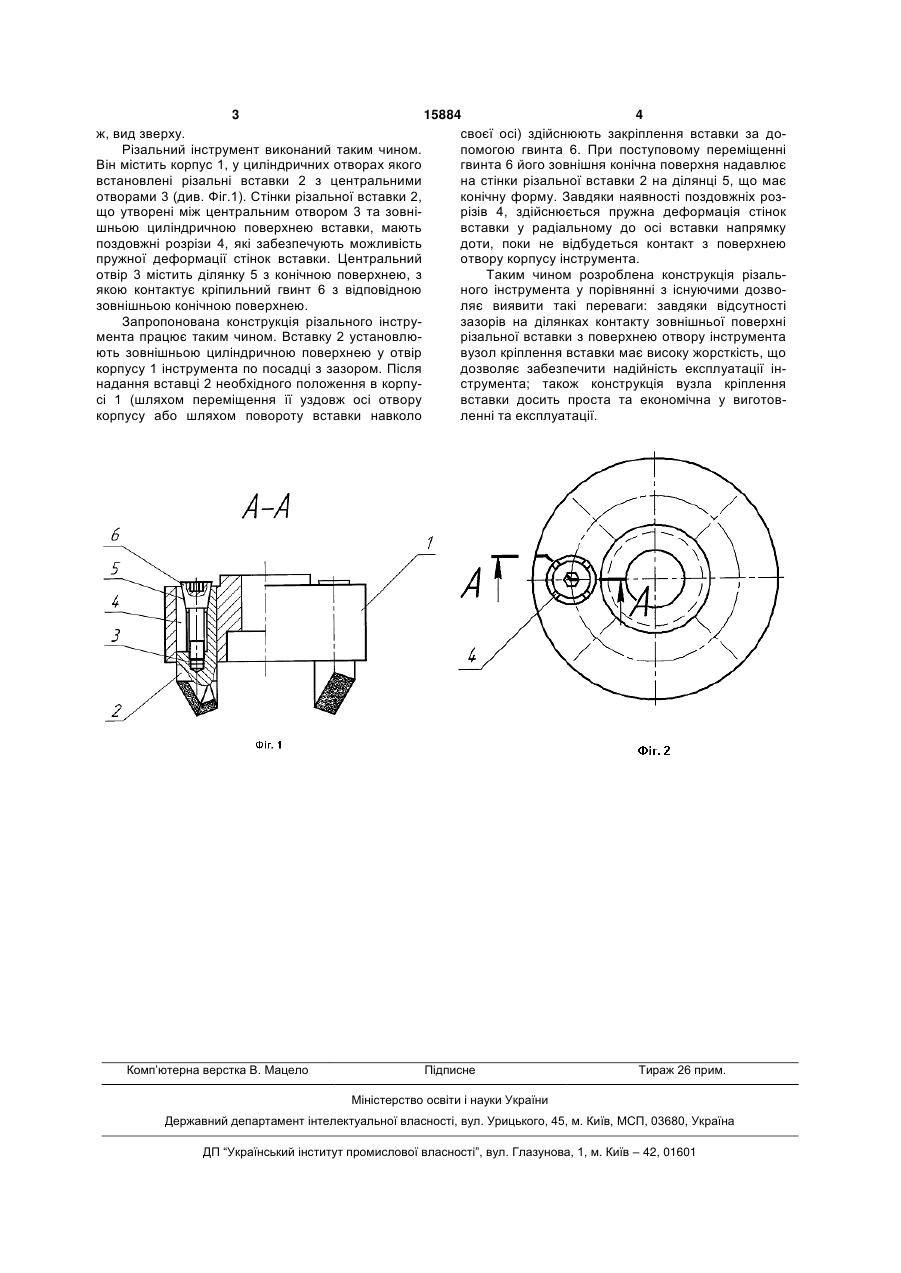

Різальний інструмент, що містить корпус, в отворах якого встановлені циліндричні різальні 3 15884 4 ж, вид зверху. своєї осі) здійснюють закріплення вставки за доРізальний інструмент виконаний таким чином. помогою гвинта 6. При поступовому переміщенні Він містить корпус 1, у циліндричних отворах якого гвинта 6 його зовнішня конічна поверхня надавлює встановлені різальні вставки 2 з центральними на стінки різальної вставки 2 на ділянці 5, що має отворами 3 (див. Фіг.1). Стінки різальної вставки 2, конічну форму. Завдяки наявності поздовжніх розщо утворені між центральним отвором 3 та зовнірізів 4, здійснюється пружна деформація стінок шньою циліндричною поверхнею вставки, мають вставки у радіальному до осі вставки напрямку поздовжні розрізи 4, які забезпечують можливість доти, поки не відбудеться контакт з поверхнею пружної деформації стінок вставки. Центральний отвору корпусу інструмента. отвір 3 містить ділянку 5 з конічною поверхнею, з Таким чином розроблена конструкція різальякою контактує кріпильний гвинт 6 з відповідною ного інструмента у порівнянні з існуючими дозвозовнішньою конічною поверхнею. ляє виявити такі переваги: завдяки відсутності Запропонована конструкція різального інструзазорів на ділянках контакту зовнішньої поверхні мента працює таким чином. Вставку 2 установлюрізальної вставки з поверхнею отвору інструмента ють зовнішньою циліндричною поверхнею у отвір вузол кріплення вставки має високу жорсткість, що корпусу 1 інструмента по посадці з зазором. Після дозволяє забезпечити надійність експлуатації іннадання вставці 2 необхідного положення в корпуструмента; також конструкція вузла кріплення сі 1 (шляхом переміщення її уздовж осі отвору вставки досить проста та економічна у виготовкорпусу або шляхом повороту вставки навколо ленні та експлуатації. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCutting tool
Автори англійськоюKushnirov Pavlo Vasyliovych, Ivanov Vitalii Oleksandrovych
Назва патенту російськоюРежущий инструмент
Автори російськоюКушниров Павел Васильевич, Иванов Виталий Александрович
МПК / Мітки
МПК: B23C 5/00
Мітки: інструмент, різальний
