Різальний інструмент

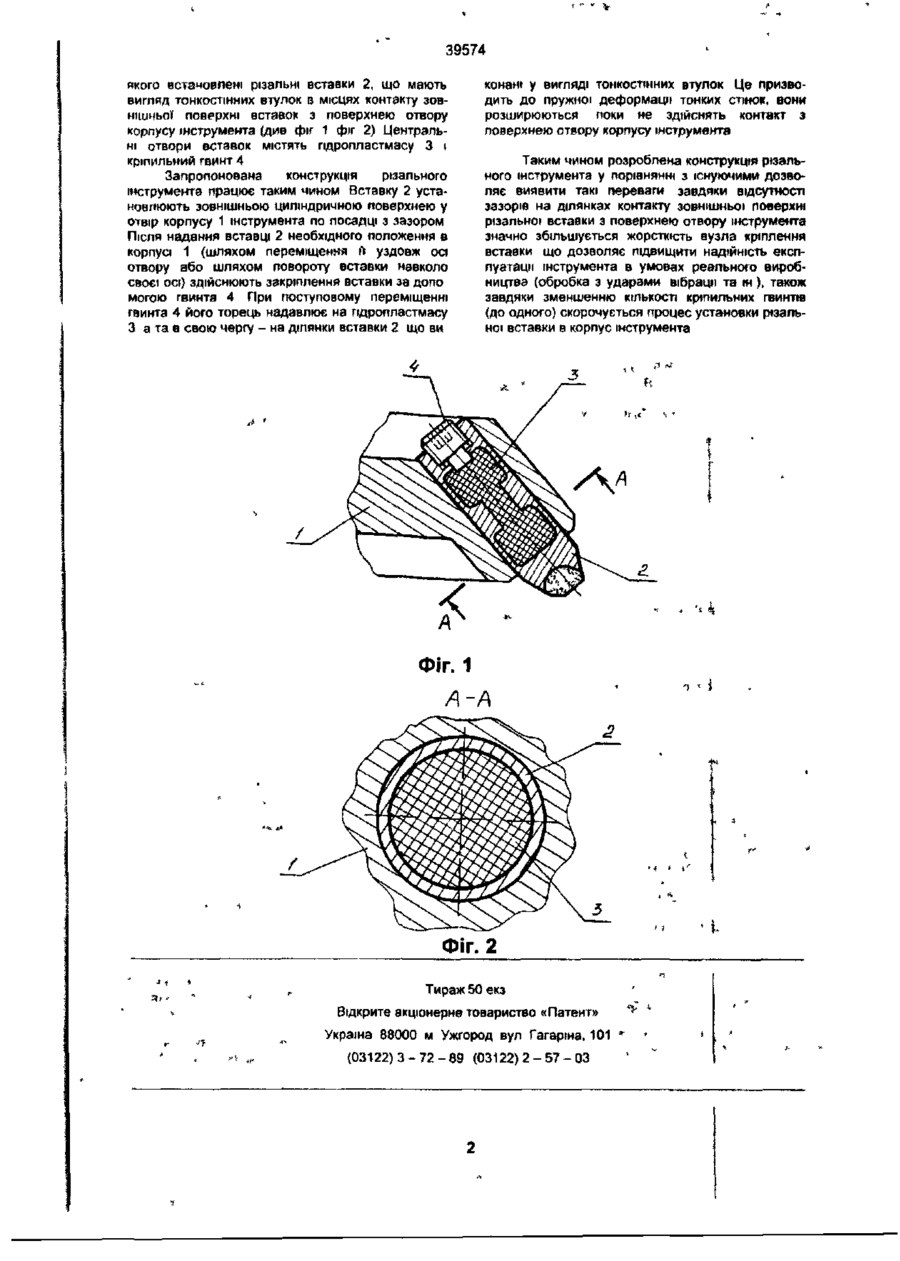

Різальний інструмент, що містить корпус, в отворах якого установлені циліндричні різальні вставки з центральними отворами що закріплені за допомогою гвинтів, який відрізняється тим, що контактні ділянки різальних вставок із корпусом інструмента виконано у вигляді тонкостінних втулок із пдропластмасою усередині вставки контакт її тіпа з корпусом інструмента здійснюється не по всій ЗОВНІШНІЙ поверхні вставки а лише на окремій її ДІЛЯНЦІ (інша частина поверхні вставки або ж зовсім не контактує з жодною деталлю інструмента, або ж контактує з торцевою поверхнею кріпильних гвинтів) ЩО зменшує жорсткість вузла кріплення вставки В основу винаходу поставлена задача удосконалення різального інструмента шляхом підвищення жорсткості кріплення різальної вставки в корпусі Поставлена задача вирішується тим, що в різальному інструменті, що містить корпус, в отворах якого установлені циліндричні різальні вставки з центральними отворами, що закріплені за допомогою гвинтів згідно з винаходом контактні ділянки різальних вставок із корпусом інструмента виконано у вигляді тонкостінних втулок із пдропластмасою усередині Виконання різального інструмента в сукупності з усіма суттєвими ознаками, включаючи ВІДМІННІ де контактні ділянки різальних вставок із корпусом інструмента виконано у вигляді тонкостінних втулок із пдропластмасою усередині, дозволяє завдяки пружній деформації тонкостінних ділянок при закріпленні вставки гвинтом, що стискує гідропластмасу, мати повний контакт зовнішньої поверхні вставки з поверхнею отвору корпусу, що підвищує жорсткість вузла кріплення вставки Сутність винаходу пояснюється кресленнями, де на фіг 1 показаний розріз вузла кріплення вставки в різальному інструменті, на фіг 2 переріз А-А на фіг 1 Різальний інструмент виконаний таким чином Він МІСТИТЬ корпус 1, у циліндричних отворах 1 ю со 39574 якого встановлені різальні вставки 2, що мають вигляд тонкостінних втулок в місцях контакту зовнішньої поверхні вставок з поверхнею отвору корпусу інструмента (див фіг 1 фіг 2) Центральні отвори вставок містять пдролл астм асу 3 і кріпильний гвинт 4 Запропонована конструкція різального інструмента працює таким чином Вставку 2 установлюють зовнішньою циліндричною поверхнею у отвір корпусу 1 інструмента по посадці з зазором Після надання вставці 2 необхідного положення в корпусі 1 (шляхом переміщення її уздовж осі отвору або шляхом повороту вставки навколо своєї осі) здійснюють закріплення вставки за допо могою гвинта 4 При поступовому переміщенні гвинта 4 його торець надавлює на пдропластмасу З а та в свою чергу - на ділянки вставки 2 що ви конані у вигляді тонкостінних втулок Це призводить до пружної деформації тонких стінок, вони розширюються поки не здійснять контакт з поверхнею отвору корпусу інструмента Таким чином розроблена конструкція різального інструмента у порівнянні з існуючими дозволяє виявити такі переваги завдяки відсутності зазорів на ділянках контакту зовнішньої поверхні різальної вставки з поверхнею отвору інструмента значно збільшується жорсткість вузла кріплення вставки що дозволяє підвищити надійність експлуатації інструмента в умовах реального виробництва (обробка з ударами вібрації та ін ), також завдяки зменшенню КІЛЬКОСТІ кріпильних гвинтів (до одного) скорочується процес установки різальної вставки в корпус інструмента Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна 88000 м Ужгород вул Гагаріна, 101 * (03122)3-72-89 (03122)2-57-03
