Вітряний двигун
Формула / Реферат
Ветродвигатель, содержащий установленную на вертикальном валу и ориентируемую на ветер поворотную раму с опорными стойками, установлен-ными в них горизонтальный центральный вал, горизонтальные валики со звездочками, огибающие их две параллельные бесконечные цепи и закрепленные на последних лопасти, выполненные из гибкого полотна, отличающийся тем, что, с целью повышения КПД и снижения стоимости изготовления, ветродвигатель снабжен планетарной передачей, гибкое полотно расположено по одну сторону от плоскости симметрии каждой бесконечной цепи, центральный вал снабжен радиальными спицами, горизонтальные валики размещены у их концов и центральное колесо передачи расположено на одной из опорных стоек с возможностью поворота вокруг центрального вала, а планерное колесо — на одном из горизонтальных валиков.
Текст

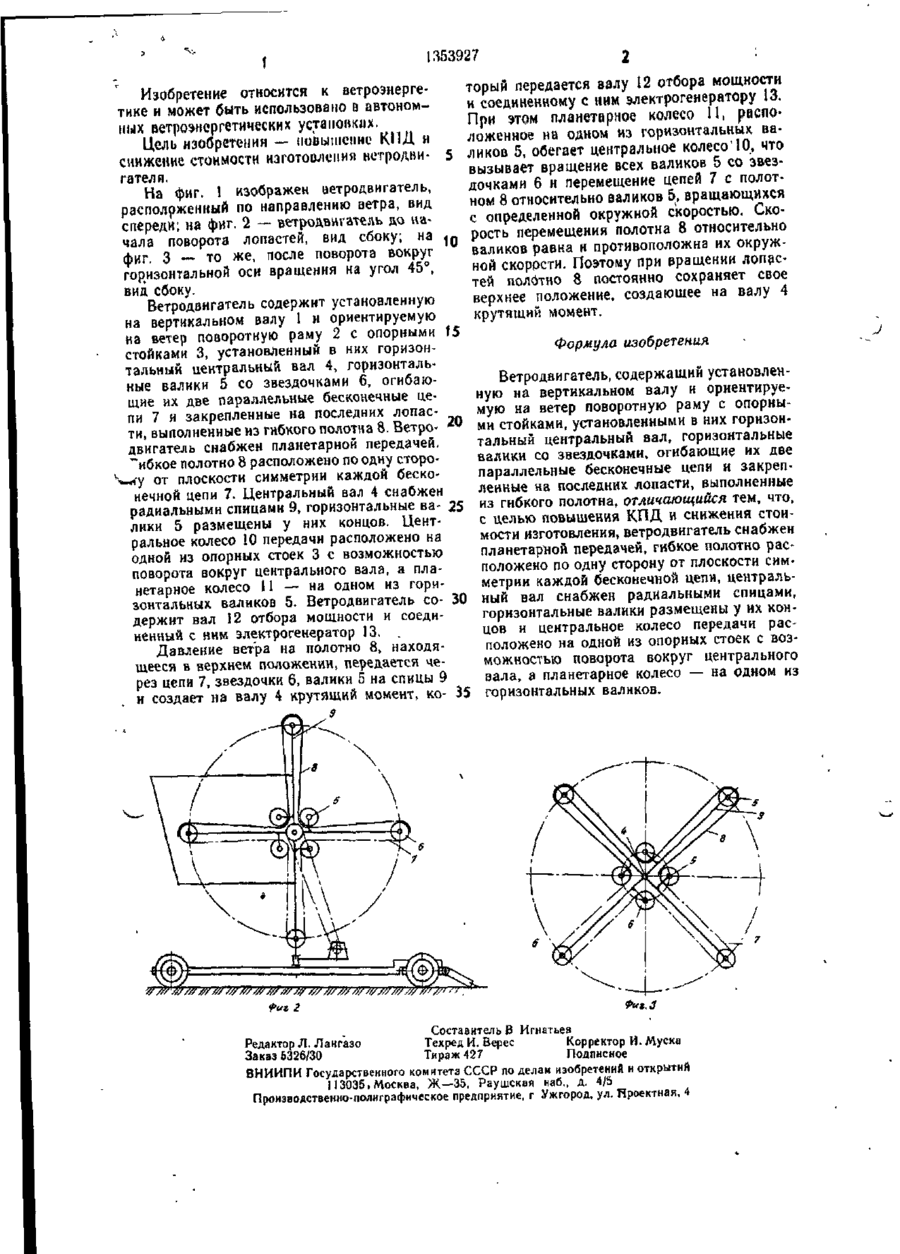

Изобретение позволяет повысить КПД и снизить стоимость изготовления ветродвигателя. Горизонтальные валики 5 размещены у концов радиальных спиц 9 центрального вала 4. Центральное колесо 10 передачи расположено на одной из опорных стоек 3 с возможностью поворота вокруг вала, а планетарное колесо 11 — на одном из валиков. При таком выполнении скорость перемещения гибкого полотна 8 относительно валиков равна и противоположна их окружной скорости. Поэтому при вращении лопастей полотно постоянно сохраняет свое верхнее положение, создающее на валу крутящий момент. 3 ил. і
ДивитисяДодаткова інформація
Назва патенту англійськоюWindmill
Автори англійськоюBudrevych Cheslav-Konstiantyn Albinovych
Назва патенту російськоюВетродвигатель
Автори російськоюБудревич Чеслав-Константин Альбинович
МПК / Мітки
МПК: F03D 5/02
