Ротор вітродвигуна

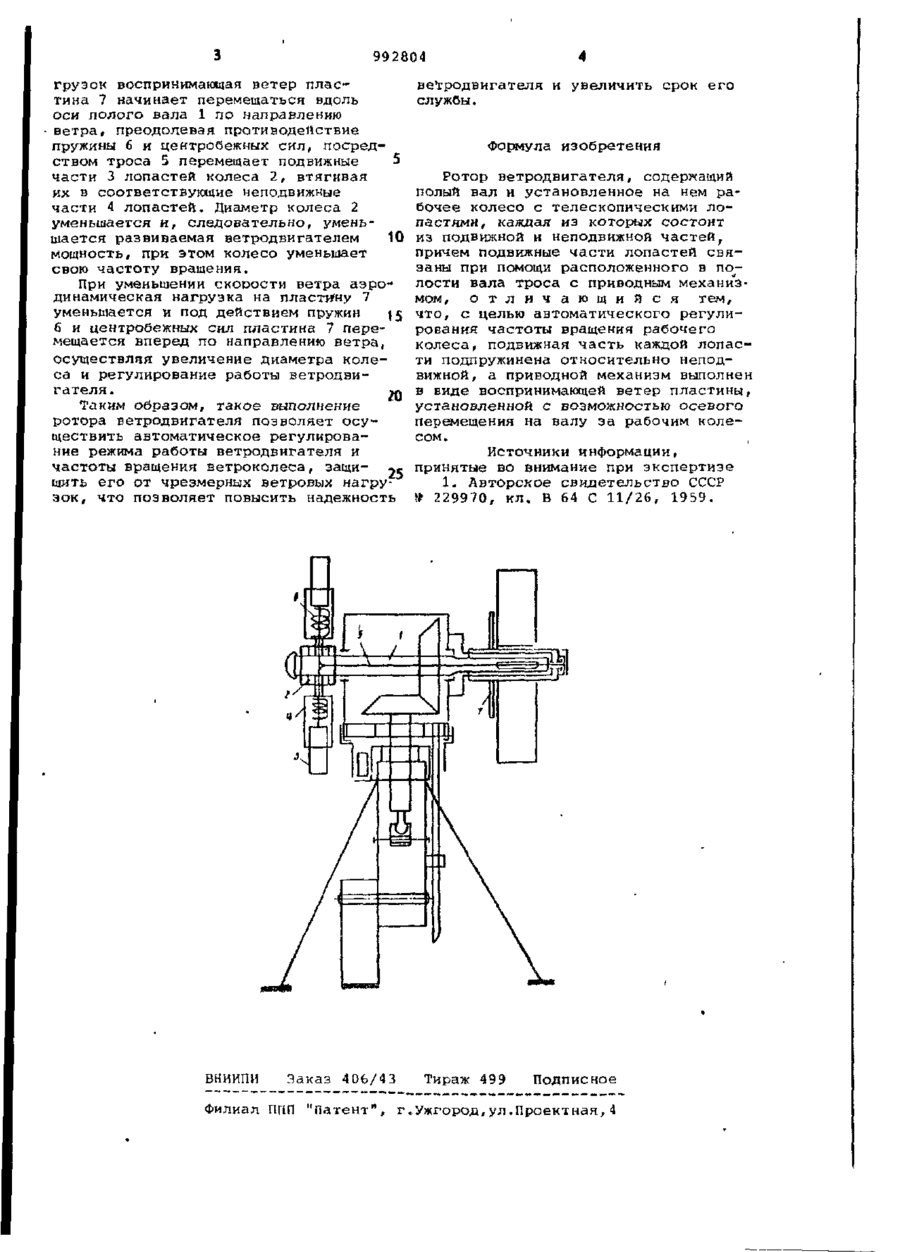

ОПИСАНИ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22)3аявлено 20.07.80 (21)2985692/25-06 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытий (51)М.Кл.э F03 D 7/04 (23) Приоритет Опубликовано 3001.03. Бюллетень № 4 Дата опубликования описания 30.01ВЗ (53) УДК 621.548.4 (088.8) (72) Автор изобретения Т.А. Бурлака (71) заявитель ( 5 4 ) РОТОР ВЕТРОДВИГАТЕЛЯ 1 Изобретение относится к ветроэнергетике и может быть использовано в ветрогидродвигателях небольшой мощности различного назначения. Известен ротор ветродвигателя, содержащий полый вал и установленное на нем рабочее колесо с телескопическими лопастями, каждая из которых состоит из подвижной и неподвижной частей, причем подвижные части лопасти связаны при помощи расположенного в полости вала троса с приводным механизмом Сі 3. Однако данный ротор ветродвигателя не имеет автоматического регулирования частоты вращения рабочего колеса. Цель изобретения - автоматическое регулирование частоты вращения ветроколеса. Поставленная цель достигается тем, что подвижная часть каждой лопасти подпружинена относительно неподвижной , а приводной механизм выполнен в виде воспринимающей ветер пластины, установленной с возможностью осевого перемещения на валу за рабочим колесом. На чертеже изображена схема ротора ветродвигателя. 10 15 20 25 Ротор ветродвигателя содержит полый вал 1 и установленное на нем рабочее колесо (ветроколесо) 2 с телескопическими лопастями, каждая из которых состоит из подвижной части 3 и неподвижной части 4, причем подвижные части 3 лопастеП связаны при помощи расположенного в полости вала 1 троса 5 с приводным механизмом. Подвижная часть 3 каждой лопасти подпружинена относительно неподвижно? пружиной 6, а приводной механизм выполнен в виде воспринимающей ветер пластины 7, установленной с возможностью осевого перемещения на валу 1 за ветроколесом 2. При возникновении ветра колесо 2 начинает вращаться. По мере возрастания ветра частота вращения колеса 2 увеличивается, возникающие при этом центробежные силы, воздействуя на подвижные части 3 лопастей, заставляют их выдвигаться из своих неподвижных частей 4, при этом диаметр колеса 2 увеличивается и соответственно растет вырабатываемая ветродвигателем мощность, используемая потребителем При чрезмерной величине ветра под действием аэродинамических на 992804 грузок воспринимающая ветер пластина 7 начинает перемещаться вдоль оси полого вала 1 по направлению ветра, преодолевая противодействие пружины 6 и центробежных сил, посредством троса 5 перемещает подвижные 5 части 3 лопастей колеса 2, втягивая их в соответствующие неподвижные части 4 лопастей. Диаметр колеса 2 уменьшается н, следовательно, уменьшается развиваемая ветродвигателем 10 мощность, при этом колесо уменьшает свою частоту вращения. При уменьшении скорости ветра аэродинамическая нагрузка на пластину 7 уменьшается и под действием пружин |5 б и центробежных сил пластина 7 перемещается вперед по направлению ветра, осуществляя увеличение диаметра колеса и регулирование работы ветродвигателя. « Таким образом, такое выполнение ротора ветродвигателя позволяет осуществить автоматическое регулирование режима работы ветродвигателя и частоты вращения ветроколеса, защи- у* щить его от чрезмерных ветровых нагрузок, что позволяет повысить надежность ВНИИПИ Заказ 406/43 ветродвигателя и увеличить срок его службы. Формула изобретения Ротор ветродвигателя, содержащий полый вал и установленное на нем рабочее колесо с телескопическими лопастями, каждая из которых состоит из подвижной и неподвижной частей, причем подвижные части лопастей связаны при помощи расположенного в подлости вала троса с приводным механизмом, о т л и ч а ю щ и й с я тем, что, с целью автоматического регулирования частоты вращения рабочего колеса, подвижная часть каждой лопасти подпружинена относительно неподвижной, а приводной механизм выполнен в виде воспринимающей ветер пластины, установленной с возможностью осевого перемещения на валу за рабочим колесом. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 229970, кл. В 64 С 11/26, 1959. Тираж 499 Подписное Филиал ППП "Патент", г.Ужгород,ул.Проектная,4
