Сифон сантехнічний

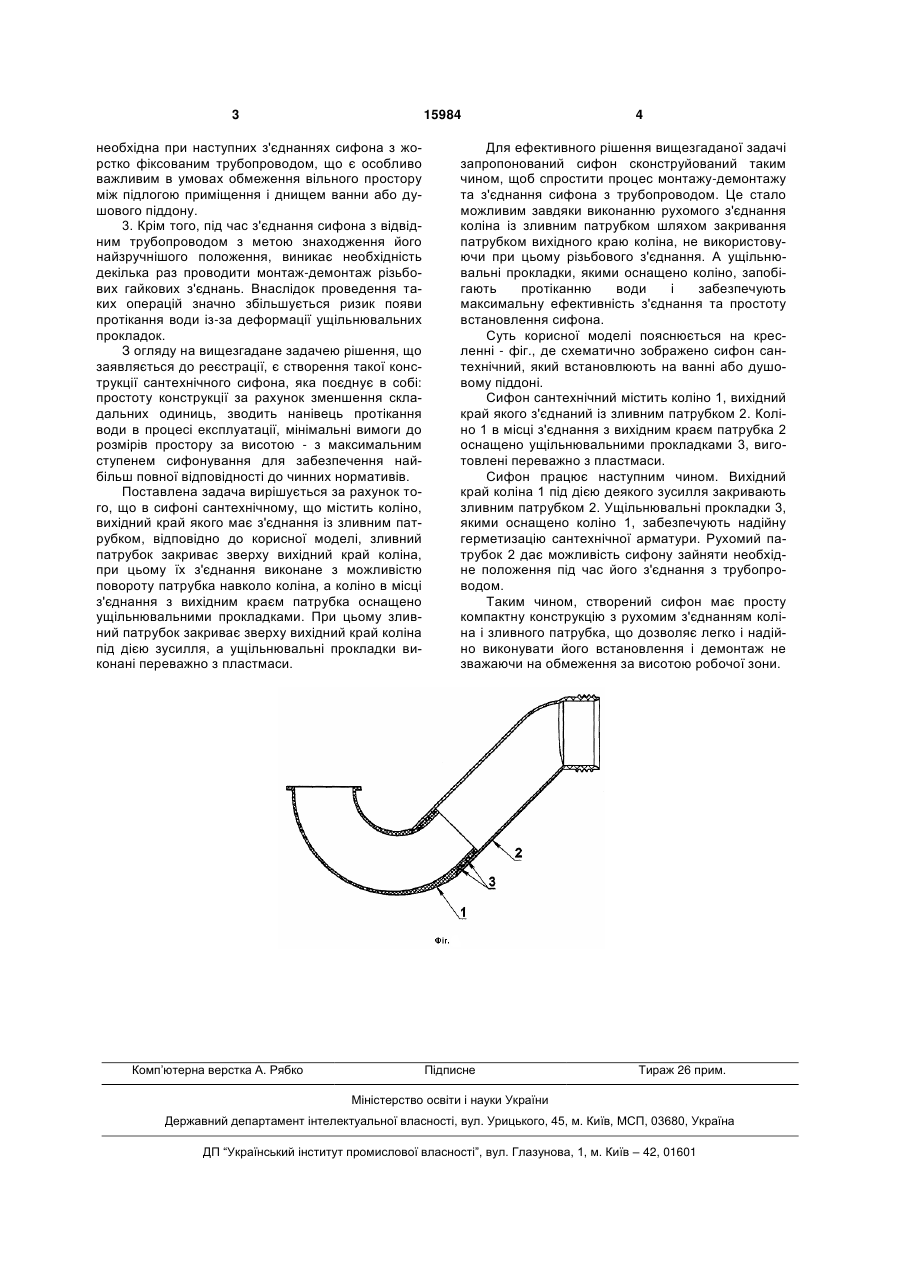

1. Сифон сантехнічний, що містить коліно, вихідний край якого має з'єднання із зливним патрубком, який відрізняється тим, що зливний патрубок закриває зверху вихідний край коліна, при 3 15984 необхідна при наступних з'єднаннях сифона з жорстко фіксованим трубопроводом, що є особливо важливим в умовах обмеження вільного простору між підлогою приміщення і днищем ванни або душового піддону. 3. Крім того, під час з'єднання сифона з відвідним трубопроводом з метою знаходження його найзручнішого положення, виникає необхідність декілька раз проводити монтаж-демонтаж різьбових гайкових з'єднань. Внаслідок проведення таких операцій значно збільшується ризик появи протікання води із-за деформації ущільнювальних прокладок. З огляду на вищезгадане задачею рішення, що заявляється до реєстрації, є створення такої конструкції сантехнічного сифона, яка поєднує в собі: простоту конструкції за рахунок зменшення складальних одиниць, зводить нанівець протікання води в процесі експлуатації, мінімальні вимоги до розмірів простору за висотою - з максимальним ступенем сифонування для забезпечення найбільш повної відповідності до чинних нормативів. Поставлена задача вирішується за рахунок того, що в сифоні сантехнічному, що містить коліно, вихідний край якого має з'єднання із зливним патрубком, відповідно до корисної моделі, зливний патрубок закриває зверху вихідний край коліна, при цьому їх з'єднання виконане з можливістю повороту патрубка навколо коліна, а коліно в місці з'єднання з вихідним краєм патрубка оснащено ущільнювальними прокладками. При цьому зливний патрубок закриває зверху вихідний край коліна під дією зусилля, а ущільнювальні прокладки виконані переважно з пластмаси. Комп’ютерна верстка А. Рябко 4 Для ефективного рішення вищезгаданої задачі запропонований сифон сконструйований таким чином, щоб спростити процес монтажу-демонтажу та з'єднання сифона з трубопроводом. Це стало можливим завдяки виконанню рухомого з'єднання коліна із зливним патрубком шляхом закривання патрубком вихідного краю коліна, не використовуючи при цьому різьбового з'єднання. А ущільнювальні прокладки, якими оснащено коліно, запобігають протіканню води і забезпечують максимальну ефективність з'єднання та простоту встановлення сифона. Суть корисної моделі пояснюється на кресленні - фіг., де схематично зображено сифон сантехнічний, який встановлюють на ванні або душовому піддоні. Сифон сантехнічний містить коліно 1, вихідний край якого з'єднаний із зливним патрубком 2. Коліно 1 в місці з'єднання з вихідним краєм патрубка 2 оснащено ущільнювальними прокладками 3, виготовлені переважно з пластмаси. Сифон працює наступним чином. Вихідний край коліна 1 під дією деякого зусилля закривають зливним патрубком 2. Ущільнювальні прокладки 3, якими оснащено коліно 1, забезпечують надійну герметизацію сантехнічної арматури. Рухомий патрубок 2 дає можливість сифону зайняти необхідне положення під час його з'єднання з трубопроводом. Таким чином, створений сифон має просту компактну конструкцію з рухомим з'єднанням коліна і зливного патрубка, що дозволяє легко і надійно виконувати його встановлення і демонтаж не зважаючи на обмеження за висотою робочої зони. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
