Сифон для біде

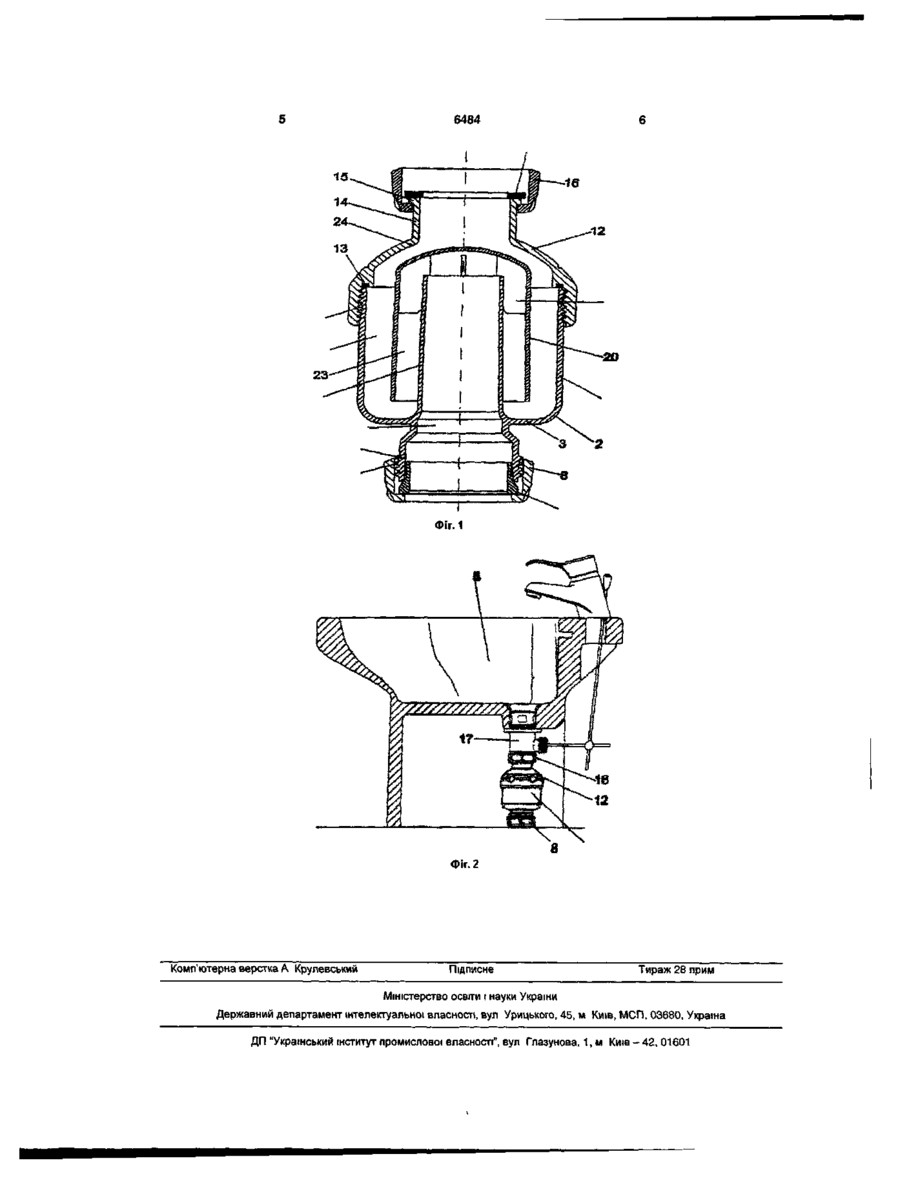

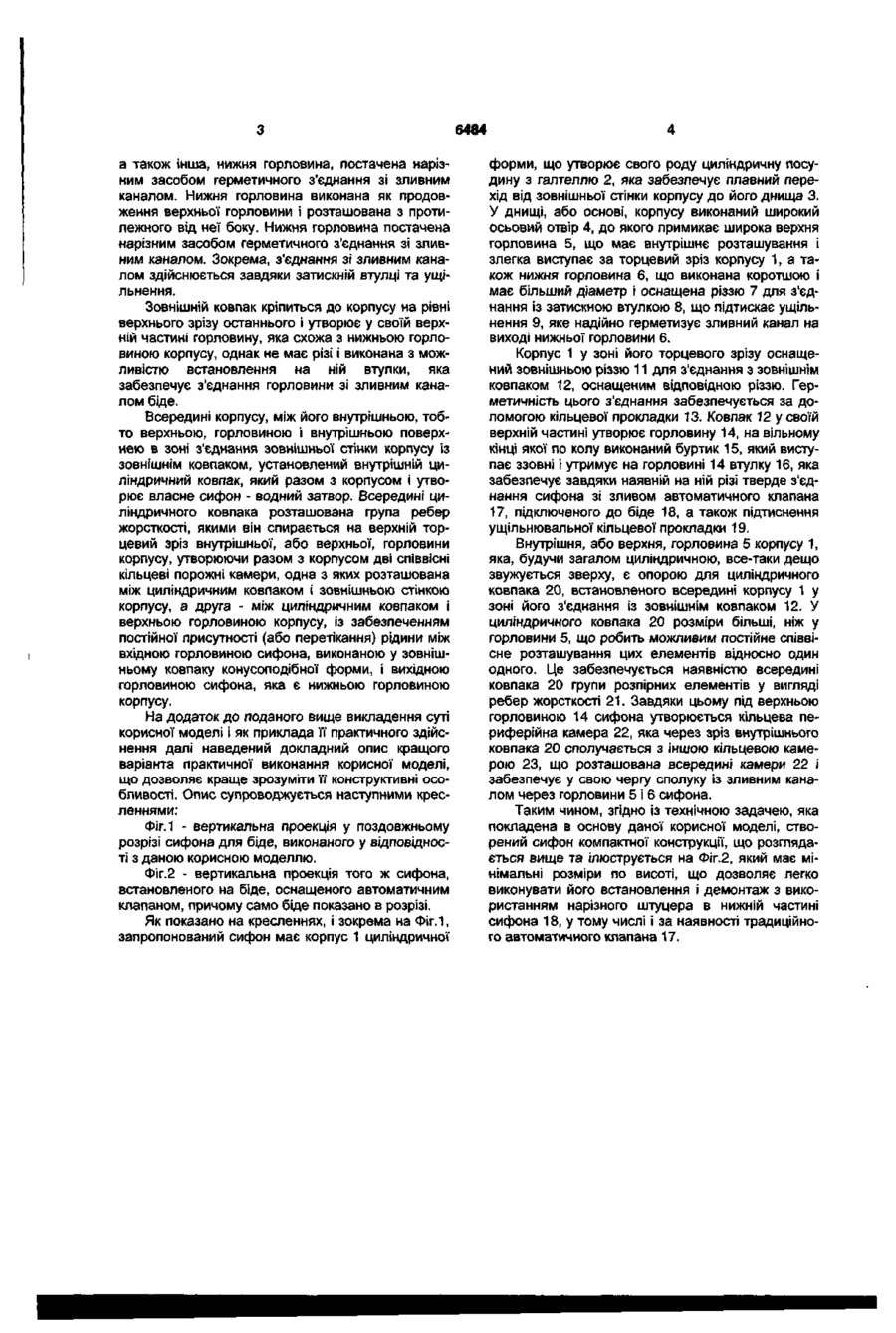

Сифон для біде, який відрізняється тим, що складається з корпуса циліндричної форми та зовнішнього ковпака, який встановлений на корпусі за допомогою герметичного нарізного з'єднання та утворює у своїй верхній частині горловину, оснащену засобом нарізного з'єднання із зливним каналом біде, причому в основі корпуса виконаний осьовий отвір, до якого примикає верхня горловина, що виступає за торцевий зріз корпуса і розташована на відстані від зовнішнього ковпака, та нижня горловина, оснащена нарізним засобом герметичного з'єднання із зливним каналом, а між верхньою горловиною та внутрішньою поверхнею корпуса в зоні його з'єднання із зовнішнім ковпаком розташований внутрішній циліндричний ковпак, установлений співвісно корпусу на відстані від його верхньої горловини за допомогою групи радіальних ребер жорсткості, розташованих на внутрішній поверхні циліндричного ковпака, з утворенням двох співвісних кільцевих камер, одна з яких розташована між циліндричним ковпаком і зовнішньою стінкою корпуса, а друга - між циліндричним ковпаком та верхньою горловиною корпуса. Дана корисна модель стосується сифона, зокрема, сифона, який використовується в системі відводу води з біде і одночасно є перешкодою проникненню у приміщення запахів з каналізації через систему труб, підключених до біде. Як відомо, є два типи біде: один, в якому злив спрямований до стіни, і інший, де злив спрямований до підлоги. У будь-якому випадку, через малі розміри вузлів цього типу по висоті, робоча зона обмежена настільки, що для маніпуляцій (монтажно-демонтажних робіт) залишається приблизно 180мм, включаючи автоматичний клапан. Традиційні сифони для біде мають складну конструкцію. Крім браку вільного простору для проведення операцій по з'єднанню посадкових отворів під час монтажу і зніманню вузла, зазначені операції не можуть бути доведені до кінця, у результаті чого монтаж вузла обмежується власне встановленням його на своє місце, що не гарантує можливості його точного центрування за місцем в разі необхідності. Задача, на вирішення якої направлена дана корисна модель, полягає у створенні сифона, який під час підключення до біде, оснащеного автоматичним клапаном, поєднував би в собі мінімальні вимоги до розмірів простору по висоті, що він займає, з максимальним ступенем сифонування для забезпечення найбільш повної відповідності до чинних нормативів. Для ефективного рішення вищезгаданої задачі запропонований сифон, сконструйований таким чином, щоб підключений до біде звичайний автоматичний клапан мав габарити по висоті не більше 12см по осі, що дозволило б виконувати легке встановлення вищезгаданого клапана з використанням звичайного нарізного кріплення, яке забезпечувало б максимальну ефективність з'єднання. Для того, щоб найбільш повно відповідати цим вимогам, описаний сифон складається з корпусу циліндричної форми, тобто такого, що утворює своєрідну циліндричну посудину, і зовнішнього ковпака, який встановлений на корпусі за допомогою герметичного нарізного з'єднання і утворює у своїй верхній частині горловину, постачену засобом нарізного з'єднання зі зливним каналом біде. В основі корпусу виконано широкий осьовий отвір з круглим прохідним перерізом. До цього отвору примикає широка верхня горловина, що злегка виступає за верхній торцевий зріз корпусу і розташована на відстані від зовнішнього ковпака, 00 CD О) 6484 а також інша, нижня горловина, постачена нарізним засобом герметичного з'єднання зі зливним каналом. Нижня горловина виконана як продовження верхньої горловини і розташована з протилежного від неї боку. Нижня горловина постачена нарізним засобом герметичного з'єднання зі зливним каналом. Зокрема, з'єднання зі зливним каналом здійснюється завдяки затискній втулці та ущільнення. Зовнішній ковпак кріпиться до корпусу на рівні верхнього зрізу останнього і утворює у своїй верхній частині горловину, яка схожа з нижньою горловиною корпусу, однак не має різі і виконана з можливістю встановлення на ній втулки, яка забезпечує з'єднання горловини зі зливним каналом біде. Всередині корпусу, між його внутрішньою, тобто верхньою, горловиною і внутрішньою поверхнею в зоні з'єднання зовнішньої стінки корпусу із зовнішнім ковпаком, установлений внутрішній циліндричний ковпак, який разом з корпусом і утворює власне сифон - водний затвор. Всередині циліндричного ковпака розташована група ребер жорсткості, якими він спирається на верхній торцевий зріз внутрішньої, або верхньої, горловини корпусу, утворюючи разом з корпусом дві співвісні кільцеві порожні камери, одна з яких розташована між циліндричним ковпаком і зовнішньою стінкою корпусу, а друга - між циліндричним ковпаком і верхньою горловиною корпусу, із забезпеченням постійної присутності (або перетікання) рідини між вхідною горловиною сифона, виконаною у зовнішньому ковпаку конусоподібної форми, і вихідною горловиною сифона, яка є нижньою горловиною корпусу. На додаток до поданого вище викладення суті корисної моделі і як приклада її практичного здійснення далі наведений докладний опис кращого варіанта практичної виконання корисної моделі, що дозволяє краще зрозуміти її конструктивні особливості. Опис супроводжується наступними кресленнями: Фіг. 1 - вертикальна проекція у поздовжньому розрізі сифона для біде, виконаного у відповідності з даною корисною моделлю. Фіг.2 - вертикальна проекція того ж сифона, встановленого на біде, оснащеного автоматичним клапаном, причому само біде показано в розрізі. Як показано на кресленнях, і зокрема на Фіг.1, запропонований сифон має корпус 1 циліндричної форми, що утворює свого роду циліндричну посудину з галтеллю 2, яка забезпечує плавний перехід від зовнішньої стінки корпусу до його днища 3. У днищі, або основі, корпусу виконаний широкий осьовий отвір 4, до якого примикає широка верхня горловина 5, що має внутрішнє розташування і злегка виступає за торцевий зріз корпусу 1, а також нижня горловина 6, що виконана коротшою і має більший діаметр і оснащена різзю 7 для з'єднання із затискною втулкою 8, що підтискає ущільнення 9, яке надійно герметизує зливний канал на виході нижньої горловини 6. Корпус 1 у зоні його торцевого зрізу оснащений зовнішньою різзю 11 для з'єднання з зовнішнім ковпаком 12, оснащеним відповідною різзю. Герметичність цього з'єднання забезпечується за допомогою кільцевої прокладки 13. Ковпак 12 у своїй верхній частині утворює горловину 14, на вільному кінці якої по колу виконаний буртик 15, який виступає ззовні і утримує на горловині 14 втулку 16, яка забезпечує завдяки наявній на ній різі тверде з'єднання сифона зі зливом автоматичного клапана 17, підключеного до біде 18, а також підтиснення ущільнювальної кільцевої прокладки 19. Внутрішня, або верхня, горловина 5 корпусу 1, яка, будучи загалом циліндричною, все-таки дещо звужується зверху, є опорою для циліндричного ковпака 20, встановленого всередині корпусу 1 у зоні його з'єднання із зовнішнім ковпаком 12. У циліндричного ковпака 20 розміри більші, ніж у горловини 5, що робить можливим постійне співвісне розташування цих елементів відносно один одного. Це забезпечується наявністю всередині ковпака 20 групи розпірних елементів у вигляді ребер жорсткості 21. Завдяки цьому під верхньою горловиною 14 сифона утворюється кільцева периферійна камера 22, яка через зріз внутрішнього ковпака 20 сполучається з іншою кільцевою камерою 23, що розташована всередині камери 22 і забезпечує у свою чергу сполуку із зливним каналом через горловини 5 і 6 сифона. Таким чином, згідно із технічною задачею, яка покладена в основу даної корисної моделі, створений сифон компактної конструкції, що розглядається вище та ілюструється на Фіг.2, який має мінімальні розміри по висоті, що дозволяє легко виконувати його встановлення і демонтаж з використанням нарізного штуцера в нижній частині сифона 18, у тому числі і за наявності традиційного автоматичного клапана 17. 6484 15 16 14 12 Фіг. 1 Фіг. 2 Комп'ютерна верстка А Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 , 01601
