Прилад для вимірювання струму на повітряних лініях
Номер патенту: 16064
Опубліковано: 17.07.2006
Формула / Реферат
1. Прилад для вимірювання струму на повітряних лініях, що містить магнітопровід з намотаною у ньому вторинною обмоткою, шунтованою резистором, джерело опорної напруги, аналого-цифровий перетворювач і блок індикації, який відрізняється тим, що додатково введено підсилювач сигналу, мікроконтролер і радіопередавач, причому вхід підсилювача сигналу з’єднано безпосередньо з вторинною обмоткою магнітопроводу, а вихід - з аналого-цифровим перетворювачем, а керуючий вхід підсилювача сигналу з’єднано з мікроконтролером, який в свою чергу з’єднано з аналого-цифровим перетворювачем і радіопередавачем, причому джерело опорної напруги з’єднано з аналого-цифровим перетворювачем.
2. Прилад за п. 1, який відрізняється тим, що магнітопровід виконано розімкнутим.
3. Прилад за п. 1, який відрізняється тим, що блок індикації виконано з радіоприймача і індикатора.
Текст

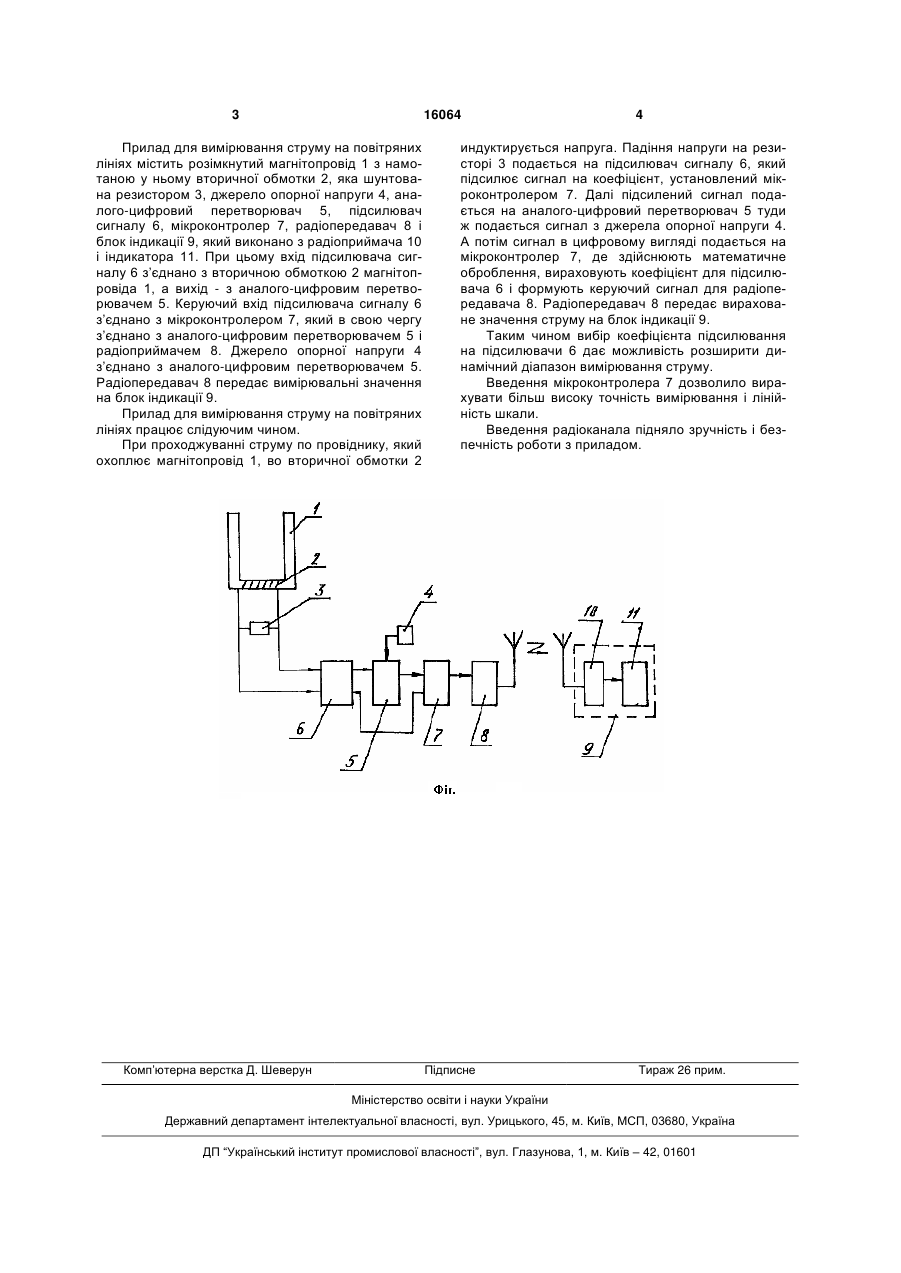

1. Прилад для вимірювання струму на повітряних лініях, що містить магнітопровід з намотаною у ньому вторинною обмоткою, шунтованою резистором, джерело опорної напруги, аналогоцифровий перетворювач і блок індикації, який відрізняється тим, що додатково введено підсилю 3 16064 Прилад для вимірювання струму на повітряних лініях містить розімкнутий магнітопровід 1 з намотаною у ньому вторичної обмотки 2, яка шунтована резистором 3, джерело опорної напруги 4, аналого-цифровий перетворювач 5, підсилювач сигналу 6, мікроконтролер 7, радіопередавач 8 і блок індикації 9, який виконано з радіоприймача 10 і індикатора 11. При цьому вхід підсилювача сигналу 6 з’єднано з вторичною обмоткою 2 магнітопровіда 1, а вихід - з аналого-цифровим перетворювачем 5. Керуючий вхід підсилювача сигналу 6 з’єднано з мікроконтролером 7, який в свою чергу з’єднано з аналого-цифровим перетворювачем 5 і радіоприймачем 8. Джерело опорної напруги 4 з’єднано з аналого-цифровим перетворювачем 5. Радіопередавач 8 передає вимірювальні значення на блок індикації 9. Прилад для вимірювання струму на повітряних лініях працює слідуючим чином. При проходжуванні струму по провіднику, який охоплює магнітопровід 1, во вторичної обмотки 2 Комп’ютерна верстка Д. Шеверун 4 индуктирується напруга. Падіння напруги на резисторі 3 подається на підсилювач сигналу 6, який підсилює сигнал на коефіцієнт, установлений мікроконтролером 7. Далі підсилений сигнал подається на аналого-цифровий перетворювач 5 туди ж подається сигнал з джерела опорної напруги 4. А потім сигнал в цифровому вигляді подається на мікроконтролер 7, де здійснюють математичне оброблення, вираховують коефіцієнт для підсилювача 6 і формують керуючий сигнал для радіопередавача 8. Радіопередавач 8 передає вираховане значення струму на блок індикації 9. Таким чином вибір коефіцієнта підсилювання на підсилювачи 6 дає можливість розширити динамічний діапазон вимірювання струму. Введення мікроконтролера 7 дозволило вирахувати більш високу точність вимірювання і лінійність шкали. Введення радіоканала підняло зручність і безпечність роботи з приладом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measuring current in overhead power transmission line
Назва патенту російськоюУстройство для измерения тока в воздушной линии электропередачи
МПК / Мітки
МПК: G01R 19/00
Мітки: струму, прилад, лініях, повітряних, вимірювання
